# UNIDENTIFIED
EMC/4M
Card Type Memory card
Chipset/Controller None
I/O Options N/A
Maximum DRAM 4MB

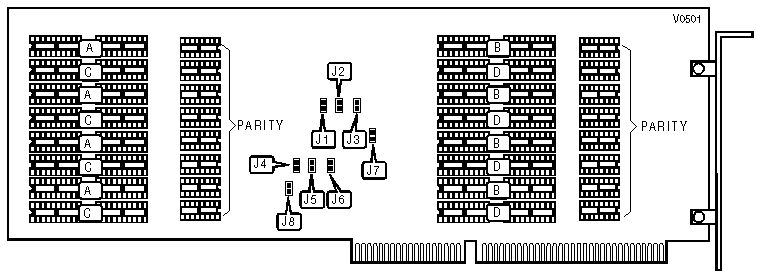

IMG IMG 1
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank A | Bank B | Bank C | Bank D | Parity |
|------+----------+----------+----------+---------+----------|
| 1MB | (8) | NONE | NONE | NONE | (4) |
| | 44256 | | | | 41256 |
|------+----------+----------+----------+---------+----------|
| 2MB | (8) | (8) | NONE | NONE | (8) |
| | 44256 | 44256 | | | 41256 |
|------+----------+----------+----------+---------+----------|
| 4MB | (8) | (8) | (8) | (8) | (16) |
| | 44256 | 44256 | 44256 | 44256 | 41256 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM SWITCH SETTINGS |
|------------------------------------------------------------|
|Size| J1 | J2 | J3 | J4 | J5 | J6 | J7 | J8 |
|----+------+------+------+------+------+------+------+------|
|1MB | Open | Open | Open | Open | Open | Open |Closed|Closed|
|----+------+------+------+------+------+------+------+------|
|2MB | Open | Open |Closed|Closed| Open | Open |Closed|Closed|
|----+------+------+------+------+------+------+------+------|
|4MB |Closed|Closed|Closed|Closed|Closed|Closed|Closed|Closed|
+------------------------------------------------------------+
+------------------------------------------------------------+
| MISCELLANEOUS TECHNICAL NOTE |
|------------------------------------------------------------|
| Note: When using the EMC/RM card with the EMC/2/8M |
| card, jumpers J1, J2, J5 & J6 should be in the closed |
| position. |
+------------------------------------------------------------+
