# ZOLTRIX, INC.
AUDIO PLUS 1600
Card Type Sound card
Chipset Unidentified
Controller
I/O Options CD-ROM audio in, CD-ROM interface (3), Game/MIDI
port, line in, microphone, speaker, volume
Maximum DRAM N/A

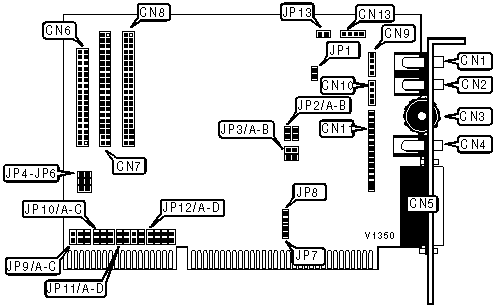

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|----------------+----------+---------------------+----------|
| Line in | CN1 | Sony CD-ROM | CN6 |
| | | interface | |
|----------------+----------+---------------------+----------|
| Mic in | CN2 | Mitsumi CD-ROM | CN7 |
| | | interface | |
|----------------+----------+---------------------+----------|
| Volume | CN3 | Panasonic CD-ROM | CN8 |
| | | interface | |
|----------------+----------+---------------------+----------|
| Speaker jack | CN4 | CD audio-in | CN13 |
|----------------+----------+---------------------+----------|
| Game/MIDI port | CN5 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP2/A | JP2/B |
|----------------------+------------------+------------------|
| » | 220h | Closed | Open |
|---+------------------+------------------+------------------|
| | 240h | Open | Closed |
|---+------------------+------------------+------------------|
| | 260h | Open | Open |
|---+------------------+------------------+------------------|
| | Disabled | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MIDI PORT BASE ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP3/A | JP3/B |
|-----------------------+------------------+-----------------|
| » | 330h | Open | Open |
|-----+-----------------+------------------+-----------------|
| | 300h | Closed | Closed |
|-----+-----------------+------------------+-----------------|
| | 310h | Closed | Open |
|-----+-----------------+------------------+-----------------|
| | 320h | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CD-ROM I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP4 | JP5 | JP6 |
|-----------------+--------------+-------------+-------------|
| » | 300-303h | Closed | Closed | Closed |
|---+-------------+--------------+-------------+-------------|
| | 310-313h | Closed | Closed | Open |
|---+-------------+--------------+-------------+-------------|
| | 320-323h | Closed | Open | Closed |
|---+-------------+--------------+-------------+-------------|
| | 330-333h | Closed | Open | Open |
|---+-------------+--------------+-------------+-------------|
| | 340-343h | Open | Closed | Closed |
|---+-------------+--------------+-------------+-------------|
| | 350-353h | Open | Closed | Open |
|---+-------------+--------------+-------------+-------------|
| | 360-363h | Open | Open | Closed |
|---+-------------+--------------+-------------+-------------|
| | 370-373h | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MIDI UART CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP7 |
|----------------------------------+-------------------------|
| » | Enabled | Open |
|----+-----------------------------+-------------------------|
| | Disabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| GAME PORT CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP8 |
|----------------------------------+-------------------------|
| » | Enabled | Open |
|----+-----------------------------+-------------------------|
| | Disabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CONFIGURATION |
|------------------------------------------------------------|
| Channel | JP9/A | JP9/B | JP9/C |JP10/A |JP10/B |JP10/C |
|---------+--------+--------+--------+-------+-------+-------|
|» | 1 | Open | Closed | Open | Open |Closed | Open |
|---+-----+--------+--------+--------+-------+-------+-------|
| | 0 | Closed | Open | Open |Closed | Open | Open |
|---+-----+--------+--------+--------+-------+-------+-------|
| | 3 | Open | Open | Closed | Open | Open |Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP11/A | JP11/B | JP11/C | JP11/D |
|--------------+-----------+-----------+----------+----------|
| » | IRQ7 | Open | Open | Closed | Open |
|---+----------+-----------+-----------+----------+----------|
| | IRQ2 | Closed | Open | Open | Open |
|---+----------+-----------+-----------+----------+----------|
| | IRQ5 | Open | Closed | Open | Open |
|---+----------+-----------+-----------+----------+----------|
| | IRQ10 | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MIDI INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP12/A | JP12/B | JP12/C | JP12/D |
|--------------+-----------+-----------+----------+----------|
| » | IRQ5 | Open | Closed | Open | Open |
|---+----------+-----------+-----------+----------+----------|
| | IRQ7 | Open | Open | Closed | Open |
|---+----------+-----------+-----------+----------+----------|
| | IRQ2 | Closed | Open | Open | Open |
|---+----------+-----------+-----------+----------+----------|
| | IRQ10 | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MONITOR MICROPHONE INPUT SELECTION |
|------------------------------------------------------------|
| Setting | JP1 |
|-----------------------------------+------------------------|
| » | Enabled | Open |
|--------+--------------------------+------------------------|
| | Disabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED SETTINGS |
|------------------------------------------------------------|
| Jumper | Setting |
|------------------------------+-----------------------------|
| CN9 | N/A |
|------------------------------+-----------------------------|
| CN10 | N/A |
|------------------------------+-----------------------------|
| CN11 | N/A |
|------------------------------+-----------------------------|
| JP13 | N/A |
+------------------------------------------------------------+
