# ZOLTRIX, INC.
AUDIOPLUS 1600 V.3
Card Type Sound card
Chip Set Unidentified
Maximum Onboard N/A
Memory
I/O Options CD-ROM interface (3), MIDI/game port, CD audio
in, microphone in, line in, speaker out,
volume
Hard Drives None
supported
Floppy drives None
supported
Data Bus 16-bit ISA
Card Size Half-length, full-height card

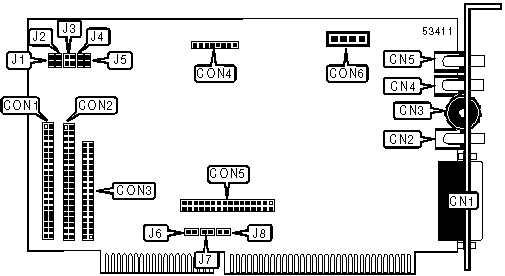

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|----------------------+-------+---------------------+-------|
| MIDI/game port | CN1 | CD-ROM interface - | CON2 |
| | | Mitsumi | |
|----------------------+-------+---------------------+-------|
| Speaker out | CN2 | CD-ROM interface - | CON3 |
| | | Sony | |
|----------------------+-------+---------------------+-------|
| Volume | CN3 | Unidentified | CON4 |
|----------------------+-------+---------------------+-------|
| Microphone in | CN4 | Unidentified | CON5 |
|----------------------+-------+---------------------+-------|
| Line in | CN5 | Audio out - CD-ROM | CON6 |
|----------------------+-------+---------------------+-------|
| CD-ROM interface - | CON1 | | |
| Panasonic | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-----------------------------------------+-------+----------|
| » | Sony/Mitsumi CD-ROM interface | J1 | Open |
| | enabled | | |
|---+-------------------------------------+-------+----------|
| | Panasonic CD-ROM interface enabled | J1 | Closed |
|---+-------------------------------------+-------+----------|
| » | Game port enabled | J2 | Closed |
|---+-------------------------------------+-------+----------|
| | Game port disabled | J2 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | J3/pins 1 & 2 | J3/pins 3 & 4 |
|-------------------+--------------------+-------------------|
| » | 22xh | Closed | Open |
|------+------------+--------------------+-------------------|
| | 24xh | Open | Closed |
|------------------------------------------------------------|
| Note:Exact location of pin 1 is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CD-ROM INTERFACE ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | J4 | J5 |
|----------------------+------------------+------------------|
| | 300h | Closed | Closed |
|-----+----------------+------------------+------------------|
| | 320h | Closed | Open |
|-----+----------------+------------------+------------------|
| » | 340h | Open | Closed |
|-----+----------------+------------------+------------------|
| | 360h | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SOUND CARD INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | J6 | J7 | J8 |
|----------------+--------------+--------------+-------------|
| | IRQ2 | Open | Open | Closed |
|---+------------+--------------+--------------+-------------|
| » | IRQ5 | Open | Closed | Open |
|---+------------+--------------+--------------+-------------|
| | IRQ7 | Closed | Open | Open |
+------------------------------------------------------------+
