# UNIDENTIFIED
MS86P/D
Card Type Sound card
Chip Set Unidentified
Maximum Onboard None
Memory
I/O Options Line in, microphone in, speaker out, game/MIDI
port, CD-ROM interface, wavetable connector,
audio in CD-ROM (3)
Data Bus 16-bit ISA

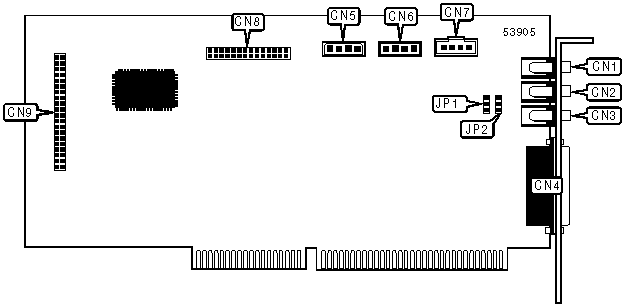

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|------------------------+-------+-------------------+-------|
| Microphone in | CN1 | Audio in CD-ROM | CN6 |
| | | (Mitsumi) | |
|------------------------+-------+-------------------+-------|
| Line in | CN2 | Audio in CD-ROM | CN7 |
| | | (Sony) | |
|------------------------+-------+-------------------+-------|
| Speaker out | CN3 | Wavetable | CN8 |
| | | connector | |
|------------------------+-------+-------------------+-------|
| Game/MIDI port | CN4 | CD-ROM interface | CN9 |
|------------------------+-------+-------------------+-------|
| Audio in CD-ROM | CN5 | | |
| (Panasonic) | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SPEAKER OUT/LINE OUT SELECTION |
|------------------------------------------------------------|
| Setting | JP1 | JP2 |
|------------------+--------------------+--------------------|
| Speaker out | Pins 1 & 2 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| Line out | Pins 2 & 3 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
