# ASIA DATA, INC.
GOLD-286
Processor 80286
Processor Speed 12/16MHz
Chip Set Unidentified
Max. Onboard DRAM 5MB
Cache None
BIOS AMI
Dimensions 220mm x 220mm
I/O Options None
NPU Options 80287

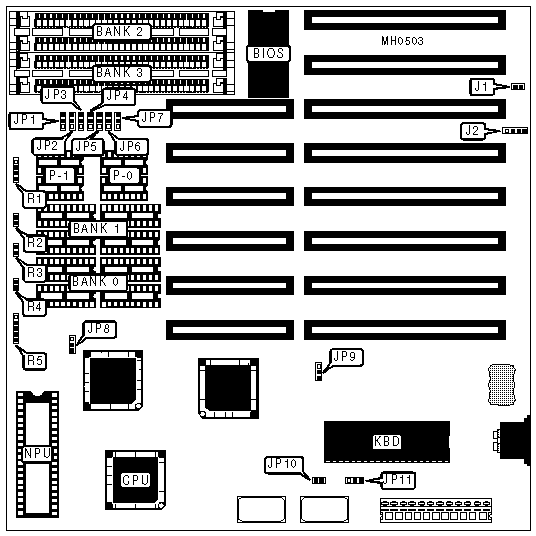

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|----------------+----------+---------------------+----------|
| Speaker | R1 | Turbo switch | R4 |
|----------------+----------+---------------------+----------|
| Reset switch | R2 | Power LED & keylock | R5 |
|----------------+----------+---------------------+----------|
| Turbo LED | R3 | External battery | J2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper | Position |
|--------------------------------------+--------+------------|
| » | CMOS memory normal operation | J1 | Closed |
|---+----------------------------------+--------+------------|
| | CMOS memory clear | J1 | Open |
|---+----------------------------------+--------+------------|
| » | BIOS type select 27512 | JP7 | pins 1 & 2 |
| | | | closed |
|---+----------------------------------+--------+------------|
| | BIOS type select 27256 | JP7 | pins 2 & 3 |
| | | | closed |
|---+----------------------------------+--------+------------|
| » | CPU speed select 16 MHz | JP8 | pins 2 & 3 |
| | | | closed |
|---+----------------------------------+--------+------------|
| | CPU speed select 12 MHz | JP8 | pins 1 & 2 |
| | | | closed |
|---+----------------------------------+--------+------------|
| » | NPU mode select synchronous with | JP9 | pins 1 & 2 |
| | CPU | | closed |
|---+----------------------------------+--------+------------|
| | NPU mode select asynchronous | JP9 | pins 2 & 3 |
| | with CPU | | closed |
|---+----------------------------------+--------+------------|
| » | Monitor type select color | JP10 | Closed |
|---+----------------------------------+--------+------------|
| | Monitor type select monochrome | JP10 | Open |
|---+----------------------------------+--------+------------|
| » | Keyboard BIOS select 8742 pin | JP11 | pins 1 & 2 |
| | #32 | | closed |
|---+----------------------------------+--------+------------|
| | Keyboard BIOS select 8742 pin | JP11 | pins 2 & 3 |
| | #23 | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank | Bank | P-0 | P-1 |
| | | | 2 | 3 | | |
|-------+---------+--------+-------+-------+--------+--------|
| 512KB | (4) | NONE | NONE | NONE | (2) | NONE |
| | 44256 | | | | 41256 | |
|-------+---------+--------+-------+-------+--------+--------|
| 512KB | NONE | NONE | (2) | NONE | NONE | NONE |
| | | | 256K | | | |
| | | | x 9 | | | |
|-------+---------+--------+-------+-------+--------+--------|
| 1MB | (4) | (4) | NONE | NONE | (2) | (2) |
| | 44256 | 44256 | | | 41256 | 41256 |
|-------+---------+--------+-------+-------+--------+--------|
| 1MB | NONE | NONE | (2) | (2) | NONE | NONE |
| | | | 256K | 256K | | |
| | | | x 9 | x 9 | | |
|-------+---------+--------+-------+-------+--------+--------|
| 2MB | (4) | (4) | (2) | (2) | (2) | (2) |
| | 44256 | 44256 | 256K | 256K | 41256 | 41256 |
| | | | x 9 | x 9 | | |
|-------+---------+--------+-------+-------+--------+--------|
| 2MB | NONE | NONE | (2) | NONE | NONE | NONE |
| | | | 1M x | | | |
| | | | 9 | | | |
|-------+---------+--------+-------+-------+--------+--------|
| 3MB | (4) | (4) | (2) | NONE | (2) | (2) |
| | 44256 | 44256 | 1M x | | 41256 | 41256 |
| | | | 9 | | | |
|-------+---------+--------+-------+-------+--------+--------|
| 4MB | NONE | NONE | (2) | (2) | NONE | NONE |
| | | | 1M x | 1M x | | |
| | | | 9 | 9 | | |
|-------+---------+--------+-------+-------+--------+--------|
| 5MB | (4) | (4) | (2) | (2) | (2) | (2) |
| | 44256 | 44256 | 1M x | 1M x | 41256 | 41256 |
| | | | 9 | 9 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MAXIMUM MEMORY SIZE SETTINGS |
|------------------------------------------------------------|
| Size | JP1 | JP2 | JP3 | JP4 | JP5 | JP6 |
|--------+--------+--------+--------+--------+-------+-------|
| 4MB | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
|--------+--------+--------+--------+--------+-------+-------|
| 5MB | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 | 2 & 3 |
|------------------------------------------------------------|
| Note:Pins designated should be in the closed postition. |
+------------------------------------------------------------+
