# ANIX TECHNOLOGY CORPORATION
MST-410M
Processor 80486DX/80486DX2
Processor Speed 25/33/50(internal)/50/66(internal)MHz
Chip Set UMC
Max. Onboard DRAM 32MB
Cache 64/128/256KB
BIOS AMI
Dimensions 220mm x 220mm
I/O Options None
NPU Options None

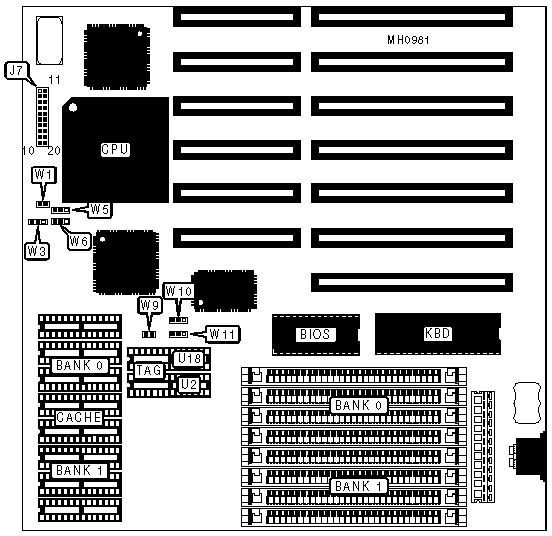

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|---------------------+-----------+--------------+-----------|
| Power LED & keylock | J7 pins | Turbo switch | J7 pins |
| | 1-5 | | 15-16 |
|---------------------+-----------+--------------+-----------|
| Speaker | J7 pins | Reset switch | J7 pins |
| | 7-10 | | 19-20 |
|---------------------+-----------+--------------+-----------|
| Turbo LED | J7 pins | | |
| | 12-13 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 1MB | (4) 256K x 9 | NONE |
|------------------+--------------------+--------------------|
| 2MB | (4) 256K x 9 | (4) 256K x 9 |
|------------------+--------------------+--------------------|
| 4MB | (4) 1M x 9 | NONE |
|------------------+--------------------+--------------------|
| 5MB | (4) 256K x 9 | (4) 1M x 9 |
|------------------+--------------------+--------------------|
| 8MB | (4) 1M x 9 | (4) 1M x 9 |
|------------------+--------------------+--------------------|
| 16MB | (4) 4M x 9 | NONE |
|------------------+--------------------+--------------------|
| 20MB | (4) 1M x 9 | (4) 4M x 9 |
|------------------+--------------------+--------------------|
| 32MB | (4) 4M x 9 | (4) 4M x 9 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | TAG (U2) | TAG (U18) |
|-------+-------------+------------+------------+------------|
| 64KB | (4) 8K x 8 | (4) 8K x 8 | NONE | (1) 8K x 8 |
|-------+-------------+------------+------------+------------|
| 128KB | (4) 32K x 8 | NONE | NONE | (1) 8K x 8 |
|-------+-------------+------------+------------+------------|
| 256KB | (4) 32K x 8 | (4) 32K x | (1) 8K x 8 | (1) 8K x 8 |
| | | 8 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | W1 | W3 | W5 | W6 | W9 | W10 | W11 |
|-------+--------+------+-----+-------+--------+------+------|
| 64KB | Open | 2 & | 1 & | Open | Open | 1 & | 1 & |
| | | 3 | 2 | | | 2 | 2 |
|-------+--------+------+-----+-------+--------+------+------|
| 128KB | Open | 2 & | 2 & | 1 & 2 | Closed | 2 & | 1 & |
| | | 3 | 3 | | | 3 | 2 |
|-------+--------+------+-----+-------+--------+------+------|
| 256KB | Closed | 1 & | 1 & | 2 & 3 | Closed | 2 & | 2 & |
| | | 2 | 2 | | | 3 | 3 |
|------------------------------------------------------------|
| Note:.....Pins designated should be in the closed |
| position. |
+------------------------------------------------------------+
