       # ASUS COMPUTER INTERNATIONAL

          VL/EISA-486SVI

          Processor         80486SX/80487SX/80486DX/ODP486SX/80486DX2
          Processor Speed   16/20/25/33/50(internal)/50/66(internal)MHz
          Chip Set          SIS
          Max. Onboard DRAM 128MB
          Cache             64/128/256KB
          BIOS              Award
          Dimensions        330mm x 218mm
          I/O Options       32-bit VESA local bus slot
          NPU Options       None

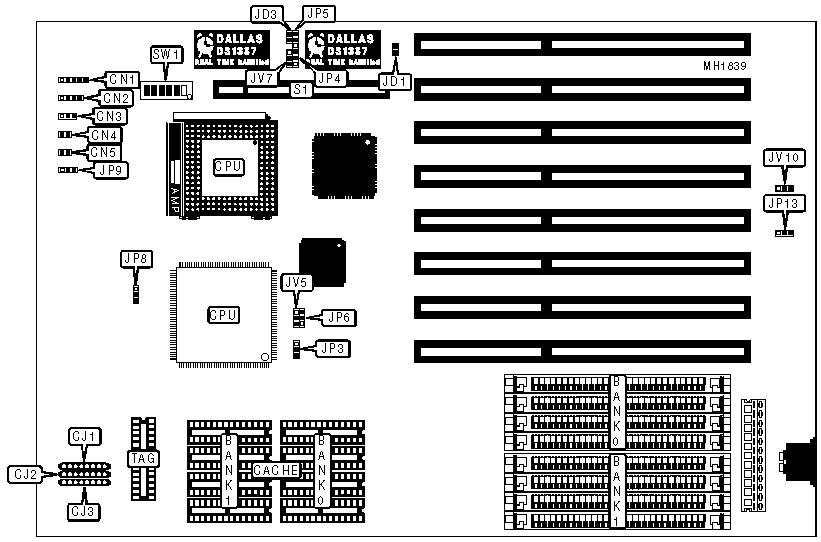

   IMG IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          | Purpose       | Location | Purpose              | Location |
          |---------------+----------+----------------------+----------|
          | Power LED &   |   CN1    | Turbo LED            |   CN4    |
          | keylock       |          |                      |          |
          |---------------+----------+----------------------+----------|
          | Speaker       |   CN2    | Turbo switch         |   CN5    |
          |---------------+----------+----------------------+----------|
          | Reset switch  |   CN3    | 32-bit VESA Local    |    S1    |
          |               |          | bus slot             |          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |               Function               | Jumper |  Position  |
          |--------------------------------------+--------+------------|
          | » | Factory configured - do not      |  JD1   |    Open    |
          |   | alter                            |        |            |
          |---+----------------------------------+--------+------------|
          | » | Factory configured - do not      |  JD3   |    Open    |
          |   | alter                            |        |            |
          |---+----------------------------------+--------+------------|
          | » | Factory configured - do not      |  JP3   | pins 2 & 3 |
          |   | alter                            |        |   closed   |
          |---+----------------------------------+--------+------------|
          | » | Factory configured - do not      |  JP4   | pins 1 & 2 |
          |   | alter                            |        |   closed   |
          |---+----------------------------------+--------+------------|
          | » | Factory configured - do not      |  JP5   | pins 1 & 2 |
          |   | alter                            |        |   closed   |
          |---+----------------------------------+--------+------------|
          | » | Factory configured - do not      |  JP6   | pins 1 & 2 |
          |   | alter                            |        |   closed   |
          |---+----------------------------------+--------+------------|
          | » | CPU PGA installed                |  JP8   | pins 1 & 2 |
          |   |                                  |        |   closed   |
          |---+----------------------------------+--------+------------|
          |   | CPU PQFP installed               |  JP8   | pins 2 & 3 |
          |   |                                  |        |   closed   |
          |---+----------------------------------+--------+------------|
          | » | Factory configured - do not      |  JP13  | pins 1 & 2 |
          |   | alter                            |        |   closed   |
          |---+----------------------------------+--------+------------|
          | » | Factory configured - do not      |  JV5   | pins 1 & 2 |
          |   | alter                            |        |   closed   |
          |---+----------------------------------+--------+------------|
          | » | Factory configured - do not      |  JV7   | pins 1 & 2 |
          |   | alter                            |        |   closed   |
          |---+----------------------------------+--------+------------|
          | » | Factory configured - do not      |  JV10  | pins 1 & 2 |
          |   | alter                            |        |   closed   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     DRAM CONFIGURATION                     |
          |------------------------------------------------------------|
          |       Size       |       Bank 0       |       Bank 1       |
          |------------------+--------------------+--------------------|
          |       1MB        |    (4) 256K x 9    |        NONE        |
          |------------------+--------------------+--------------------|
          |       2MB        |    (4) 256K x 9    |    (4) 256K x 9    |
          |------------------+--------------------+--------------------|
          |       4MB        |     (4) 1M x 9     |        NONE        |
          |------------------+--------------------+--------------------|
          |       8MB        |     (4) 1M x 9     |     (4) 1M x 9     |
          |------------------+--------------------+--------------------|
          |       16MB       |     (4) 4M x 9     |        NONE        |
          |------------------+--------------------+--------------------|
          |       20MB       |     (4) 1M x 9     |     (4) 4M x 9     |
          |------------------+--------------------+--------------------|
          |       32MB       |     (4) 4M x 9     |     (4) 4M x 9     |
          |------------------+--------------------+--------------------|
          |       64MB       |    (4) 16M x 9     |        NONE        |
          |------------------+--------------------+--------------------|
          |      128MB       |    (4) 16M x 9     |    (4) 16M x 9     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    CACHE CONFIGURATION                     |
          |------------------------------------------------------------|
          |    Size    |    Bank 0     |    Bank 1     |      TAG      |
          |------------+---------------+---------------+---------------|
          |    64KB    |  (4) 8K x 8   |  (4) 8K x 8   |  (1) 8K x 8   |
          |------------+---------------+---------------+---------------|
          |   128KB    |  (4) 32K x 8  |     NONE      |  (1) 8K x 8   |
          |------------+---------------+---------------+---------------|
          |   256KB    |  (4) 32K x 8  |  (4) 32K x 8  |  (1) 32K x 8  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                CACHE RESISTER CONFIGURATION                |
          |------------------------------------------------------------|
          |    Size    |      CJ1      |      CJ2      |      CJ3      |
          |------------+---------------+---------------+---------------|
          |    64KB    |   Installed   | Not installed | Not installed |
          |------------+---------------+---------------+---------------|
          |   128KB    | Not installed |   Installed   | Not installed |
          |------------+---------------+---------------+---------------|
          |   256KB    | Not installed | Not installed |   Installed   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   CPU TYPE CONFIGURATION                   |
          |------------------------------------------------------------|
          |   Type   | SW1/1  | SW1/2  | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
          |----------+--------+--------+-------+-------+-------+-------|
          | 80486SX  |  Off   |  Off   |  Off  |  Off  |  On   |  On   |
          |----------+--------+--------+-------+-------+-------+-------|
          | 80487SX  |  Off   |   On   |  On   |  On   |  Off  |  On   |
          |----------+--------+--------+-------+-------+-------+-------|
          | 80486DX  |   On   |   On   |  On   |  Off  |  Off  |  On   |
          |----------+--------+--------+-------+-------+-------+-------|
          | ODP486SX |  Off   |   On   |  On   |  On   |  Off  |  On   |
          |----------+--------+--------+-------+-------+-------+-------|
          | 80486DX2 |   On   |   On   |  On   |  Off  |  Off  |  On   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                  CPU SPEED CONFIGURATION                   |
          |------------------------------------------------------------|
          |           Speed            |              JP9              |
          |----------------------------+-------------------------------|
          |           16MHz            |       pins 2 & 3 closed       |
          |----------------------------+-------------------------------|
          |           20MHz            |       pins 2 & 3 closed       |
          |----------------------------+-------------------------------|
          |           25MHz            |       pins 2 & 3 closed       |
          |----------------------------+-------------------------------|
          |           33MHz            |       pins 2 & 3 closed       |
          |----------------------------+-------------------------------|
          |           50iMHz           |       pins 2 & 3 closed       |
          |----------------------------+-------------------------------|
          |           50MHz            |       pins 1 & 2 closed       |
          |----------------------------+-------------------------------|
          |           66iMHz           |       pins 2 & 3 closed       |
          +------------------------------------------------------------+
