# ADVANCED LOGIC RESEARCH, INC.
EVOLUTION V ST/PCI
Processor Pentium
Processor 60MHz
Speed
Chip Set ALR
Max. Onboard 128MB
DRAM
Cache 256KB
BIOS Phoenix
Dimensions 330mm x 218mm
I/O Options 32-bit PCI local bus slots (4), floppy drive
interface, IDE interface, parallel port, PS/2
mouse port, SCSI device controller, SCSI port,
serial ports (2)
NPU Options None

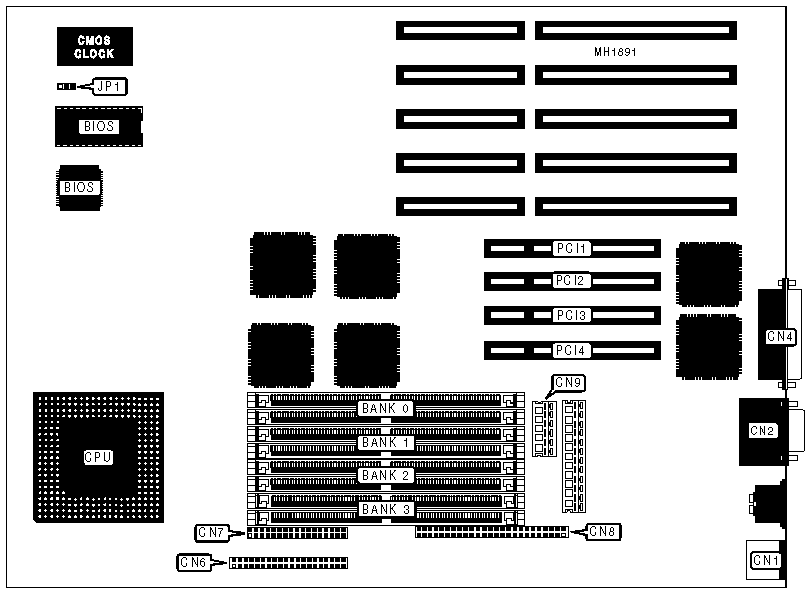

IMG IMG 1
IMG IMG 2
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+-------------------+----------|
| PS/2 mouse port | CN1 | SCSI device | CN8 |
| | | controller | |
|------------------+----------+-------------------+----------|
| Serial port 2 | CN2 | Optional 3.3V | CN9 |
| | | power connector | |
|------------------+----------+-------------------+----------|
| Serial port 1 | CN3 | 32-bit PCI Local | PCI1 |
| | | bus slot | |
|------------------+----------+-------------------+----------|
| Parallel port | CN4 | 32-bit PCI Local | PCI2 |
| | | bus slot | |
|------------------+----------+-------------------+----------|
| SCSI port | CN5 | 32-bit PCI Local | PCI3 |
| | | bus slot | |
|------------------+----------+-------------------+----------|
| IDE interface | CN6 | 32-bit PCI Local | PCI4 |
| | | bus slot | |
|------------------+----------+-------------------+----------|
| Floppy drive | CN7 | | |
| interface | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper | Position |
|----------------------------------+--------+----------------|
| ยป | CMOS memory normal operation | W510 | pins 1 & 2 |
| | | | closed |
|---+------------------------------+--------+----------------|
| | CMOS memory clear | W510 | pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|------+-------------+-------------+------------+------------|
| 2MB | (2) 1M x 36 | NONE | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 4MB | (2) 2M x 36 | NONE | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 4MB | (2) 1M x 36 | (2) 1M x 36 | (2) 1M x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 6MB | (2) 1M x 36 | (2) 2M x 36 | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 8MB | (2) 1M x 36 | (2) 1M x 36 | (2) 1M x | (2) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 8MB | (2) 2M x 36 | (2) 2M x 36 | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 8MB | (2) 4M x 36 | NONE | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 10MB | (2) 1M x 36 | (2) 4M x 36 | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 12MB | (2) 2M x 36 | (2) 4M x 36 | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 12MB | (2) 1M x 36 | (2) 4M x 36 | NONE | (2) 1M x |
| | | | | 36 |
|------+-------------+-------------+------------+------------|
| 16MB | (2) 4M x 36 | (2) 4M x 36 | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 16MB | (2) 8M X 36 | NONE | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 18MB | (2) 1M x 36 | (2) 8M X 36 | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 18MB | (2) 1M x 36 | (2) 4M x 36 | (2) 4M x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 20MB | (2) 2M x 36 | (2) 8M X 36 | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 20MB | (2) 1M x 36 | (2) 4M x 36 | (2) 4M x | (2) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 24MB | (2) 4M x 36 | (2) 8M X 36 | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 24MB | (2) 4M x 36 | (2) 4M x 36 | (2) 4M x | NONE |
| | | | 36 | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| 32MB | (2) 8M X 36 | (2) 8M X | NONE | NONE |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 32MB | (2) 16M X | NONE | NONE | NONE |
| | 36 | | | |
|-------+-------------+------------+------------+------------|
| 32MB | (2) 4M x 36 | (2) 4M x | (2) 4M x | (2) 4M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 34MB | (2) 1M x 36 | (2) 16M X | NONE | NONE |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 36MB | (2) 2M x 36 | (2) 16M X | NONE | NONE |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 36MB | (2) 1M x 36 | (2) 16M X | NONE | (2) 1M x |
| | | 36 | | 36 |
|-------+-------------+------------+------------+------------|
| 40MB | (2) 4M x 36 | (2) 16M X | NONE | NONE |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 48MB | (2) 8M X 36 | (2) 16M X | NONE | NONE |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 48MB | (2) 4M x 36 | (2) 16M X | NONE | (2) 4M x |
| | | 36 | | 36 |
|-------+-------------+------------+------------+------------|
| 64MB | (2) 16M X | (2) 16M X | NONE | NONE |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 64MB | (2) 32M x | NONE | NONE | NONE |
| | 36 | | | |
|-------+-------------+------------+------------+------------|
| 66MB | (2) 1M x 36 | (2) 32M x | NONE | NONE |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 66MB | (2) 1M x 36 | (2) 16M X | (2) 16M X | NONE |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 68MB | (2) 2M x 36 | (2) 32M x | NONE | NONE |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 68MB | (2) 1M x 36 | (2) 16M X | (2) 16M X | (2) 1M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 72MB | (2) 4M x 36 | (2) 32M x | NONE | NONE |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 72MB | (2) 4M x 36 | (2) 16M X | (2) 16M X | NONE |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 80MB | (2) 8M x 36 | (2) 32M x | NONE | NONE |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 80MB | (2) 4M x 36 | (2) 16M X | (2) 16M X | (2) 4M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 96MB | (2) 16M X | (2) 32M x | NONE | NONE |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 96MB | (2) 16M X | (2) 16M X | (2) 16M X | NONE |
| | 36 | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 128MB | (2) 32M x | (2) 32M x | NONE | NONE |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 128MB | (2) 16M X | (2) 16M X | (2) 16M X | (2) 16M X |
| | 36 | 36 | 36 | 36 |
+------------------------------------------------------------+
