# AUVA COMPUTER, INC.
BABY 286 BAM/12S
Processor 80286 (exact location unknown)
Processor Speed 12MHz
Chip Set Suntac
Max. Onboard DRAM 4MB
Cache None
BIOS AMI/Award/Phoenix
Dimensions 330mm x 218mm
I/O Options None
NPU Options 80287 (exact location unknown)

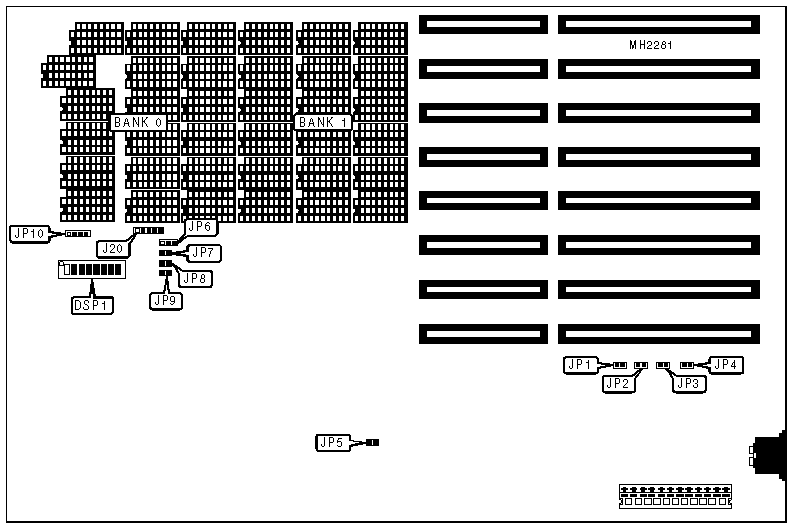

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|---------------------+----------+----------------+----------|
| Power LED & keylock | J20 | Turbo LED | JP8 |
|---------------------+----------+----------------+----------|
| Reset switch | JP6 | Speaker | JP10 |
|---------------------+----------+----------------+----------|
| Turbo switch | JP7 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper/Switch | Position |
|-------------------------------+---------------+------------|
| » | CPU speed select low | DSP1/1 | On |
|---+---------------------------+---------------+------------|
| | CPU speed select high | DSP1/1 | Off |
|---+---------------------------+---------------+------------|
| » | Monitor type select color | DSP1/2 | On |
|---+---------------------------+---------------+------------|
| | Monitor type select | DSP1/2 | Off |
| | monochrome | | |
|---+---------------------------+---------------+------------|
| » | Factory configured - do | DSP1/3 | Off |
| | not alter | | |
|---+---------------------------+---------------+------------|
| » | Port address select 0E8H | DSP1/4 | On |
|---+---------------------------+---------------+------------|
| | Port address select 098H | DSP1/4 | Off |
|---+---------------------------+---------------+------------|
| » | BIOS type select 27128 | DSP1/5 | On |
|---+---------------------------+---------------+------------|
| | BIOS type select 27256 | DSP1/5 | Off |
|---+---------------------------+---------------+------------|
| » | Wait select 0 wait states | JP5 | Closed |
|---+---------------------------+---------------+------------|
| | Wait select 1 wait state | JP5 | Open |
|---+---------------------------+---------------+------------|
| » | Turbo enabled | JP7 | Closed |
|---+---------------------------+---------------+------------|
| | Turbo disabled | JP7 | Open |
|---+---------------------------+---------------+------------|
| » | Clock speed control | JP9 | pins 2 & 3 |
| | DSP1/1 | | closed |
|---+---------------------------+---------------+------------|
| | Clock speed control | JP9 | pins 1 & 2 |
| | keyboard | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | EMS | Bank 0 | Bank 1 |
|-------------+--------------+---------------+---------------|
| 512KB | N/A | (18) 41256 | NONE |
|-------------+--------------+---------------+---------------|
| 640KB | N/A | (18) 41256 | (18) 4164 |
|-------------+--------------+---------------+---------------|
| 1MB | 0KB | (18) 41256 | (18) 41256 |
|-------------+--------------+---------------+---------------|
| 1MB | 348KB | (18) 41256 | (18) 41256 |
|-------------+--------------+---------------+---------------|
| 2MB | OKB | (18) 411000 | NONE |
|-------------+--------------+---------------+---------------|
| 2MB | 1408KB | (18) 411000 | NONE |
|-------------+--------------+---------------+---------------|
| 4MB | OKB | (18) 411000 | (18) 411000 |
|-------------+--------------+---------------+---------------|
| 4MB | 3456KB | (18) 411000 | (18) 411000 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | DSP1/6 | DSP1/7 | DSP1/8 |
|--------------+---------------+--------------+--------------|
| 512KB | On | On | On |
|--------------+---------------+--------------+--------------|
| 640KB | On | On | Off |
|--------------+---------------+--------------+--------------|
| 1MB | On | Off | On |
|--------------+---------------+--------------+--------------|
| 1MB | On | Off | Off |
|--------------+---------------+--------------+--------------|
| 2MB | Off | On | On |
|--------------+---------------+--------------+--------------|
| 2MB | Off | On | Off |
|--------------+---------------+--------------+--------------|
| 4MB | Off | Off | On |
|--------------+---------------+--------------+--------------|
| 4MB | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| KEYBOARD BIOS CONFIGURATION |
|------------------------------------------------------------|
| Type | JP1 | JP2 | JP3 | JP4 |
|------------------+---------+---------+---------+-----------|
| Award/Phoenix | Open | Open | Open | Closed |
|------------------+---------+---------+---------+-----------|
| Other | N/A | N/A | N/A | Open |
|------------------------------------------------------------|
| Note: If other BIOS is installed, see table below for JP1 |
| - JP3 settings. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| KEYBOARD BIOS CONFIGURATION |
|------------------------------------------------------------|
| Output pins | JP1 | JP2 | JP3 |
|---------------+--------------+--------------+--------------|
| 23 | Open | Open | Closed |
|---------------+--------------+--------------+--------------|
| 27 | Open | Closed | Open |
|---------------+--------------+--------------+--------------|
| 32 | Closed | Open | Open |
+------------------------------------------------------------+
