# AUVA COMPUTER, INC.
BABY 286 BAM/12-G1
Processor 80286 (exact location unknown)
Processor Speed 12MHz
Chip Set G-2
Max. Onboard DRAM 4MB
Cache None
BIOS AMI
Dimensions 220mm x 220mm
I/O Options None
NPU Options 80287

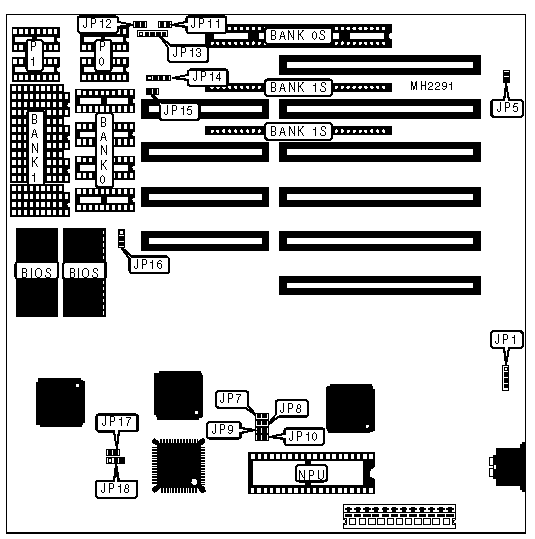

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+-------------------+----------|
| External battery | JP1 | Power LED & | JP13 |
| | | keylock | |
|------------------+----------+-------------------+----------|
| Reset switch | JP11 | Speaker | JP14 |
|------------------+----------+-------------------+----------|
| Turbo switch | JP12 | Turbo LED | JP15 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper | Position |
|------------------------------------+--------+--------------|
| » | Battery type select internal | JP5 | Open |
|---+--------------------------------+--------+--------------|
| | Battery type select external | JP5 | Closed |
|---+--------------------------------+--------+--------------|
| » | Monitor type select monochrome | JP10 | Open |
|---+--------------------------------+--------+--------------|
| | Monitor type select color | JP10 | Closed |
|---+--------------------------------+--------+--------------|
| » | BIOS type select 27128 | JP16 | pins 1 & 2 |
| | | | closed |
|---+--------------------------------+--------+--------------|
| | BIOS type select 27256 | JP16 | pins 2 & 3 |
| | | | closed |
|---+--------------------------------+--------+--------------|
| » | Wait state select 0 wait state | JP17 | Closed |
|---+--------------------------------+--------+--------------|
| | Wait state select 1 wait state | JP17 | Open |
|---+--------------------------------+--------+--------------|
| » | Parity check disabled | JP18 | pins 2 & 3 |
| | | | closed |
|---+--------------------------------+--------+--------------|
| | Parity check enabled | JP18 | pins 1 & 2 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (DIP) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 512KB | (4) 44256 | NONE |
|------------------+--------------------+--------------------|
| 640KB | (4) 44256 | (4) 44256 |
|------------------+--------------------+--------------------|
| 1MB | (4) 44256 | (4) 44256 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARITY CONFIGURATION (DIP) |
|------------------------------------------------------------|
| Size | P 0 | P1 |
|------------------+--------------------+--------------------|
| 512KB | (2) 41256 | NONE |
|------------------+--------------------+--------------------|
| 640KB | (2) 41256 | (2) 4164 |
|------------------+--------------------+--------------------|
| 1MB | (2) 41256 | (2) 41256 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM SWITCH CONFIGURATION (DIP) |
|------------------------------------------------------------|
| Size | JP7 | JP8 | JP9 |
|--------------+---------------+--------------+--------------|
| 512KB | Open | Closed | Closed |
|--------------+---------------+--------------+--------------|
| 640KB | Closed | Open | Closed |
|--------------+---------------+--------------+--------------|
| 1MB | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (SIP) |
|------------------------------------------------------------|
| Size | Bank 0S | Bank 1S |
|------------------+--------------------+--------------------|
| 2MB | (2) 1M x 9 | NONE |
|------------------+--------------------+--------------------|
| 4MB | (2) 1M x 9 | (2) 1M x 9 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM SWITCH CONFIGURATION (SIP) |
|------------------------------------------------------------|
| Size | JP7 | JP8 | JP9 |
|--------------+---------------+--------------+--------------|
| 2MB | Closed | Open | Open |
|--------------+---------------+--------------+--------------|
| 4MB | Open | Open | Open |
+------------------------------------------------------------+
