# ATEN RESEARCH, INC.
AM-486VIP / 4VIP3
Processor AM486DX/CX486DX/80486DX/AM486DX2/CX486DX2/80486DX2/
AM486DX4/80486DX4
Processor 25/33/50(internal)/66(internal)/75(internal)/100(internal)MHz
Speed
Chip Set Unidentified
Max. 64MB
Onboard
DRAM
Cache 128/256/512KB
BIOS AMI/Award/MR
Dimensions 330mm x 218mm
I/O 32-bit VESA local bus slots (2), 32-bit PCI slots (4),
Options
green PC connector (location unidentified)
NPU None
Options

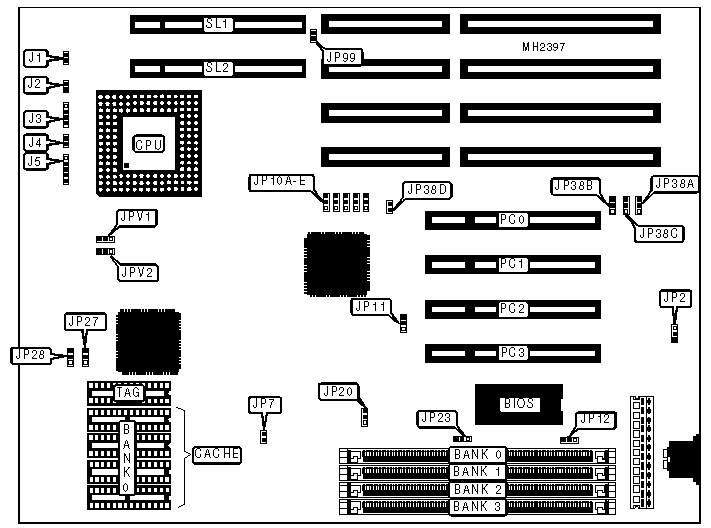

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|--------------+----------+----------------------+-----------|
| Turbo switch | J1 | Power LED & keylock | J5 |
|--------------+----------+----------------------+-----------|
| Turbo LED | J2 | Green PC connector | JP3 |
|--------------+----------+----------------------+-----------|
| Speaker | J3 | 32-bit PCI slots | PC0 - PC3 |
|--------------+----------+----------------------+-----------|
| Reset switch | J4 | 32-bit VESA local | SL1 & SL2 |
| | | bus slots | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper/Switch | Position |
|-------------------------------+---------------+------------|
| » | DRAM bank configuration | JP23 | pins 1 & 2 |
| | select 1 SIMM per bank | | closed |
|---+---------------------------+---------------+------------|
| | DRAM bank configuration | JP23 | pins 2 & 3 |
| | select 2 SIMMs per bank | | closed |
|---+---------------------------+---------------+------------|
| » | CMOS memory normal | JP2 | pins 1 & 2 |
| | operation | | closed |
|---+---------------------------+---------------+------------|
| | CMOS memory clear | JP2 | pins 2 & 3 |
| | | | closed |
|---+---------------------------+---------------+------------|
| » | Flash BIOS select 5VDC | JP12 | pins 1 & 2 |
| | | | closed |
|---+---------------------------+---------------+------------|
| | Flash BIOS select 12VDC | JP12 | pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|------+-------------+-------------+------------+------------|
| 1MB | (1) 256K x | NONE | NONE | NONE |
| | 36 | | | |
|------+-------------+-------------+------------+------------|
| 2MB | (1) 512K x | NONE | NONE | NONE |
| | 36 | | | |
|------+-------------+-------------+------------+------------|
| 2MB | (1) 256K x | (1) 256K x | NONE | NONE |
| | 36 | 36 | | |
|------+-------------+-------------+------------+------------|
| 3MB | (1) 512K x | (1) 256K x | NONE | NONE |
| | 36 | 36 | | |
|------+-------------+-------------+------------+------------|
| 3MB | (1) 256K x | (1) 256K x | (1) 256K x | NONE |
| | 36 | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 4MB | (1) 1M x 36 | NONE | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 4MB | (1) 512K x | (1) 512K x | NONE | NONE |
| | 36 | 36 | | |
|------+-------------+-------------+------------+------------|
| 4MB | (1) 512K x | (1) 256K x | (1) 256K x | NONE |
| | 36 | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 4MB | (1) 256K x | (1) 256K x | (1) 256K x | (1) 256K x |
| | 36 | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 5MB | (1) 1M x 36 | (1) 256K x | NONE | NONE |
| | | 36 | | |
|------+-------------+-------------+------------+------------|
| 5MB | (1) 512K x | (1) 512K x | (1) 256K x | NONE |
| | 36 | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 5MB | (1) 512K x | (1) 256K x | (1) 256K x | (1) 256K x |
| | 36 | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 6MB | (1) 1M x 36 | (1) 512K x | NONE | NONE |
| | | 36 | | |
|------+-------------+-------------+------------+------------|
| 6MB | (1) 1M x 36 | (1) 256K x | (1) 256K x | NONE |
| | | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 6MB | (1) 512K x | (1) 512K x | (1) 512K x | NONE |
| | 36 | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 6MB | (1) 512K x | (1) 512K x | (1) 256K x | (1) 256K x |
| | 36 | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 7MB | (1) 1M x 36 | (1) 512K x | (1) 256K x | NONE |
| | | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 7MB | (1) 1M x 36 | (1) 256K x | (1) 256K x | (1) 256K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 7MB | (1) 512K x | (1) 512K x | (1) 512K x | (1) 256K x |
| | 36 | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 8MB | (1) 2M x 36 | NONE | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 8MB | (1) 1M x 36 | (1) 1M x 36 | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 8MB | (1) 1M x 36 | (1) 512K x | (1) 512K x | NONE |
| | | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 8MB | (1) 1M x 36 | (1) 512K x | (1) 256K x | (1) 256K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 8MB | (1) 512K x | (1) 512K x | (1) 512K x | (1) 512K x |
| | 36 | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 9MB | (1) 2M x 36 | (1) 256K x | NONE | NONE |
| | | 36 | | |
|------+-------------+-------------+------------+------------|
| 9MB | (1) 1M x 36 | (1) 1M x 36 | (1) 256K x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 9MB | (1) 1M x 36 | (1) 512K x | (1) 512K x | (1) 256K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 10MB | (1) 2M x 36 | (1) 512K x | NONE | NONE |
| | | 36 | | |
|------+-------------+-------------+------------+------------|
| 10MB | (1) 2M x 36 | (1) 256K x | (1) 256K x | NONE |
| | | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 10MB | (1) 1M x 36 | (1) 1M x 36 | (1) 512K x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 10MB | (1) 1M x 36 | (1) 1M x 36 | (1) 256K x | (1) 256K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 10MB | (1) 1M x 36 | (1) 512K x | (1) 512K x | (1) 512K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 11MB | (1) 2M x 36 | (1) 512K x | (1) 256K x | NONE |
| | | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 11MB | (1) 2M x 36 | (1) 256K x | (1) 256K x | (1) 256K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 11MB | (1) 1M x 36 | (1) 1M x 36 | (1) 512K x | (1) 256K x |
| | | | 36 | 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION CON’T |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|------+-------------+-------------+------------+------------|
| 12MB | (1) 2M x 36 | (1) 1M x 36 | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 12MB | (1) 2M x 36 | (1) 512K x | (1) 512K x | NONE |
| | | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 12MB | (1) 2M x 36 | (1) 512K x | (1) 256K x | (1) 256K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 12MB | (1) 1M x 36 | (1) 1M x 36 | (1) 1M x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 12MB | (1) 1M x 36 | (1) 1M x 36 | (1) 512K x | (1) 512K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 13MB | (1) 2M x 36 | (1) 1M x 36 | (1) 256K x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 13MB | (1) 2M x 36 | (1) 512K x | (1) 512K x | (1) 256K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 13MB | (1) 1M x 36 | (1) 1M x 36 | (1) 1M x | (1) 256K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 14MB | (1) 2M x 36 | (1) 1M x 36 | (1) 512K x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 14MB | (1) 2M x 36 | (1) 1M x 36 | (1) 256K x | (1) 256K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 14MB | (1) 2M x 36 | (1) 512K x | (1) 512K x | (1) 512K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 14MB | (1) 1M x 36 | (1) 1M x 36 | (1) 1M x | (1) 512K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 15MB | (1) 2M x 36 | (1) 1M x 36 | (1) 512K x | (1) 256K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 16MB | (1) 4M x 36 | NONE | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 16MB | (1) 2M x 36 | (1) 2M x 36 | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 16MB | (1) 2M x 36 | (1) 1M x 36 | (1) 1M x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 16MB | (1) 2M x 36 | (1) 1M x 36 | (1) 512K x | (1) 512K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 16MB | (1) 1M x 36 | (1) 1M x 36 | (1) 1M x | (1) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 17MB | (1) 4M x 36 | (1) 256K x | NONE | NONE |
| | | 36 | | |
|------+-------------+-------------+------------+------------|
| 17MB | (1) 2M x 36 | (1) 2M x 36 | (1) 256K x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 17MB | (1) 2M x 36 | (1) 1M x 36 | (1) 1M x | (1) 256K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 18MB | (1) 4M x 36 | (1) 512K x | NONE | NONE |
| | | 36 | | |
|------+-------------+-------------+------------+------------|
| 18MB | (1) 4M x 36 | (1) 256K x | (1) 256K x | NONE |
| | | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 18MB | (1) 2M x 36 | (1) 2M x 36 | (1) 512K x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 18MB | (1) 2M x 36 | (1) 2M x 36 | (1) 256K x | (1) 256K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 18MB | (1) 2M x 36 | (1) 1M x 36 | (1) 1M x | (1) 512K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 19MB | (1) 4M x 36 | (1) 512K x | (1) 256K x | NONE |
| | | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 19MB | (1) 4M x 36 | (1) 256K x | (1) 256K x | (1) 256K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 19MB | (1) 2M x 36 | (1) 2M x 36 | (1) 512K x | (1) 256K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 20MB | (1) 4M x 36 | (1) 1M x 36 | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 20MB | (1) 4M x 36 | (1) 512K x | (1) 512K x | NONE |
| | | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 20MB | (1) 4M x 36 | (1) 512K x | (1) 256K x | (1) 256K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 20MB | (1) 2M x 36 | (1) 2M x 36 | (1) 1M x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 20MB | (1) 2M x 36 | (1) 2M x 36 | (1) 512K x | (1) 512K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 20MB | (1) 2M x 36 | (1) 1M x 36 | (1) 1M x | (1) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 21MB | (1) 4M x 36 | (1) 1M x 36 | (1) 256K x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 21MB | (1) 4M x 36 | (1) 512K x | (1) 512K x | (1) 256K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 21MB | (1) 2M x 36 | (1) 2M x 36 | (1) 1M x | (1) 256K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 22MB | (1) 4M x 36 | (1) 1M x 36 | (1) 512K x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 22MB | (1) 4M x 36 | (1) 1M x 36 | (1) 256K x | (1) 256K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 22MB | (1) 4M x 36 | (1) 512K x | (1) 512K x | (1) 512K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 22MB | (1) 2M x 36 | (1) 2M x 36 | (1) 1M x | (1) 512K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 23MB | (1) 4M x 36 | (1) 1M x 36 | (1) 512K x | (1) 256K x |
| | | | 36 | 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION CON’T |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|------+-------------+-------------+------------+------------|
| 24MB | (1) 4M x 36 | (1) 2M x 36 | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 24MB | (1) 4M x 36 | (1) 1M x 36 | (1) 1M x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 24MB | (1) 4M x 36 | (1) 1M x 36 | (1) 512K x | (1) 512K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 24MB | (1) 2M x 36 | (1) 2M x 36 | (1) 2M x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 24MB | (1) 2M x 36 | (1) 2M x 36 | (1) 1M x | (1) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 25MB | (1) 4M x 36 | (1) 2M x 36 | (1) 256K x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 25MB | (1) 4M x 36 | (1) 1M x 36 | (1) 1M x | (1) 256K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 25MB | (1) 2M x 36 | (1) 2M x 36 | (1) 2M x | (1) 256K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 26MB | (1) 4M x 36 | (1) 2M x 36 | (1) 512K x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 26MB | (1) 4M x 36 | (1) 2M x 36 | (1) 256K x | (1) 256K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 26MB | (1) 4M x 36 | (1) 1M x 36 | (1) 1M x | (1) 512K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 26MB | (1) 2M x 36 | (1) 2M x 36 | (1) 2M x | (1) 512K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 27MB | (1) 4M x 36 | (1) 2M x 36 | (1) 512K x | (1) 256K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 28MB | (1) 4M x 36 | (1) 2M x 36 | (1) 1M x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 28MB | (1) 4M x 36 | (1) 2M x 36 | (1) 512K x | (1) 512K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 28MB | (1) 4M x 36 | (1) 1M x 36 | (1) 1M x | (1) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 28MB | (1) 2M x 36 | (1) 2M x 36 | (1) 2M x | (1) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 29MB | (1) 4M x 36 | (1) 2M x 36 | (1) 1M x | (1) 256K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 30MB | (1) 4M x 36 | (1) 2M x 36 | (1) 1M x | (1) 512K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 32MB | (1) 4M x 36 | (1) 4M x 36 | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 32MB | (1) 4M x 36 | (1) 2M x 36 | (1) 2M x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 32MB | (1) 4M x 36 | (1) 2M x 36 | (1) 1M x | (1) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 32MB | (1) 2M x 36 | (1) 2M x 36 | (1) 2M x | (1) 2M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 33MB | (1) 4M x 36 | (1) 4M x 36 | (1) 256K x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 33MB | (1) 4M x 36 | (1) 2M x 36 | (1) 2M x | (1) 256K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 34MB | (1) 4M x 36 | (1) 4M x 36 | (1) 512K x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 34MB | (1) 4M x 36 | (1) 4M x 36 | (1) 256K x | (1) 256K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 34MB | (1) 4M x 36 | (1) 2M x 36 | (1) 2M x | (1) 512K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 35MB | (1) 4M x 36 | (1) 4M x 36 | (1) 512K x | (1) 256K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 36MB | (1) 4M x 36 | (1) 4M x 36 | (1) 1M x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 36MB | (1) 4M x 36 | (1) 4M x 36 | (1) 512K x | (1) 512K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 36MB | (1) 4M x 36 | (1) 2M x 36 | (1) 2M x | (1) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 37MB | (1) 4M x 36 | (1) 4M x 36 | (1) 1M x | (1) 256K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 38MB | (1) 4M x 36 | (1) 4M x 36 | (1) 1M x | (1) 512K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 40MB | (1) 4M x 36 | (1) 4M x 36 | (1) 2M x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 40MB | (1) 4M x 36 | (1) 4M x 36 | (1) 1M x | (1) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 40MB | (1) 4M x 36 | (1) 2M x 36 | (1) 2M x | (1) 2M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 41MB | (1) 4M x 36 | (1) 4M x 36 | (1) 2M x | (1) 256K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 42MB | (1) 4M x 36 | (1) 4M x 36 | (1) 2M x | (1) 512K x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 44MB | (1) 4M x 36 | (1) 4M x 36 | (1) 2M x | (1) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 48MB | (1) 4M x 36 | (1) 4M x 36 | (1) 4M x | NONE |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 48MB | (1) 4M x 36 | (1) 4M x 36 | (1) 2M x | (1) 2M x |
| | | | 36 | 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION CON’T |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|------+-------------+-------------+----------+--------------|
| 49MB | (1) 4M x 36 | (1) 4M x 36 | (1) 4M x | (1) 256K x |
| | | | 36 | 36 |
|------+-------------+-------------+----------+--------------|
| 50MB | (1) 4M x 36 | (1) 4M x 36 | (1) 4M x | (1) 512K x |
| | | | 36 | 36 |
|------+-------------+-------------+----------+--------------|
| 52MB | (1) 4M x 36 | (1) 4M x 36 | (1) 4M x | (1) 1M x 36 |
| | | | 36 | |
|------+-------------+-------------+----------+--------------|
| 56MB | (1) 4M x 36 | (1) 4M x 36 | (1) 4M x | (1) 2M x 36 |
| | | | 36 | |
|------+-------------+-------------+----------+--------------|
| 64MB | (1) 4M x 36 | (1) 4M x 36 | (1) 4M x | (1) 4M x 36 |
| | | | 36 | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | TAG |
|------------------+--------------------+--------------------|
| 128KB | (4) 32K x 8 | (1) 8K x 8 |
|------------------+--------------------+--------------------|
| 256KB | (4) 64K x 8 | (1) 32K x 8 |
|------------------+--------------------+--------------------|
| 512KB | (4) 128K x 8 | (1) 32K x 8 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | JP20 |
|----------------------------+-------------------------------|
| 128KB | pins 1 & 2 closed |
|----------------------------+-------------------------------|
| 256KB | pins 1 & 2 closed |
|----------------------------+-------------------------------|
| 512KB | pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU TYPE CONFIGURATION |
|------------------------------------------------------------|
| Type | JP11 | JPV1 | JPV2 | JP99 |
|----------+--------------+------------+------------+--------|
| AM486DX | pins 1 & 2 | pins 1 & 2 | pins 1 & 2 | Closed |
| | closed | closed | closed | |
|----------+--------------+------------+------------+--------|
| CX486DX | pins 2 & 3 | pins 1 & 2 | pins 1 & 2 | Closed |
| | closed | closed | closed | |
|----------+--------------+------------+------------+--------|
| 80486DX | pins 1 & 2 | pins 1 & 2 | pins 1 & 2 | Closed |
| | closed | closed | closed | |
|----------+--------------+------------+------------+--------|
| AM486DX2 | pins 1 & 2 | pins 1 & 2 | pins 1 & 2 | Closed |
| | closed | closed | closed | |
|----------+--------------+------------+------------+--------|
| CX486DX2 | pins 2 & 3 | pins 2 & 3 | pins 2 & 3 | Closed |
| | closed | closed | closed | |
|----------+--------------+------------+------------+--------|
| 80486DX2 | pins 1 & 2 | pins 1 & 2 | pins 1 & 2 | Closed |
| | closed | closed | closed | |
|----------+--------------+------------+------------+--------|
| AM486DX4 | pins 1 & 2 | pins 2 & 3 | pins 2 & 3 | Open |
| | closed | closed | closed | |
|----------+--------------+------------+------------+--------|
| 80486DX4 | pins 1 & 2 | pins 2 & 3 | pins 2 & 3 | Open |
| | closed | closed | closed | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED CONFIGURATION |
|------------------------------------------------------------|
| Speed | JP7 | JP27 | JP28 |
|---------+-------------------+-------------------+----------|
| 25 | pins 1 & 2 closed | pins 2 & 3 closed | Closed |
|---------+-------------------+-------------------+----------|
| 33 | pins 2 & 3 closed | pins 1 & 2 closed | Open |
|---------+-------------------+-------------------+----------|
| 50i | pins 1 & 2 closed | pins 2 & 3 closed | Closed |
|---------+-------------------+-------------------+----------|
| 66i | pins 2 & 3 closed | pins 1 & 2 closed | Open |
|---------+-------------------+-------------------+----------|
| 75i | pins 1 & 2 closed | pins 2 & 3 closed | Closed |
|---------+-------------------+-------------------+----------|
| 100i | pins 2 & 3 closed | pins 1 & 2 closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PCI BUS CONFIGURATION |
|------------------------------------------------------------|
| Trigger | JP38A (PCI 0) | JP38B (PCI 1) | JP38C (PCI 2) |
|---------+----------------+----------------+----------------|
| Level | pins 1 & 2 | pins 1 & 2 | pins 1 & 2 |
| | closed | closed | closed |
|---------+----------------+----------------+----------------|
| Edge | pins 2 & 3 | pins 2 & 3 | pins 2 & 3 |
| | closed | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| IDE CARD SLOT SELECT CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP38D |
|-------------------------------+----------------------------|
| Select PCI 3 using IRQ14 | Closed |
|-------------------------------+----------------------------|
| Select ISA or VESA | Open |
+------------------------------------------------------------+
+------------------------------------------------------------------------------+
| PCI BUS CONFIGURATION |
|------------------------------------------------------------------------------|
| Setting |JP10A(IRQ9)|JP10B(IRQ10)|JP10C(IRQ11)|JP10D(IRQ12)|JP10E(IRQ15)|
|--------------+-----------+------------+------------+------------+------------|
| Compliance |pins 1 & 2 | pins 1 & 2 | pins 1 & 2 | pins 1 & 2 | pins 1 & 2 |
|--------------+-----------+------------+------------+------------+------------|
|Non-compliance|pins 2 & 3 | pins 2 & 3 | pins 2 & 3 | pins 2 & 3 | pins 2 & 3 |
|------------------------------------------------------------------------------|
|Note:Pins designated should be in the closed position. |
+------------------------------------------------------------------------------+
