# BIOSTAR MICROTECH INTERNATIONAL CORPORATION
MB-1425/1433/1440/1450UIV (VER. 2)
Processor CX486M6/UMC486/80486SX/CX486M7/AM486DX/SL80486DX/80486DX/
AM486DX2/AM486DXL/SL80486DX2/80486DX2/80486DX4/P24D/Pentium
Overdrive
Processor 25/33/40/50(internal)/50/66(internal)/75(internal)/100(internal)MHz
Speed
Chip Set Unidentified
Max. 64MB
Onboard
DRAM
Cache 64/128/256KB
BIOS AMI
Dimensions 254mm x 218mm
I/O 32-bit VESA local bus slots (3), green PC connector
Options
NPU None
Options

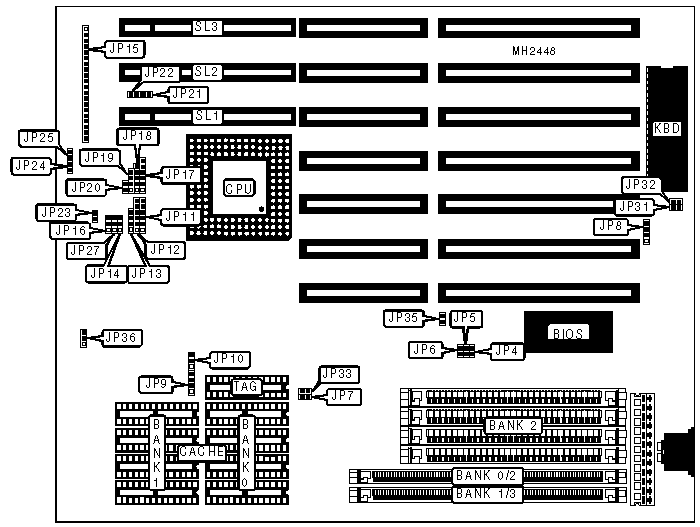

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|---------------+------------+------------------+------------|
| External | JP8 | Turbo switch | JP15 (pins |
| battery | | | 14 - 16) |
|---------------+------------+------------------+------------|
| Speaker | JP15 (pins | +5v ground | JP15 (pins |
| | 1 - 4) | | 17 - 18) |
|---------------+------------+------------------+------------|
| Power LED & | JP15 (pins | Green PC | JP24 |
| keylock | 5 - 9) | connector | |
|---------------+------------+------------------+------------|
| Turbo LED | JP15 (pins | Green PC | JP25 |
| | 10 - 11) | connector | |
|---------------+------------+------------------+------------|
| Reset switch | JP15 (pins | 32-bit VESA | SL1 - SL3 |
| | 12 - 13) | local bus slots | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper | Position |
|--------------------------------------+--------+------------|
| » | CMOS memory normal operation | JP8 | pins 2 & 3 |
| | | | closed |
|---+----------------------------------+--------+------------|
| | CMOS memory clear | JP8 | pins 3 & 4 |
| | | | closed |
|---+----------------------------------+--------+------------|
| | Battery type select external | JP8 | Closed |
|---+----------------------------------+--------+------------|
| » | Factory configured - do not | JP31 | Open |
| | alter | | |
|---+----------------------------------+--------+------------|
| » | Factory configured - do not | JP32 | Open |
| | alter | | |
|---+----------------------------------+--------+------------|
| » | VESA bus clock type select | JP36 | pins 1 & 2 |
| | synchronous | | closed |
|---+----------------------------------+--------+------------|
| | VESA bus clock type select | JP36 | pins 2 & 3 |
| | asynchronous | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0/2 | Bank 1/3 | Bank 2 |
|------------+---------------+---------------+---------------|
| 1MB | (1) 256K x 36 | NONE | NONE |
|------------+---------------+---------------+---------------|
| 1MB | NONE | (1) 256K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 1MB | NONE | NONE | (4) 256K x 9 |
|------------+---------------+---------------+---------------|
| 2MB | (1) 256K x 36 | NONE | (4) 256K x 9 |
|------------+---------------+---------------+---------------|
| 2MB | NONE | (1) 256K x 36 | (4) 256K x 9 |
|------------+---------------+---------------+---------------|
| 2MB | (1) 256K x 36 | (1) 256K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 2MB | (1) 512K x 36 | NONE | NONE |
|------------+---------------+---------------+---------------|
| 2MB | NONE | (1) 512K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 3MB | (1) 256K x 36 | (1) 256K x 36 | (4) 256K x 9 |
|------------+---------------+---------------+---------------|
| 3MB | NONE | (1) 512K x 36 | (4) 256K x 9 |
|------------+---------------+---------------+---------------|
| 3MB | (1) 256K x 36 | (1) 512K x 36 | (4) 256K x 9 |
|------------+---------------+---------------+---------------|
| 3MB | (1) 512K x 36 | (1) 256K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 4MB | (1) 256K x 36 | (1) 512K x 36 | (4) 256K x 9 |
|------------+---------------+---------------+---------------|
| 4MB | NONE | NONE | (4) 1M x 9 |
|------------+---------------+---------------+---------------|
| 4MB | (1) 512K x 36 | (1) 512K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 4MB | (1) 1M x 36 | NONE | NONE |
|------------+---------------+---------------+---------------|
| 4MB | NONE | (1) 1M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 5MB | (1) 1M x 36 | NONE | (4) 256K x 9 |
|------------+---------------+---------------+---------------|
| 5MB | NONE | (1) 1M x 36 | (4) 256K x 9 |
|------------+---------------+---------------+---------------|
| 5MB | (1) 256K x 36 | NONE | (4) 1M x 9 |
|------------+---------------+---------------+---------------|
| 5MB | NONE | (1) 256K x 36 | (4) 1M x 9 |
|------------+---------------+---------------+---------------|
| 5MB | (1) 256K x 36 | (1) 1M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 5MB | (1) 1M x 36 | (1) 256K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 6MB | NONE | (1) 512K x 36 | (4) 1M x 9 |
|------------+---------------+---------------+---------------|
| 6MB | (1) 1M x 36 | (1) 512K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 6MB | (1) 512K x 36 | (1) 1M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 7MB | (1) 1M x 36 | (1) 512K x 36 | (4) 256K x 9 |
|------------+---------------+---------------+---------------|
| 7MB | (1) 256K x 36 | (1) 512K x 36 | (4) 1M x 9 |
|------------+---------------+---------------+---------------|
| 8MB | (1) 1M x 36 | NONE | (4) 1M x 9 |
|------------+---------------+---------------+---------------|
| 8MB | NONE | (1) 1M x 36 | (4) 1M x 9 |
|------------+---------------+---------------+---------------|
| 8MB | (1) 1M x 36 | (1) 1M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 8MB | (1) 2M x 36 | NONE | NONE |
|------------+---------------+---------------+---------------|
| 8MB | NONE | (1) 2M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 9MB | (1) 1M x 36 | (1) 1M x 36 | (4) 256K x 9 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0/2 | Bank 1/3 | Bank 2 |
|------------+---------------+---------------+---------------|
| 9MB | (1) 1M x 36 | (1) 256K x 36 | (4) 1M x 9 |
|------------+---------------+---------------+---------------|
| 9MB | (1) 256K x 36 | (1) 1M x 36 | (4) 1M x 9 |
|------------+---------------+---------------+---------------|
| 10MB | (1) 1M x 36 | (1) 512K x 36 | (4) 1M x 9 |
|------------+---------------+---------------+---------------|
| 12MB | (1) 1M x 36 | (1) 1M x 36 | (4) 1M x 9 |
|------------+---------------+---------------+---------------|
| 12MB | NONE | (1) 2M x 36 | (4) 4M x 9 |
|------------+---------------+---------------+---------------|
| 12MB | (1) 1M x 36 | (1) 2M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 12MB | (1) 2M x 36 | (1) 1M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 16MB | NONE | NONE | (4) 4M x 9 |
|------------+---------------+---------------+---------------|
| 16MB | (1) 4M x 36 | NONE | NONE |
|------------+---------------+---------------+---------------|
| 16MB | NONE | (1) 4M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 17MB | (1) 4M x 36 | NONE | (4) 256K x 9 |
|------------+---------------+---------------+---------------|
| 17MB | NONE | (1) 4M x 36 | (4) 256K x 9 |
|------------+---------------+---------------+---------------|
| 17MB | (1) 256K x 36 | NONE | (4) 4M x 9 |
|------------+---------------+---------------+---------------|
| 17MB | NONE | (1) 256K x 36 | (4) 4M x 9 |
|------------+---------------+---------------+---------------|
| 18MB | (1) 256K x 36 | (1) 4M x 36 | (4) 256K x 9 |
|------------+---------------+---------------+---------------|
| 18MB | (1) 4M x 36 | (1) 256K x 36 | (4) 256K x 9 |
|------------+---------------+---------------+---------------|
| 19MB | (1) 4M x 36 | (1) 2M x 36 | (4) 256K x 9 |
|------------+---------------+---------------+---------------|
| 20MB | (1) 4M x 36 | (1) 1M x 36 | (4) 1M x 9 |
|------------+---------------+---------------+---------------|
| 20MB | NONE | NONE | (4) 1M x 9 |
|------------+---------------+---------------+---------------|
| 20MB | (1) 1M x 36 | (1) 4M x 36 | (4) 4M x 9 |
|------------+---------------+---------------+---------------|
| 20MB | NONE | NONE | (4) 4M x 9 |
|------------+---------------+---------------+---------------|
| 21MB | (1) 1M x 36 | (1) 4M x 36 | (4) 256K x 9 |
|------------+---------------+---------------+---------------|
| 21MB | (1) 4M x 36 | (1) 1M x 36 | (4) 256K x 9 |
|------------+---------------+---------------+---------------|
| 24MB | (1) 1M x 36 | (1) 4M x 36 | (4) 1M x 9 |
|------------+---------------+---------------+---------------|
| 24MB | (1) 4M x 36 | (1) 1M x 36 | (4) 1M x 9 |
|------------+---------------+---------------+---------------|
| 32MB | (1) 4M x 36 | NONE | (4) 4M x 9 |
|------------+---------------+---------------+---------------|
| 32MB | NONE | (1) 4M x 36 | (4) 4M x 9 |
|------------+---------------+---------------+---------------|
| 32MB | (1) 4M x 36 | (1) 4M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 32MB | (1) 8M x 36 | NONE | NONE |
|------------+---------------+---------------+---------------|
| 32MB | NONE | (1) 8M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 33MB | (1) 8M x 36 | NONE | (4) 256K x 9 |
|------------+---------------+---------------+---------------|
| 33MB | NONE | (1) 8M x 36 | (4) 256K x 9 |
|------------+---------------+---------------+---------------|
| 33MB | (1) 4M x 36 | (1) 4M x 36 | (4) 256K x 9 |
|------------+---------------+---------------+---------------|
| 33MB | (1) 4M x 36 | (1) 256K x 36 | (4) 4M x 9 |
|------------+---------------+---------------+---------------|
| 33MB | (1) 256K x 36 | (1) 4M x 36 | (4) 4M x 9 |
|------------+---------------+---------------+---------------|
| 34MB | (1) 4M x 36 | (1) 512K x 36 | (4) 4M x 9 |
|------------+---------------+---------------+---------------|
| 36MB | (1) 4M x 36 | (1) 1M x 36 | (4) 4M x 9 |
|------------+---------------+---------------+---------------|
| 36MB | (1) 1M x 36 | (1) 4M x 36 | (4) 4M x 9 |
|------------+---------------+---------------+---------------|
| 36MB | NONE | (1) 8M x 36 | (4) 1M x 9 |
|------------+---------------+---------------+---------------|
| 36MB | (1) 4M x 36 | (1) 4M x 36 | (4) 1M x 9 |
|------------+---------------+---------------+---------------|
| 48MB | (1) 4M x 36 | (1) 4M x 36 | (4) 4M x 9 |
|------------+---------------+---------------+---------------|
| 48MB | NONE | (1) 8M x 36 | (4) 4M x 9 |
|------------+---------------+---------------+---------------|
| 48MB | (1) 4M x 36 | (1) 8M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 48MB | (1) 8M x 36 | (1) 4M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 64MB | (1) 8M x 36 | (1) 8M x 36 | NONE |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | TAG |
|-------------+---------------+---------------+--------------|
| 64KB | (4) 8K x 8 | (4) 8K x 8 | (1) 8K x 8 |
|-------------+---------------+---------------+--------------|
| 128KB | (4) 32K x 8 | NONE | (1) 8K x 8 |
|-------------+---------------+---------------+--------------|
| 256KB (A) | (4) 32K x 8 | (4) 32K x 8 | (1) 32K x 8 |
|-------------+---------------+---------------+--------------|
| 256KB (B) | (4) 64K x 8 | NONE | (1) 32K x 8 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | JP7 | JP9 | JP10 | JP33 |
|--------+--------+--------------------+------------+--------|
| 64KB | Open | Open | pins 2 & 3 | Open |
| | | | closed | |
|--------+--------+--------------------+------------+--------|
| 128KB | Open | pins 1 & 2 closed | pins 1 & 2 | Closed |
| | | | closed | |
|--------+--------+--------------------+------------+--------|
| 256KB | Closed | pins 2 & 3 closed | pins 2 & 3 | Closed |
| (A) | | | closed | |
|--------+--------+--------------------+------------+--------|
| 256KB | Closed | pins 1 & 2, 3 & 4 | pins 1 & 2 | Closed |
| (B) | | closed | closed | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU TYPE CONFIGURATION |
|------------------------------------------------------------|
| Type | JP11 | JP12 | JP13 |
|-------------+----------------+--------------+--------------|
| CX486M6 | 1 & 2, 3 & 4, | 1 & 2, 3 & | 2 & 3 |
| | 5 & 6 | 4, 5 & 6 | |
|-------------+----------------+--------------+--------------|
| UMC486 | 2 & 3 | 2 & 3 | 2 & 3 |
|-------------+----------------+--------------+--------------|
| 80486SX | Open | 2 & 3 | 2 & 3 |
|-------------+----------------+--------------+--------------|
| CX486M7 | 1 & 2, 3 & 4, | 1 & 2, 3 & | 1 & 2, 3 & 4 |
| | 5 & 6 | 4, 5 & 6 | |
|-------------+----------------+--------------+--------------|
| AMD486DXL | 2 & 3 | 2 & 3 | 1 & 2, 3 & 4 |
|-------------+----------------+--------------+--------------|
| SL80486DX | 1 & 2 | 1 & 2 | 1 & 2, 3 & 4 |
|-------------+----------------+--------------+--------------|
| SL80486DX2 | 1 & 2 | 1 & 2 | 1 & 2, 3 & 4 |
|-------------+----------------+--------------+--------------|
| 80486DX | Open | 2 & 3 | 1 & 2, 3 & 4 |
|-------------+----------------+--------------+--------------|
| 80486DX2 | Open | 2 & 3 | 1 & 2, 3 & 4 |
|-------------+----------------+--------------+--------------|
| 80486DX4 | 1 & 2 | 1 & 2 | 1 & 2, 3 & 4 |
|-------------+----------------+--------------+--------------|
| P24D | 1 & 2, 4 & 5 | 1 & 2, 4 & 5 | 1 & 2, 3 & 4 |
|-------------+----------------+--------------+--------------|
| Pentium | 1 & 2 | 1 & 2 | 1 & 2, 3 & 4 |
| Overdrive | | | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU TYPE CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Type | JP17 | JP18 | JP19 | JP35 |
|------------+------------+------------+------------+--------|
| CX486M6 | Open | 2 & 3, 4 & | 2 & 3, 4 & | Open |
| | | 5 | 5 | |
|------------+------------+------------+------------+--------|
| UMC486 | 3 & 4 | 1 & 2 | Open | Closed |
|------------+------------+------------+------------+--------|
| 80486SX | Open | Open | Open | Closed |
|------------+------------+------------+------------+--------|
| CX486M7 | 1 & 2 | 2 & 3, 4 & | 2 & 3 | Open |
| | | 5 | | |
|------------+------------+------------+------------+--------|
| AMD486DXL | 1 & 2, 3 & | 1 & 2 | Open | Closed |
| | 4 | | | |
|------------+------------+------------+------------+--------|
| SL80486DX | 1 & 2 | 5 & 6 | 1 & 2, 3 & | Open |
| | | | 4 | |
|------------+------------+------------+------------+--------|
| SL80486DX2 | 1 & 2 | 5 & 6 | 1 & 2, 3 & | Open |
| | | | 4 | |
|------------+------------+------------+------------+--------|
| 80486DX | 1 & 2 | Open | Open | Closed |
|------------+------------+------------+------------+--------|
| 80486DX2 | 1 & 2 | Open | Open | Closed |
|------------+------------+------------+------------+--------|
| 80486DX4 | 1 & 2 | 5 & 6 | 1 & 2, 3 & | Open |
| | | | 4 | |
|------------+------------+------------+------------+--------|
| P24D | 1 & 2 | 3 & 4, 5 & | 1 & 2, 3 & | Open |
| | | 6 | 4 | |
|------------+------------+------------+------------+--------|
| Pentium | 2 & 3 | 5 & 6 | 1 & 2, 3 & | Open |
| Overdrive | | | 4 | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU TYPE CONFIGURATION |
|------------------------------------------------------------|
| Type | JP20 | JP23 |
|-----------------------+------------------+-----------------|
| All CPU | Open | Open |
|-----------------------+------------------+-----------------|
| AM80486DX2-66/80 only | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED CONFIGURATION |
|------------------------------------------------------------|
| Speed | JP4 | JP5 | JP6 |
|---------------+--------------+--------------+--------------|
| 25MHz | Open | Open | Closed |
|---------------+--------------+--------------+--------------|
| 33MHz | Closed | Closed | Closed |
|---------------+--------------+--------------+--------------|
| 40MHz | Open | Closed | Closed |
|---------------+--------------+--------------+--------------|
| 50iMHz | Open | Open | Closed |
|---------------+--------------+--------------+--------------|
| 50MHz | Closed | Open | Open |
|---------------+--------------+--------------+--------------|
| 66iMHz | Closed | Closed | Closed |
|---------------+--------------+--------------+--------------|
| 75iMHz | Open | Open | Closed |
|---------------+--------------+--------------+--------------|
| 100iMHz | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE CONFIGURATION |
|------------------------------------------------------------|
| Voltage | JP14 | JP16 | JP27 |
|---------+----------------+----------------+----------------|
| 3.45v | pins 1 & 2 | pins 1 & 2 | pins 1 & 2 |
| | closed | closed | closed |
|---------+----------------+----------------+----------------|
| 5v | pins 2 & 3 | pins 2 & 3 | pins 2 & 3 |
| | closed | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VESA WAIT STATE CONFIGURATION |
|------------------------------------------------------------|
| Wait states | JP22 |
|-------------------------------+----------------------------|
| 0 wait states | Open |
|-------------------------------+----------------------------|
| 1 wait state | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BUS SPEED CONFIGURATION |
|------------------------------------------------------------|
| CPU speed | JP21 |
|-------------------------------+----------------------------|
| <= 33MHz | Open |
|-------------------------------+----------------------------|
| > 33MHz | Closed |
+------------------------------------------------------------+
