# SILICON STAR INTERNATIONAL, INC.
FU3
Processor 80386SX
Processor Speed 25/33MHz
Chip Set C & T
Max. Onboard DRAM 32MB
Cache 32/64/128/256KB
BIOS AMI
Dimensions 330mm x 218mm
I/O Options None
NPU Options 80387SX/3167

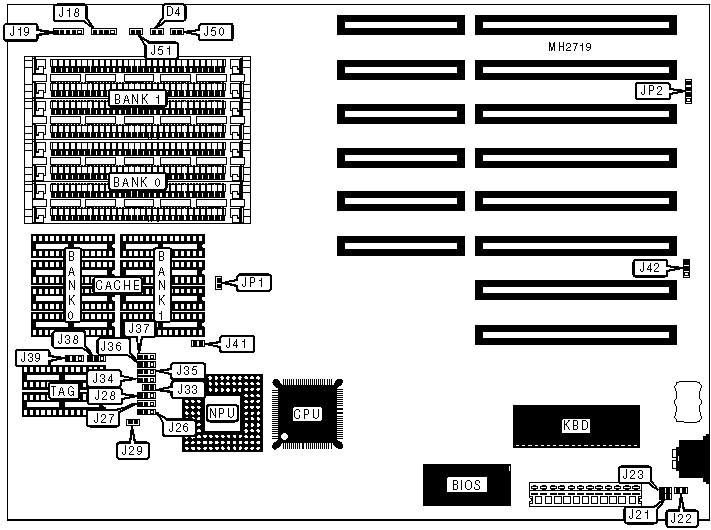

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+-------------------+----------|
| Turbo LED | D4 | Power LED & | J19 |
| | | keylock | |
|------------------+----------+-------------------+----------|
| External battery | JP2 | Turbo switch | J50 |
|------------------+----------+-------------------+----------|
| Speaker | J18 | Reset switch | J51 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper | Position |
|--------------------------------------+--------+------------|
| » | Factory configured - do not | J21 | Open |
| | alter | | |
|---+----------------------------------+--------+------------|
| » | Fast gate A20 enabled | J22 | Closed |
|---+----------------------------------+--------+------------|
| | Fast gate A20 disabled | J22 | Open |
|---+----------------------------------+--------+------------|
| » | Monitor type select color | J23 | Closed |
|---+----------------------------------+--------+------------|
| | Monitor type select monochrome | J23 | Open |
|---+----------------------------------+--------+------------|
| » | CMOS memory normal operation | J42 | pins 2 & 3 |
| | | | closed |
|---+----------------------------------+--------+------------|
| | CMOS memory clear | J42 | pins 1 & 2 |
| | | | closed |
|---+----------------------------------+--------+------------|
| » | Factory configured - do not | JP1 | N/A |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 1MB | (4) 256K x 9 | NONE |
|------------------+--------------------+--------------------|
| 2MB | (4) 256K x 9 | (4) 256K x 9 |
|------------------+--------------------+--------------------|
| 4MB | (4) 1M x 9 | NONE |
|------------------+--------------------+--------------------|
| 8MB | (4) 1M x 9 | (4) 1M x 9 |
|------------------+--------------------+--------------------|
| 16MB | (4) 4M x 9 | NONE |
|------------------+--------------------+--------------------|
| 32MB | (4) 4M x 9 | (4) 4M x 9 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | TAG |
|------------+---------------+---------------+---------------|
| 32KB | (4) 8K x 8 | NONE | (2) 16K x 8 |
|------------+---------------+---------------+---------------|
| 64KB | (4) 8K x 8 | (4) 8K x 8 | (2) 16K x 8 |
|------------+---------------+---------------+---------------|
| 128KB | (4) 32K x 8 | NONE | (2) 64K x 8 |
|------------+---------------+---------------+---------------|
| 256KB | (4) 32K x 8 | (4) 32K x 8 | (2) 64K x 8 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | J26 | J27 | J28 | J29 | J33 | J34 | J35 |
|-------+------+-------+------+--------+--------+------+-----|
| 32KB | 1 & | Open | Open | Closed | Closed | 1 & | 2 & |
| | 2 | | | | | 2 | 3 |
|-------+------+-------+------+--------+--------+------+-----|
| 64KB | 1 & | 1 & 2 | Open | Closed | Closed | Open | 1 & |
| | 2 | | | | | | 2 |
|-------+------+-------+------+--------+--------+------+-----|
| 128KB | 2 & | 1 & 2 | 2 & | Closed | Open | 1 & | 1 & |
| | 3 | | 3 | | | 2 | 2 |
|-------+------+-------+------+--------+--------+------+-----|
| 256KB | 2 & | 1 & 2 | 1 & | Open | Open | 1 & | 1 & |
| | 3 | | 2 | | | 2 | 2 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION( CON’T) |
|------------------------------------------------------------|
| Size | J36 | J37 | J38 | J39 | J41 | J52 | J60 |
|--------+------+------+-------+-----+--------+-----+--------|
| 32KB | 2 & | 2 & | Open | 2 & | Open | 1 & | Open |
| | 3 | 3 | | 3 | | 2 | |
|--------+------+------+-------+-----+--------+-----+--------|
| 64KB | 2 & | 2 & | 1 & 2 | 1 & | Open | 1 & | Open |
| | 3 | 3 | | 2 | | 2 | |
|--------+------+------+-------+-----+--------+-----+--------|
| 128KB | 1 & | 1 & | 2 & 3 | 2 & | Closed | 2 & | Open |
| | 2 | 2 | | 3 | | 3 | |
|--------+------+------+-------+-----+--------+-----+--------|
| 256KB | 1 & | 1 & | 2 & 3 | 1 & | Closed | 2 & | Closed |
| | 2 | 2 | | 2 | | 3 | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
| The locations of J52 & J60 are unidentified. |
+------------------------------------------------------------+
