# AMPTRON INTERNATIONAL, INC.
PM-502P
Processor Pentium
Processor Speed 60/66MHz
Chip Set Intel
Max. Onboard DRAM 192MB
Cache 256/512KB
BIOS Award
Dimensions 330mm x 218mm
I/O Options 32-bit PCI slots (4)
NPU Options None

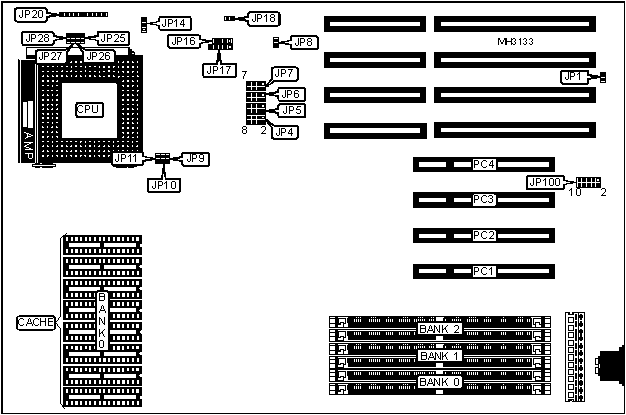

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Speaker | JP16 | Reset switch | JP18 |
|-------------------+----------+------------------+----------|
| Power LED & | JP17 | 32-bit PCI slots | PC1 - |
| keylock | | | PC4 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper | Position |
|---------------------------------------+---------+----------|
| » | Factory configured - do not alter | JP1 | Open |
|---+-----------------------------------+---------+----------|
| » | CMOS memory normal operation | JP8 | Open |
|---+-----------------------------------+---------+----------|
| | CMOS memory clear | JP8 | Closed |
|---+-----------------------------------+---------+----------|
| » | Factory configured - do not alter | JP20 | Open |
|---+-----------------------------------+---------+----------|
| » | Factory configured - do not alter | JP25 | Closed |
|---+-----------------------------------+---------+----------|
| » | Factory configured - do not alter | JP26 | Closed |
|---+-----------------------------------+---------+----------|
| » | Factory configured - do not alter | JP27 | Closed |
|---+-----------------------------------+---------+----------|
| » | Factory configured - do not alter | JP28 | Closed |
|------------------------------------------------------------|
| Note: The actual size of JP20 is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 2MB | (2) 256K x 36 | NONE | NONE |
|------------+---------------+---------------+---------------|
| 4MB | (2) 256K x 36 | (2) 256K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 4MB | (2) 512K x 36 | NONE | NONE |
|------------+---------------+---------------+---------------|
| 6MB | (2) 256K x 36 | (2) 256K x 36 | (2) 256K x 36 |
|------------+---------------+---------------+---------------|
| 8MB | (2) 512K x 36 | (2) 512K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 8MB | (2) 1M x 36 | NONE | NONE |
|------------+---------------+---------------+---------------|
| 12MB | (2) 512K x 36 | (2) 512K x 36 | (2) 512K x 36 |
|------------+---------------+---------------+---------------|
| 12MB | (2) 1M x 36 | (2) 512K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 16MB | (2) 1M x 36 | (2) 512K x 36 | (2) 512K x 36 |
|------------+---------------+---------------+---------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 16MB | (2) 2M x 36 | NONE | NONE |
|------------+---------------+---------------+---------------|
| 20MB | (2) 1M x 36 | (2) 1M x 36 | (2) 512K x 36 |
|------------+---------------+---------------+---------------|
| 20MB | (2) 2M x 36 | (2) 512K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 24MB | (2) 1M x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 24MB | (2) 2M x 36 | (2) 512K x 36 | (2) 512K x 36 |
|------------+---------------+---------------+---------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 32MB | (2) 4M x 36 | NONE | NONE |
|------------+---------------+---------------+---------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 32MB | (2) 2M x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 48MB | (2) 4M x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 48MB | (2) 2M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 64MB | (2) 8M x 36 | NONE | NONE |
|------------+---------------+---------------+---------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 64MB | (2) 4M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 96MB | (2) 8M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 96MB | (2) 4M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 128MB | (2) 8M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 192MB | (2) 8M x 36 | (2) 8M x 36 | (2) 8M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 256KB | (8) 32K x 8 |
|----------------------------+-------------------------------|
| 512KB | (8) 64K x 8 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | JP14 |
|----------------------------+-------------------------------|
| 256KB | pins 1 & 2 closed |
|----------------------------+-------------------------------|
| 512KB | pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED CONFIGURATION |
|------------------------------------------------------------|
| Speed | JP9 | JP10 | JP11 |
|--------------+---------------+--------------+--------------|
| 60MHz | Open | Closed | Open |
|--------------+---------------+--------------+--------------|
| 66MHz | Closed | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PCI IRQ CONFIGURATION (INTA) |
|------------------------------------------------------------|
| IRQ | JP7 |
|----------------------------+-------------------------------|
| IRQ10 | pins 7 & 8 closed |
|----------------------------+-------------------------------|
| IRQ11 | pins 5 & 6 closed |
|----------------------------+-------------------------------|
| IRQ14 | pins 3 & 4 closed |
|----------------------------+-------------------------------|
| IRQ15 | pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PCI IRQ CONFIGURATION (INTB) |
|------------------------------------------------------------|
| IRQ | JP6 |
|----------------------------+-------------------------------|
| IRQ10 | pins 7 & 8 closed |
|----------------------------+-------------------------------|
| IRQ11 | pins 5 & 6 closed |
|----------------------------+-------------------------------|
| IRQ14 | pins 3 & 4 closed |
|----------------------------+-------------------------------|
| IRQ15 | pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PCI IRQ CONFIGURATION (INTC) |
|------------------------------------------------------------|
| IRQ | JP5 |
|----------------------------+-------------------------------|
| IRQ10 | pins 7 & 8 closed |
|----------------------------+-------------------------------|
| IRQ11 | pins 5 & 6 closed |
|----------------------------+-------------------------------|
| IRQ14 | pins 3 & 4 closed |
|----------------------------+-------------------------------|
| IRQ15 | pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PCI IRQ CONFIGURATION (INTD) |
|------------------------------------------------------------|
| IRQ | JP4 |
|----------------------------+-------------------------------|
| IRQ10 | pins 7 & 8 closed |
|----------------------------+-------------------------------|
| IRQ11 | pins 5 & 6 closed |
|----------------------------+-------------------------------|
| IRQ14 | pins 3 & 4 closed |
|----------------------------+-------------------------------|
| IRQ15 | pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PCI IRQ CONFIGURATION |
|------------------------------------------------------------|
| IRQ | JP100 pin used |
|-------------------------+----------------------------------|
| IRQ6 | 1 |
|-------------------------+----------------------------------|
| IRQ5 | 2 |
|-------------------------+----------------------------------|
| IRQ7 | 3 |
|-------------------------+----------------------------------|
| IRQ14 | 4 |
|-------------------------+----------------------------------|
| IRQ15 | 5 |
|-------------------------+----------------------------------|
| IRQ10 | 6 |
|-------------------------+----------------------------------|
| IRQ3 | 7 |
|-------------------------+----------------------------------|
| IRQ4 | 8 |
|-------------------------+----------------------------------|
| IRQ11 | 9 |
|-------------------------+----------------------------------|
| IRQ12 | 10 |
|------------------------------------------------------------|
| Note: A single wire from the controller card is installed |
| on the proper IRQ setting. If this table is used, make |
| sure corresponding jumpers JP4 - JP7 are open. |
+------------------------------------------------------------+
