# ASPEN SYSTEMS, INC.
TIMBERLINE
Processor Alpha
Processor 266/300/333MHz
Speed
Chip Set Digital
Max. Onboard 1024MB
DRAM
Cache 2/4/8/16MB
BIOS Aspen
Dimensions 336mm x 311mm
I/O Options 32-bit PCI slots (5), 64-bit PCI slots (2),
floppy drive interface, parallel port, PS/2 mouse
interface, serial ports (2)
NPU Options None

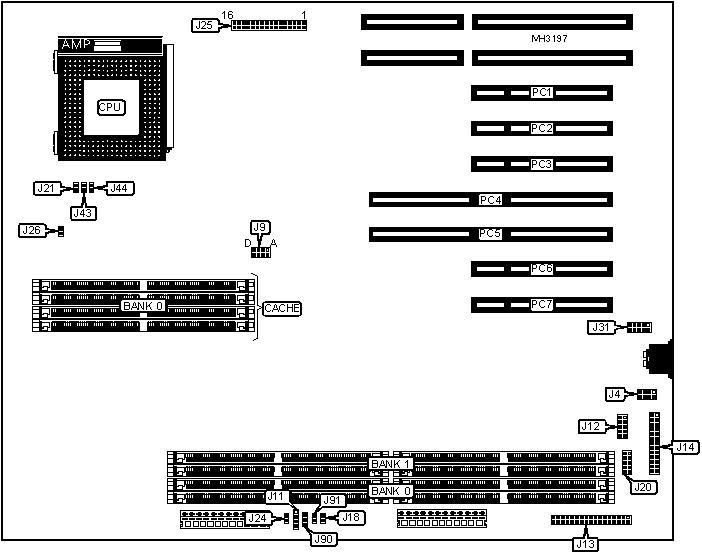

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|--------------------+----------+---------------+------------|
| Remote diagnostics | J4 | Reset switch | J24 |
|--------------------+----------+---------------+------------|
| Speaker | J11 | PS/2 mouse | J31 |
| | | interface | |
|--------------------+----------+---------------+------------|
| Serial port 2 | J12 | LED | J90 |
|--------------------+----------+---------------+------------|
| Floppy drive | J13 | LED | J91 |
| interface | | | |
|--------------------+----------+---------------+------------|
| Parallel port | J14 | 32-bit PCI | PC1 - PC3, |
| | | slots | PC6 & 7 |
|--------------------+----------+---------------+------------|
| Keylock | J18 | 64-bit PCI | PC4 & PC5 |
| | | slots | |
|--------------------+----------+---------------+------------|
| Serial port 1 | J20 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper | Position |
|--------------------------------------+----------+----------|
| » | Factory configured - do not | J25 (11) | Open |
| | alter | | |
|---+----------------------------------+----------+----------|
| » | Factory configured - do not | J25 (12) | Closed |
| | alter | | |
|---+----------------------------------+----------+----------|
| » | Factory configured - do not | J25 (13) | Open |
| | alter | | |
|---+----------------------------------+----------+----------|
| » | Factory configured - do not | J25 (14) | Open |
| | alter | | |
|---+----------------------------------+----------+----------|
| » | Factory configured - do not | J25 (15) | Open |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 16MB | (4) 1M x 36 | NONE |
|------------------+--------------------+--------------------|
| 32MB | (4) 2M x 36 | NONE |
|------------------+--------------------+--------------------|
| 32MB | (4) 1M x 36 | (4) 1M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (4) 4M x 36 | NONE |
|------------------+--------------------+--------------------|
| 64MB | (4) 2M x 36 | (4) 2M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (4) 8M x 36 | NONE |
|------------------+--------------------+--------------------|
| 128MB | (4) 4M x 36 | (4) 4M x 36 |
|------------------+--------------------+--------------------|
| 256MB | (4) 16M x 36 | NONE |
|------------------+--------------------+--------------------|
| 256MB | (4) 8M x 36 | (4) 8M x 36 |
|------------------+--------------------+--------------------|
| 512MB | (4) 32M x 36 | NONE |
|------------------+--------------------+--------------------|
| 512MB | (4) 16M x 36 | (4) 16M x 36 |
|------------------+--------------------+--------------------|
| 1024MB | (4) 32M x 36 | (4) 32M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | J25 (1) | J25 (2) |
|-------------------+--------------------+-------------------|
| 16MB | Closed | Closed |
|-------------------+--------------------+-------------------|
| 32MB | Open | Open |
|-------------------+--------------------+-------------------|
| 32MB | Closed | Closed |
|-------------------+--------------------+-------------------|
| 64MB | Closed | Open |
|-------------------+--------------------+-------------------|
| 64MB | Open | Open |
|-------------------+--------------------+-------------------|
| 128MB | Open | Closed |
|-------------------+--------------------+-------------------|
| 128MB | Closed | Open |
|-------------------+--------------------+-------------------|
| 256MB | Closed | Closed |
|-------------------+--------------------+-------------------|
| 256MB | Open | Closed |
|-------------------+--------------------+-------------------|
| 512MB | Open | Open |
|-------------------+--------------------+-------------------|
| 512MB | Closed | Closed |
|-------------------+--------------------+-------------------|
| 1024MB | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM SPEED CONFIGURATION |
|------------------------------------------------------------|
| Speed | J25 (3) | J25 (4) |
|------------------+--------------------+--------------------|
| 60ns | Open | Open |
|------------------+--------------------+--------------------|
| 70ns | Closed | Open |
|------------------+--------------------+--------------------|
| 80ns | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|-----------------------------+------------------------------|
| 2MB | 2MB |
|-----------------------------+------------------------------|
| 4MB | 4MB |
|-----------------------------+------------------------------|
| 8MB | 8MB |
|-----------------------------+------------------------------|
| 16MB | 16MB |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
|Size | J21 |J25 (5) |J25 (6) |J25 (7)| J26 | J43 | J44 |
|-----+-------+--------+--------+-------+------+------+------|
| 2MB |Closed | Closed | Open | Open | Open |Closed|Closed|
|-----+-------+--------+--------+-------+------+------+------|
| 4MB |Closed | Open | Closed |Closed |Closed|Closed| Open |
|-----+-------+--------+--------+-------+------+------+------|
| 8MB |Closed | Open | Closed | Open | Open | Open | Open |
|-----+-------+--------+--------+-------+------+------+------|
|16MB | Open | Open | Open |Closed | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE SPEED CONFIGURATION |
|------------------------------------------------------------|
| Speed | J25 (8) | J25 (9) | J25 (10) |
|-------------+---------------+--------------+---------------|
| 10ns | Closed | Open | Open |
|-------------+---------------+--------------+---------------|
| 12ns | Open | Closed | Closed |
|-------------+---------------+--------------+---------------|
| 15ns | Open | Closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED CONFIGURATION |
|------------------------------------------------------------|
| Speed | J9B | J9C | J9D |
|---------------+--------------+--------------+--------------|
| 266MHz | Closed | Closed | Closed |
|---------------+--------------+--------------+--------------|
| 300MHz | Closed | Closed | Open |
|---------------+--------------+--------------+--------------|
| 333MHz | Closed | Open | Closed |
+------------------------------------------------------------+
