# AMERICAN MEGATRENDS, INC.
TITAN II PCI
Processor Pentium
Processor Speed 75/90/100MHz
Chip Set Unidentified
Video Chip Set None
Maximum Onboard 512MB
Memory
Maximum Video None
Memory
Cache 256/512KB
BIOS AMI
Dimensions 351mm x 307mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, PS/2 mouse interface, serial
ports (2), green VGA interface
NPU Options None
IMG IMG 1
+------------------------------------------------------------+

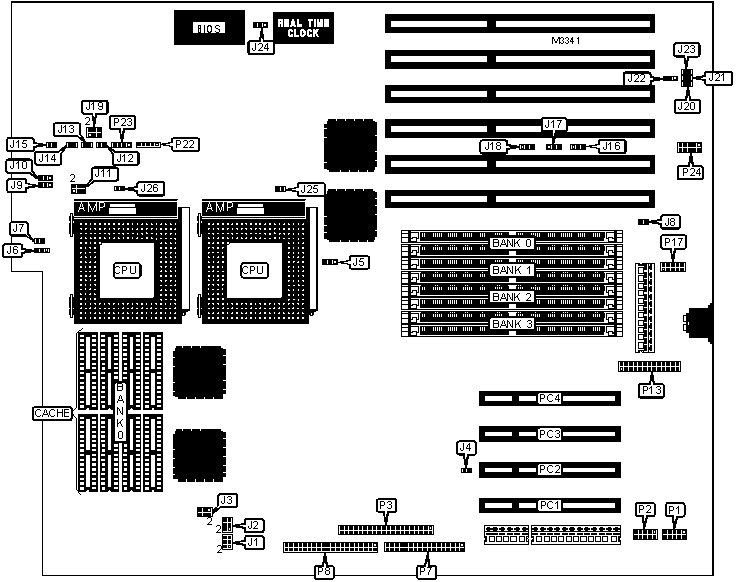

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Reset switch | J12 | Serial port 2 | P2 |
|-------------------+----------+------------------+----------|
| Turbo LED | J13 | IDE interface 1 | P3 |
|-------------------+----------+------------------+----------|
| IDE interface LED | J14 | Floppy drive | P7 |
| | | interface | |
|-------------------+----------+------------------+----------|
| Diagnostic LED | J15 | IDE interface 2 | P8 |
|-------------------+----------+------------------+----------|
| Green PC | J20 | Parallel port | P13 |
| connector | | | |
|-------------------+----------+------------------+----------|
| Password LED | J21 | PS/2 mouse | P17 |
| | | interface | |
|-------------------+----------+------------------+----------|
| Green PC | J23 | Power LED & | P22 |
| connector | | keylock | |
|-------------------+----------+------------------+----------|
| Chassis fan power | J25 | Speaker | P23 |
|-------------------+----------+------------------+----------|
| Chassis fan power | J26 | Green VGA | P24 |
| | | interface | |
|-------------------+----------+------------------+----------|
| Serial port 1 | P1 | 32-bit PCI slots | PC1 - |
| | | | PC4 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|---------------------------------------+-------+------------|
| | Jumper information unavailable | J4 | N/A |
|---+-----------------------------------+-------+------------|
| » | Factory configured - do not alter | J5 | Pins 2 & 3 |
| | CPU type select | | closed |
|---+-----------------------------------+-------+------------|
| | Single processor installed | J6 | Pins 2 & 3 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| | Dual processors installed | J6 | Pins 1 & 2 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| | Jumper information unavailable | J8 | N/A |
|---+-----------------------------------+-------+------------|
| | PLL normal operation | J10 | Pins 2 & 3 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| | PLL test mode | J10 | Pins 1 & 2 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| » | Parallel port IRQ select IRQ7 | J18 | Pins 1 & 2 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| | Parallel port IRQ select IRQ5 | J18 | Pins 2 & 3 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| | Password LED select power LED | J22 | Pins 1 & 2 |
| | through password LED | | closed |
|---+-----------------------------------+-------+------------|
| | Password LED select separate LED | J22 | Pins 2 & 3 |
| | through J21. | | closed |
|---+-----------------------------------+-------+------------|
| » | Flash BIOS voltage select 12v | J24 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|------+-------------+-------------+------------+------------|
| 2MB | (2) 256K x | None | None | None |
| | 36 | | | |
|------+-------------+-------------+------------+------------|
| 4MB | (2) 512K x | None | None | None |
| | 36 | | | |
|------+-------------+-------------+------------+------------|
| 4MB | (2) 256K x | (2) 256K x | None | None |
| | 36 | 36 | | |
|------+-------------+-------------+------------+------------|
| 6MB | (2) 512K x | (2) 256K x | None | None |
| | 36 | 36 | | |
|------+-------------+-------------+------------+------------|
| 6MB | (2) 256K x | (2) 256K x | (2) 256K x | None |
| | 36 | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 6MB | (2) 256K x | (2) 512K x | None | None |
| | 36 | 36 | | |
|------+-------------+-------------+------------+------------|
| 8MB | (2) 1M x 36 | None | None | None |
|------+-------------+-------------+------------+------------|
| 8MB | (2) 512K x | (2) 256K x | (2) 256K x | None |
| | 36 | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 8MB | (2) 512K x | (2) 512K x | None | None |
| | 36 | 36 | | |
|------+-------------+-------------+------------+------------|
| 8MB | (2) 256K x | (2) 256K x | (2) 256K x | (2) 256K x |
| | 36 | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 10MB | (2) 1M x 36 | (2) 256K x | None | None |
| | | 36 | | |
|------+-------------+-------------+------------+------------|
| 10MB | (2) 512K x | (2) 256K x | (2) 256K x | (2) 256K x |
| | 36 | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 10MB | (2) 256K x | (2) 512K x | (2) 512K x | None |
| | 36 | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 10MB | (2) 256K x | (2) 1M x 36 | None | None |
| | 36 | | | |
|------+-------------+-------------+------------+------------|
| 12MB | (2) 1M x 36 | (2) 256K x | (2) 256K x | None |
| | | 36 | 36 | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CON'T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|------+-------------+-------------+------------+------------|
| 12MB | (2) 1M x 36 | (2) 512K x | None | None |
| | | 36 | | |
|------+-------------+-------------+------------+------------|
| 12MB | (2) 512K x | (2) 512K x | (2) 512K x | None |
| | 36 | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 12MB | (2) 512K x | (2) 1M x 36 | None | None |
| | 36 | | | |
|------+-------------+-------------+------------+------------|
| 14MB | (2) 1M x 36 | (2) 256K x | (2) 256K x | (2) 256K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 14MB | (2) 256K x | (2) 512K x | (2) 512K x | (2) 512K x |
| | 36 | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 16MB | (2) 2M x 36 | None | None | None |
|------+-------------+-------------+------------+------------|
| 16MB | (2) 1M x 36 | (2) 512K x | (2) 512K x | None |
| | | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 16MB | (2) 512K x | (2) 512K x | (2) 512K x | (2) 512K x |
| | 36 | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 18MB | (2) 2M x 36 | (2) 256K x | None | None |
| | | 36 | | |
|------+-------------+-------------+------------+------------|
| 18MB | (2) 256K x | (2) 1M x 36 | (2) 1M x | None |
| | 36 | | 36 | |
|------+-------------+-------------+------------+------------|
| 18MB | (2) 256K x | (2) 2M x 36 | None | None |
| | 36 | | | |
|------+-------------+-------------+------------+------------|
| 20MB | (2) 2M x 36 | (2) 256K x | (2) 256K x | None |
| | | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 20MB | (2) 2M x 36 | (2) 512K x | None | None |
| | | 36 | | |
|------+-------------+-------------+------------+------------|
| 20MB | (2) 1M x 36 | (2) 512K x | (2) 512K x | (2) 512K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 20MB | (2) 512K x | (2) 1M x 36 | (2) 1M x | None |
| | 36 | | 36 | |
|------+-------------+-------------+------------+------------|
| 20MB | (2) 512K x | (2) 2M x 36 | None | None |
| | 36 | | | |
|------+-------------+-------------+------------+------------|
| 22MB | (2) 2M x 36 | (2) 256K x | (2) 256K x | (2) 256K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 24MB | (2) 2M x 36 | (2) 512K x | (2) 512K x | None |
| | | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 24MB | (2) 1M x 36 | (2) 1M x 36 | (2) 1M x | None |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 24MB | (2) 1M x 36 | (2) 2M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 26MB | (2) 256K x | (2) 1M x 36 | (2) 1M x | (2) 1M x |
| | 36 | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 28MB | (2) 2M x 36 | (2) 512K x | (2) 512K x | (2) 512K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 28MB | (2) 512K x | (2) 1M x 36 | (2) 1M x | (2) 1M x |
| | 36 | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 32MB | (2) 4M x 36 | None | None | None |
|------+-------------+-------------+------------+------------|
| 32MB | (2) 2M x 36 | (2) 1M x 36 | (2) 1M x | None |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 32MB | (2) 1M x 36 | (2) 1M x 36 | (2) 1M x | (2) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 34MB | (2) 4M x 36 | (2) 256K x | None | None |
| | | 36 | | |
|------+-------------+-------------+------------+------------|
| 34MB | (2) 256K x | (2) 2M x 36 | (2) 2M x | None |
| | 36 | | 36 | |
|------+-------------+-------------+------------+------------|
| 34MB | (2) 256K x | (2) 4M x 36 | None | None |
| | 36 | | | |
|------+-------------+-------------+------------+------------|
| 36MB | (2) 4M x 36 | (2) 256K x | (2) 256K x | None |
| | | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 36MB | (2) 4M x 36 | (2) 512K x | None | None |
| | | 36 | | |
|------+-------------+-------------+------------+------------|
| 36MB | (2) 512K x | (2) 2M x 36 | (2) 2M x | None |
| | 36 | | 36 | |
|------+-------------+-------------+------------+------------|
| 36MB | (2) 512K x | (2) 4M x 36 | None | None |
| | 36 | | | |
|------+-------------+-------------+------------+------------|
| 38MB | (2) 4M x 36 | (2) 256K x | (2) 256K x | (2) 256K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 40MB | (2) 4M x 36 | (2) 512K x | (2) 512K x | None |
| | | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 40MB | (2) 2M x 36 | (2) 1M x 36 | (2) 1M x | (2) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 40MB | (2) 1M x 36 | (2) 2M x 36 | (2) 2M x | None |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 40MB | (2) 1M x 36 | (2) 4M x 36 | None | None |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CON'T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|-------+-------------+------------+------------+------------|
| 44MB | (2) 4M x 36 | (2) 512K x | (2) 512K x | (2) 512K x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 48MB | (2) 4M x 36 | (2) 1M x | (2) 1M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 48MB | (2) 4M x 36 | (2) 2M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 48MB | (2) 2M x 36 | (2) 2M x | (2) 2M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 48MB | (2) 2M x 36 | (2) 4M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 50MB | (2) 256K x | (2) 2M x | (2) 2M x | (2) 2M x |
| | 36 | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 52MB | (2) 512K x | (2) 2M x | (2) 2M x | (2) 2M x |
| | 36 | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 56MB | (2) 4M x 36 | (2) 1M x | (2) 1M x | (2) 1M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 56MB | (2) 1M x 36 | (2) 2M x | (2) 2M x | (2) 2M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 64MB | (2) 8M x 36 | None | None | None |
|-------+-------------+------------+------------+------------|
| 64MB | (2) 4M x 36 | (2) 2M x | (2) 2M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 64MB | (2) 4M x 36 | (2) 4M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 64MB | (2) 2M x 36 | (2) 2M x | (2) 2M x | (2) 2M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 66MB | (2) 8M x 36 | (2) 256K x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 66MB | (2) 256K x | (2) 4M x | (2) 4M x | None |
| | 36 | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 66MB | (2) 256K x | (2) 8M x | None | None |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 68MB | (2) 8M x 36 | (2) 256K x | (2) 256K x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 68MB | (2) 8M x 36 | (2) 512K x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 68MB | (2) 512K x | (2) 4M x | (2) 4M x | None |
| | 36 | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 68MB | (2) 512K x | (2) 8M x | None | None |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 70MB | (2) 8M x 36 | (2) 256K x | (2) 256K x | (2) 256K x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 72MB | (2) 8M x 36 | (2) 512K x | (2) 512K x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 72MB | (2) 8M x 36 | (2) 1M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 72MB | (2) 1M x 36 | (2) 4M x | (2) 4M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 72MB | (2) 1M x 36 | (2) 8M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 76MB | (2) 8M x 36 | (2) 512K x | (2) 512K x | (2) 512K x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 80MB | (2) 8M x 36 | (2) 1M x | (2) 1M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 80MB | (2) 8M x 36 | (2) 2M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 80MB | (2) 4M x 36 | (2) 2M x | (2) 2M x | (2) 2M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 80MB | (2) 2M x 36 | (2) 4M x | (2) 4M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 80MB | (2) 2M x 36 | (2) 8M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 88MB | (2) 8M x 36 | (2) 1M x | (2) 1M x | (2) 1M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 96MB | (2) 8M x 36 | (2) 2M x | (2) 2M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 96MB | (2) 8M x 36 | (2) 4M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 96MB | (2) 4M x 36 | (2) 4M x | (2) 4M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 96MB | (2) 4M x 36 | (2) 8M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 98MB | (2) 256K x | (2) 4M x | (2) 4M x | (2) 4M x |
| | 36 | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 100MB | (2) 512K x | (2) 4M x | (2) 4M x | (2) 4M x |
| | 36 | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 104MB | (2) 1M x 36 | (2) 4M x | (2) 4M x | (2) 4M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 112MB | (2) 8M x 36 | (2) 2M x | (2) 2M x | (2) 2M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 112MB | (2) 2M x 36 | (2) 4M x | (2) 4M x | (2) 4M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 128MB | (2) 8M x 36 | (2) 4M x | (2) 4M x | None |
| | | 36 | 36 | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CON'T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|-------+-------------+------------+------------+------------|
| 128MB | (2) 8M x 36 | (2) 8M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 128MB | (2) 4M x 36 | (2) 4M x | (2) 4M x | (2) 4M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 128MB | (2) 16M x | None | None | None |
| | 36 | | | |
|-------+-------------+------------+------------+------------|
| 130MB | (2) 256K x | (2) 8M x | (2) 8M x | None |
| | 36 | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 130MB | (2) 16M x | (2) 256K x | None | None |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 132MB | (2) 512K x | (2) 8M x | (2) 8M x | None |
| | 36 | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 132MB | (2) 16M x | (2) 256K x | (2) 256K x | None |
| | 36 | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 134MB | (2) 16M x | (2) 256K x | (2) 256K x | (2) 256K x |
| | 36 | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 136MB | (2) 1M x 36 | (2) 8M x | (2) 8M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 136MB | (2) 16M x | (2) 1M x | None | None |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 144MB | (2) 2M x 36 | (2) 8M x | (2) 8M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 144MB | (2) 16M x | (2) 1M x | (2) 1M x | None |
| | 36 | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 152MB | (2) 16M x | (2) 1M x | (2) 1M x | (2) 1M x |
| | 36 | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 160MB | (2) 8M x 36 | (2) 4M x | (2) 4M x | (2) 4M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 160MB | (2) 4M x 36 | (2) 8M x | (2) 8M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 192MB | (2) 8M x 36 | (2) 8M x | (2) 8M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 194MB | (2) 256K x | (2) 8M x | (2) 8M x | (2) 8M x |
| | 36 | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 196MB | (2) 512K x | (2) 8M x | (2) 8M x | (2) 8M x |
| | 36 | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 200MB | (2) 1M x 36 | (2) 8M x | (2) 8M x | (2) 8M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 208MB | (2) 2M x 36 | (2) 8M x | (2) 8M x | (2) 8M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 224MB | (2) 4M x 36 | (2) 8M x | (2) 8M x | (2) 8M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 256MB | (2) 8M x 36 | (2) 8M x | (2) 8M x | (2) 8M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 256MB | (2) 16M x | (2) 16M x | None | None |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 384MB | (2) 16M x | (2) 16M x | (2) 16M x | None |
| | 36 | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 512MB | (2) 16M x | (2) 16M x | (2) 16M x | (2) 16M x |
| | 36 | 36 | 36 | 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 256KB | (8) 32K x 8 |
|----------------------------+-------------------------------|
| 512KB | (8) 64K x 8 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | J9 |
|----------------------------+-------------------------------|
| 256KB | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| 512KB | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION |
|------------------------------------------------------------|
| CPU speed | Clock speed | J7 |
|--------------------+--------------------+------------------|
| 75MHz | 50MHz | Open |
|--------------------+--------------------+------------------|
| 90MHz | 60MHz | Open |
|--------------------+--------------------+------------------|
| 100MHz | 50MHz | Closed |
|--------------------+--------------------+------------------|
| 100MHz | 66MHz | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL SELECTION |
|------------------------------------------------------------|
| Channel | J16 | J17 |
|------------------+--------------------+--------------------|
| » | Disabled | Open | Open |
|---+--------------+--------------------+--------------------|
| | 1 | Pins 1 & 2 closed | Pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| | 3 | Pins 2 & 3 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| 3.3V POWER SUPPLY SELECTION |
|------------------------------------------------------------|
| Setting | J1 | J2 | J3 | J11 | J19 |
|------------+---------+---------+---------+--------+--------|
| Internal | Open | Open | 1&2, | Open | 1&2, |
| | | | 3&4, | | 3&4, |
| | | | 5&6 | | 5&6 |
|------------+---------+---------+---------+--------+--------|
| External | 1&2, | 1&2, | Open | 1&2, | Open |
| | 3&4, | 3&4, | | 3&4, | |
| | 5&6 | 5&6 | | 5&6 | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. If |
| external setting is selected, connect power cables to P5 |
| and P6. |
+------------------------------------------------------------+
