# ASUS COMPUTER INTERNATIONAL
PCI/E-P54NP4 (REV. 1.3)
Processor Pentium
Processor Speed 75/90/100/120/133MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard Memory 512MB DRAM (EDO supported)
Maximum Video Memory None
Cache 256/512KB
BIOS Award
Dimensions 330mm x 218mm
I/O Options 32-bit PCI slots (4)
NPU Options None

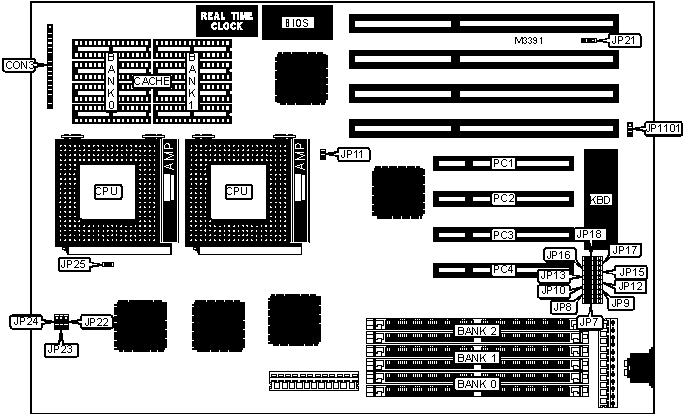

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|--------------+-----------------+------------+--------------|
| Keylock | CON3 pins 1 - 5 | Power LED | CON3 pins 15 |
| | | | & 16 |
|--------------+-----------------+------------+--------------|
| Speaker | CON3 pins 7 - | 32-bit PCI | PC1 - PC4 |
| | 10 | slots | |
|--------------+-----------------+------------+--------------|
| Reset switch | CON3 pins 12 & | | |
| | 13 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|--------------------------------------+--------+------------|
| » | Flash BIOS voltage select 5v | JP21 | Pins 1 & 2 |
| | | | closed |
|---+----------------------------------+--------+------------|
| | Flash BIOS voltage select 12v | JP21 | Pins 2 & 3 |
| | | | closed |
|---+----------------------------------+--------+------------|
| » | Factory configured - do not | JP24 | Pins 1 & 2 |
| | alter (.5 CPU external clock) | | closed |
|---+----------------------------------+--------+------------|
| » | Pipeline mode disabled | JP25 | Open |
|---+----------------------------------+--------+------------|
| | Pipeline mode enabled | JP25 | Closed |
|---+----------------------------------+--------+------------|
| | PS/2 mouse enabled | JP1101 | Pins 1 & 2 |
| | | | closed |
|---+----------------------------------+--------+------------|
| | PS/2 mouse disabled | JP1101 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 2MB | (2) 256K x 36 | None | None |
|------------+---------------+---------------+---------------|
| 4MB | (2) 512K x 36 | None | None |
|------------+---------------+---------------+---------------|
| 4MB | (2) 256K x 36 | (2) 256K x 36 | None |
|------------+---------------+---------------+---------------|
| 6MB | (2) 512K x 36 | (2) 256K x 36 | None |
|------------+---------------+---------------+---------------|
| 6MB | (2) 256K x 36 | (2) 256K x 36 | (2) 256K x 36 |
|------------+---------------+---------------+---------------|
| 6MB | (2) 256K x 36 | (2) 512K x 36 | None |
|------------+---------------+---------------+---------------|
| 8MB | (2) 1M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 8MB | (2) 512K x 36 | (2) 256K x 36 | (2) 256K x 36 |
|------------+---------------+---------------+---------------|
| 8MB | (2) 512K x 36 | (2) 512K x 36 | None |
|------------+---------------+---------------+---------------|
| 10MB | (2) 1M x 36 | (2) 256K x 36 | None |
|------------+---------------+---------------+---------------|
| 10MB | (2) 256K x 36 | (2) 512K x 36 | (2) 512K x 36 |
|------------+---------------+---------------+---------------|
| 10MB | (2) 256K x 36 | (2) 1M x 36 | None |
|------------+---------------+---------------+---------------|
| 12MB | (2) 1M x 36 | (2) 256K x 36 | (2) 256K x 36 |
|------------+---------------+---------------+---------------|
| 12MB | (2) 1M x 36 | (2) 512K x 36 | None |
|------------+---------------+---------------+---------------|
| 12MB | (2) 512K x 36 | (2) 512K x 36 | (2) 512K x 36 |
|------------+---------------+---------------+---------------|
| 12MB | (2) 512K x 36 | (2) 1M x 36 | None |
|------------+---------------+---------------+---------------|
| 16MB | (2) 2M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 16MB | (2) 1M x 36 | (2) 512K x 36 | (2) 512K x 36 |
|------------+---------------+---------------+---------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 | None |
|------------+---------------+---------------+---------------|
| 18MB | (2) 2M x 36 | (2) 256K x 36 | None |
|------------+---------------+---------------+---------------|
| 18MB | (2) 256K x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 18MB | (2) 256K x 36 | (2) 2M x 36 | None |
|------------+---------------+---------------+---------------|
| 20MB | (2) 2M x 36 | (2) 256K x 36 | (2) 256K x 36 |
|------------+---------------+---------------+---------------|
| 20MB | (2) 2M x 36 | (2) 512K x 36 | None |
|------------+---------------+---------------+---------------|
| 20MB | (2) 512K x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 20MB | (2) 512K x 36 | (2) 2M x 36 | None |
|------------+---------------+---------------+---------------|
| 24MB | (2) 2M x 36 | (2) 512K x 36 | (2) 512K x 36 |
|------------+---------------+---------------+---------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 | None |
|------------+---------------+---------------+---------------|
| 24MB | (2) 1M x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 24MB | (2) 1M x 36 | (2) 2M x 36 | None |
|------------+---------------+---------------+---------------|
| 32MB | (2) 4M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 32MB | (2) 2M x 36 | (2) 1M x 36 | (2) 1M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 | None |
|------------+---------------+---------------+---------------|
| 34MB | (2) 4M x 36 | (2) 256K x 36 | None |
|------------+---------------+---------------+---------------|
| 34MB | (2) 256K x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 34MB | (2) 256K x 36 | (2) 4M x 36 | None |
|------------+---------------+---------------+---------------|
| 36MB | (2) 4M x 36 | (2) 256K x 36 | (2) 256K x 36 |
|------------+---------------+---------------+---------------|
| 36MB | (2) 4M x 36 | (2) 512K x 36 | None |
|------------+---------------+---------------+---------------|
| 36MB | (2) 512K x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 36MB | (2) 512K x 36 | (2) 4M x 36 | None |
|------------+---------------+---------------+---------------|
| 40MB | (2) 4M x 36 | (2) 512K x 36 | (2) 512K x 36 |
|------------+---------------+---------------+---------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 | None |
|------------+---------------+---------------+---------------|
| 40MB | (2) 1M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 40MB | (2) 1M x 36 | (2) 4M x 36 | None |
|------------+---------------+---------------+---------------|
| 48MB | (2) 4M x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 | None |
|------------+---------------+---------------+---------------|
| 48MB | (2) 2M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 48MB | (2) 2M x 36 | (2) 4M x 36 | None |
|------------+---------------+---------------+---------------|
| 64MB | (2) 8M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 64MB | (2) 4M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 | None |
|------------+---------------+---------------+---------------|
| 66MB | (2) 8M x 36 | (2) 256K x 36 | None |
|------------+---------------+---------------+---------------|
| 66MB | (2) 256K x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 66MB | (2) 256K x 36 | (2) 8M x 36 | None |
|------------+---------------+---------------+---------------|
| 68MB | (2) 8M x 36 | (2) 256K x 36 | (2) 256K x 36 |
|------------+---------------+---------------+---------------|
| 68MB | (2) 8M x 36 | (2) 512K x 36 | None |
|------------+---------------+---------------+---------------|
| 68MB | (2) 512K x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 68MB | (2) 512K x 36 | (2) 8M x 36 | None |
|------------+---------------+---------------+---------------|
| 72MB | (2) 8M x 36 | (2) 512K x 36 | (2) 512K x 36 |
|------------+---------------+---------------+---------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 | None |
|------------+---------------+---------------+---------------|
| 72MB | (2) 1M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 72MB | (2) 1M x 36 | (2) 8M x 36 | None |
|------------+---------------+---------------+---------------|
| 80MB | (2) 8M x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 | None |
|------------+---------------+---------------+---------------|
| 80MB | (2) 2M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 80MB | (2) 2M x 36 | (2) 8M x 36 | None |
|------------+---------------+---------------+---------------|
| 96MB | (2) 8M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 | None |
|------------+---------------+---------------+---------------|
| 96MB | (2) 4M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 96MB | (2) 4M x 36 | (2) 8M x 36 | None |
|------------+---------------+---------------+---------------|
| 128MB | (2) 16M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 128MB | (2) 8M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 | None |
|------------+---------------+---------------+---------------|
| 130MB | (2) 16M x 36 | (2) 256K x 36 | None |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 130MB | (2) 256K x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 130MB | (2) 256K x 36 | (2) 16M x 36 | None |
|------------+---------------+---------------+---------------|
| 132MB | (2) 16M x 36 | (2) 256K x 36 | (2) 256K x 36 |
|------------+---------------+---------------+---------------|
| 132MB | (2) 16M x 36 | (2) 512K x 36 | None |
|------------+---------------+---------------+---------------|
| 132MB | (2) 512K x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 132MB | (2) 512K x 36 | (2) 16M x 36 | None |
|------------+---------------+---------------+---------------|
| 136MB | (2) 16M x 36 | (2) 512K x 36 | (2) 512K x 36 |
|------------+---------------+---------------+---------------|
| 136MB | (2) 16M x 36 | (2) 1M x 36 | None |
|------------+---------------+---------------+---------------|
| 136MB | (2) 1M x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 136MB | (2) 1M x 36 | (2) 16M x 36 | None |
|------------+---------------+---------------+---------------|
| 144MB | (2) 16M x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 144MB | (2) 16M x 36 | (2) 2M x 36 | None |
|------------+---------------+---------------+---------------|
| 144MB | (2) 2M x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 144MB | (2) 2M x 36 | (2) 16M x 36 | None |
|------------+---------------+---------------+---------------|
| 160MB | (2) 16M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 160MB | (2) 16M x 36 | (2) 4M x 36 | None |
|------------+---------------+---------------+---------------|
| 160MB | (2) 4M x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 160MB | (2) 4M x 36 | (2) 16M x 36 | None |
|------------+---------------+---------------+---------------|
| 192MB | (2) 16M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 192MB | (2) 16M x 36 | (2) 8M x 36 | None |
|------------+---------------+---------------+---------------|
| 192MB | (2) 8M x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 192MB | (2) 8M x 36 | (2) 16M x 36 | None |
|------------+---------------+---------------+---------------|
| 256MB | (2) 32M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 256MB | (2) 16M x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 | None |
|------------+---------------+---------------+---------------|
| 258MB | (2) 32M x 36 | (2) 256K x 36 | None |
|------------+---------------+---------------+---------------|
| 258MB | (2) 256K x 36 | (2) 16M x 36 | (2) 16M x 36 |
|------------+---------------+---------------+---------------|
| 258MB | (2) 256K x 36 | (2) 32M x 36 | None |
|------------+---------------+---------------+---------------|
| 260MB | (2) 32M x 36 | (2) 256K x 36 | (2) 256K x 36 |
|------------+---------------+---------------+---------------|
| 260MB | (2) 32M x 36 | (2) 512K x 36 | None |
|------------+---------------+---------------+---------------|
| 260MB | (2) 512K x 36 | (2) 16M x 36 | (2) 16M x 36 |
|------------+---------------+---------------+---------------|
| 260MB | (2) 512K x 36 | (2) 32M x 36 | None |
|------------+---------------+---------------+---------------|
| 264MB | (2) 32M x 36 | (2) 1M x 36 | None |
|------------+---------------+---------------+---------------|
| 264MB | (2) 1M x 36 | (2) 16M x 36 | (2) 16M x 36 |
|------------+---------------+---------------+---------------|
| 264MB | (2) 1M x 36 | (2) 32M x 36 | None |
|------------+---------------+---------------+---------------|
| 272MB | (2) 32M x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 272MB | (2) 32M x 36 | (2) 2M x 36 | None |
|------------+---------------+---------------+---------------|
| 272MB | (2) 2M x 36 | (2) 16M x 36 | (2) 16M x 36 |
|------------+---------------+---------------+---------------|
| 272MB | (2) 2M x 36 | (2) 32M x 36 | None |
|------------+---------------+---------------+---------------|
| 288MB | (2) 32M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 288MB | (2) 32M x 36 | (2) 4M x 36 | None |
|------------+---------------+---------------+---------------|
| 288MB | (2) 4M x 36 | (2) 16M x 36 | (2) 16M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 288MB | (2) 4M x 36 | (2) 32M x 36 | None |
|------------+---------------+---------------+---------------|
| 320MB | (2) 32M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 320MB | (2) 32M x 36 | (2) 8M x 36 | None |
|------------+---------------+---------------+---------------|
| 320MB | (2) 8M x 36 | (2) 16M x 36 | (2) 16M x 36 |
|------------+---------------+---------------+---------------|
| 320MB | (2) 8M x 36 | (2) 32M x 36 | None |
|------------+---------------+---------------+---------------|
| 384MB | (2) 32M x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 384MB | (2) 32M x 36 | (2) 16M x 36 | None |
|------------+---------------+---------------+---------------|
| 384MB | (2) 16M x 36 | (2) 16M x 36 | (2) 16M x 36 |
|------------+---------------+---------------+---------------|
| 384MB | (2) 16M x 36 | (2) 32M x 36 | None |
|------------+---------------+---------------+---------------|
| 512MB | (2) 32M x 36 | (2) 16M x 36 | (2) 16M x 36 |
|------------+---------------+---------------+---------------|
| 512MB | (2) 32M x 36 | (2) 32M x 36 | None |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 256KB | (4) 32K x 8 | (4) 32K x 8 |
|------------------+--------------------+--------------------|
| 512KB | (4) 64K x 8 | (4) 64K x 8 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | JP22 | JP23 |
|------------------+--------------------+--------------------|
| 256KB | Pins 2 & 3 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| 512KB | Pins 2 & 3 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION |
|------------------------------------------------------------|
| Speed | JP11 |
|------------------------------+-----------------------------|
| 75MHz | Open |
|------------------------------+-----------------------------|
| 90MHz | Open |
|------------------------------+-----------------------------|
| 100MHz | Open |
|------------------------------+-----------------------------|
| 120MHz | Closed |
|------------------------------+-----------------------------|
| 133MHz | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PCI INTERRUPT SELECTION (IRQ5) |
|------------------------------------------------------------|
| PCI slot | JP7 | JP18 |
|------------------+--------------------+--------------------|
| 1 | Pins 1 & 2 closed | N/A |
|------------------+--------------------+--------------------|
| 2 | Pins 3 & 4 closed | N/A |
|------------------+--------------------+--------------------|
| 3 | N/A | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| 4 | N/A | Pins 3 & 4 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PCI INTERRUPT SELECTION (IRQ9) |
|------------------------------------------------------------|
| PCI slot | JP8 | JP17 |
|------------------+--------------------+--------------------|
| 1 | Pins 1 & 2 closed | N/A |
|------------------+--------------------+--------------------|
| 2 | Pins 3 & 4 closed | N/A |
|------------------+--------------------+--------------------|
| 3 | N/A | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| 4 | N/A | Pins 3 & 4 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PCI INTERRUPT SELECTION (IRQ11) |
|------------------------------------------------------------|
| PCI slot | JP9 | JP16 |
|------------------+--------------------+--------------------|
| 1 | Pins 1 & 2 closed | N/A |
|------------------+--------------------+--------------------|
| 2 | Pins 3 & 4 closed | N/A |
|------------------+--------------------+--------------------|
| 3 | N/A | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| 4 | N/A | Pins 3 & 4 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PCI INTERRUPT SELECTION (IRQ14) |
|------------------------------------------------------------|
| PCI slot | JP10 | JP15 |
|------------------+--------------------+--------------------|
| 1 | Pins 1 & 2 closed | N/A |
|------------------+--------------------+--------------------|
| 2 | Pins 3 & 4 closed | N/A |
|------------------+--------------------+--------------------|
| 3 | N/A | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| 4 | N/A | Pins 3 & 4 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PCI INTERRUPT SELECTION (IRQ15) |
|------------------------------------------------------------|
| PCI slot | JP12 | JP13 |
|------------------+--------------------+--------------------|
| 1 | Pins 1 & 2 closed | N/A |
|------------------+--------------------+--------------------|
| 2 | Pins 3 & 4 closed | N/A |
|------------------+--------------------+--------------------|
| 3 | N/A | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| 4 | N/A | Pins 3 & 4 closed |
+------------------------------------------------------------+
