# ASUS COMPUTER INTERNATIONAL
C-P6ND
Processor Pentium Pro
Processor Speed 150/166/180/200MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard Memory None
Maximum Video Memory None
Cache 256/512KB (located on Pentium Pro CPU)
BIOS None
Dimensions Unidentified
I/O Options PS/2 mouse port
NPU Options None

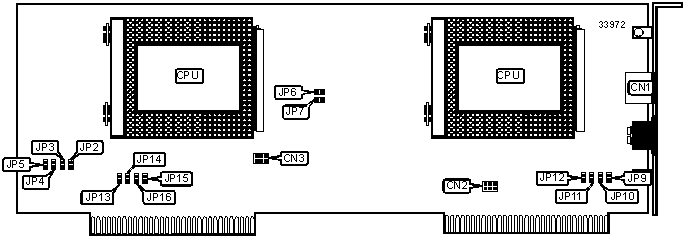

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|--------------------+----------+-----------------+----------|
| Chassis fan power | CN1 | PS/2 mouse port | CN3 |
|--------------------+----------+-----------------+----------|
| Chassis fan power | CN2 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: 256KB/512KB cache is located on the Pentium Pro CPU. |
+------------------------------------------------------------+
+-----------------------------------------------------------------+
| CPU SPEED SELECTION |
|-----------------------------------------------------------------|
| CPU |Clock|Multiplier| JP6 | JP7 | JP13 | JP14 | JP15 | JP16 |
|speed |speed| | | | | | | |
|------+-----+----------+------+------+------+------+------+------|
|150MHz|60MHz| 2.5x | Open |Closed|Closed| Open |Closed|Closed|
|------+-----+----------+------+------+------+------+------+------|
|166MHz|66MHz| 2.5x |Closed| Open |Closed| Open |Closed|Closed|
|------+-----+----------+------+------+------+------+------+------|
|180MHz|60MHz| 3x | Open |Closed|Closed|Closed| Open |Closed|
|------+-----+----------+------+------+------+------+------+------|
|200MHz|66MHz| 3x |Closed| Open |Closed|Closed| Open |Closed|
+-----------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (CPU 1) |
|------------------------------------------------------------|
| Voltage | JP2 | JP3 | JP4 | JP5 |
|----------------+----------+----------+----------+----------|
| 2.1v | Open | Open | Open | Closed |
|----------------+----------+----------+----------+----------|
| 2.2v | Open | Open | Closed | Open |
|----------------+----------+----------+----------+----------|
| 2.3v | Open | Open | Closed | Closed |
|----------------+----------+----------+----------+----------|
| 2.4v | Open | Closed | Open | Open |
|----------------+----------+----------+----------+----------|
| 2.5v | Open | Closed | Open | Closed |
|----------------+----------+----------+----------+----------|
| 2.6v | Open | Closed | Closed | Open |
|----------------+----------+----------+----------+----------|
| 2.7v | Open | Closed | Closed | Closed |
|----------------+----------+----------+----------+----------|
| 2.8v | Closed | Open | Open | Open |
|----------------+----------+----------+----------+----------|
| 2.9v | Closed | Open | Open | Closed |
|----------------+----------+----------+----------+----------|
| 3.0v | Closed | Open | Closed | Open |
|----------------+----------+----------+----------+----------|
| 3.1v | Closed | Open | Closed | Closed |
|----------------+----------+----------+----------+----------|
| 3.2v | Closed | Closed | Open | Open |
|----------------+----------+----------+----------+----------|
| 3.3v | Closed | Closed | Open | Closed |
|----------------+----------+----------+----------+----------|
| 3.4v | Closed | Closed | Closed | Open |
|----------------+----------+----------+----------+----------|
| 3.5v | Closed | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (CPU 2) |
|------------------------------------------------------------|
| Voltage | JP9 | JP10 | JP11 | JP12 |
|----------------+----------+----------+----------+----------|
| 2.1v | Closed | Open | Open | Open |
|----------------+----------+----------+----------+----------|
| 2.2v | Open | Closed | Open | Open |
|----------------+----------+----------+----------+----------|
| 2.3v | Closed | Closed | Open | Open |
|----------------+----------+----------+----------+----------|
| 2.4v | Open | Open | Closed | Open |
|----------------+----------+----------+----------+----------|
| 2.5v | Closed | Open | Closed | Open |
|----------------+----------+----------+----------+----------|
| 2.6v | Open | Closed | Closed | Open |
|----------------+----------+----------+----------+----------|
| 2.7v | Closed | Closed | Closed | Open |
|----------------+----------+----------+----------+----------|
| 2.8v | Open | Open | Open | Closed |
|----------------+----------+----------+----------+----------|
| 2.9v | Closed | Open | Open | Closed |
|----------------+----------+----------+----------+----------|
| 3.0v | Open | Closed | Open | Closed |
|----------------+----------+----------+----------+----------|
| 3.1v | Closed | Closed | Open | Closed |
|----------------+----------+----------+----------+----------|
| 3.2v | Open | Open | Closed | Closed |
|----------------+----------+----------+----------+----------|
| 3.3v | Closed | Open | Closed | Closed |
|----------------+----------+----------+----------+----------|
| 3.4v | Open | Closed | Closed | Closed |
|----------------+----------+----------+----------+----------|
| 3.5v | Closed | Closed | Closed | Closed |
+------------------------------------------------------------+
