# ASUS COMPUTER INTERNATIONAL
P/I-P6NP5 (REV. 1.41)
Processor Pentium Pro
Processor Speed 150/166/180/200MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 256MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512KB (located on Pentium Pro CPU)
BIOS Unidentified
Dimensions 330mm x 218mm
I/O Options 32-bit PCI slots (5), floppy drive interface,
IDE interfaces (2), parallel port, PS/2 mouse
interface, serial ports (2), MediaBus slot, IR
connector
NPU Options None

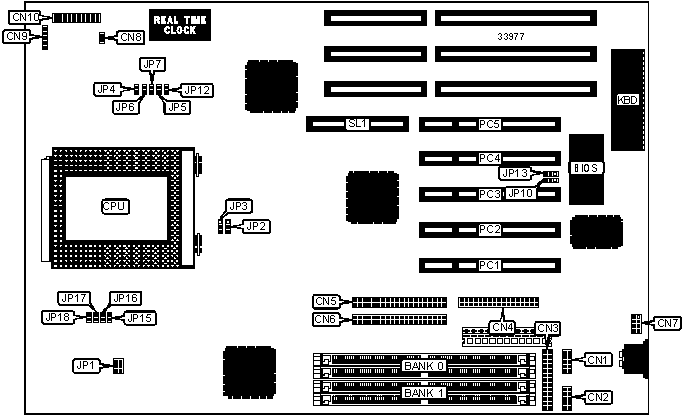

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Serial port 1 | CN1 | IDE interface | CN8 |
| | | LED | |
|-------------------+----------+------------------+----------|
| Serial port 2 | CN2 | IR connector | CN9 |
|-------------------+----------+------------------+----------|
| Parallel port | CN3 | Front panel | CN10 |
| | | connector | |
|-------------------+----------+------------------+----------|
| Floppy drive | CN4 | Chassis fan | JP1 |
| interface | | power | |
|-------------------+----------+------------------+----------|
| IDE interface 2 | CN5 | 32-bit PCI slots | PC1 - |
| | | | PC5 |
|-------------------+----------+------------------+----------|
| IDE interface 1 | CN6 | MediaBus slot | SL1 |
|-------------------+----------+------------------+----------|
| PS/2 mouse | CN7 | | |
| interface | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|---------------------------------------+-------+------------|
| » | On board I/O enabled | JP10 | Pins 1 & 2 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| | On board I/O disabled | JP10 | Pins 2 & 3 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| » | CMOS memory normal operation | JP12 | Open |
|---+-----------------------------------+-------+------------|
| | CMOS memory clear | JP12 | Closed |
|---+-----------------------------------+-------+------------|
| » | Flash BIOS write protect disabled | JP13 | Pins 1 & 2 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| | Flash BIOS write protect enabled | JP13 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|---------------+----------------------+---------------------|
| 8MB | (2) 1M x 36 | None |
|---------------+----------------------+---------------------|
| 16MB | (2) 2M x 36 | None |
|---------------+----------------------+---------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|---------------+----------------------+---------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|---------------+----------------------+---------------------|
| 32MB | (2) 4M x 36 | None |
|---------------+----------------------+---------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|---------------+----------------------+---------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|---------------+----------------------+---------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|---------------+----------------------+---------------------|
| 64MB | (2) 8M x 36 | None |
|---------------+----------------------+---------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|---------------+----------------------+---------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|---------------+----------------------+---------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|---------------+----------------------+---------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|---------------+----------------------+---------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|---------------+----------------------+---------------------|
| 128MB | (2) 16M x 36 | None |
|---------------+----------------------+---------------------|
| 136MB | (2) 16M x 36 | (2) 1M x 36 |
|---------------+----------------------+---------------------|
| 144MB | (2) 16M x 36 | (2) 2M x 36 |
|---------------+----------------------+---------------------|
| 160MB | (2) 16M x 36 | (2) 4M x 36 |
|---------------+----------------------+---------------------|
| 192MB | (2) 16M x 36 | (2) 8M x 36 |
|---------------+----------------------+---------------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. Banks are interchangeable. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: 256KB/512KB cache is located on the Pentium Pro CPU. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|JP2|JP3| JP4 | JP5 | JP6 | JP7 |
|speed |speed | | | | | | | |
|------+------+----------+---+---+------+------+------+------|
|150MHz|60MHz | 2.5x |2 &|1 &|Closed|Closed|Closed| Open |
| | | | 3 | 2 | | | | |
|------+------+----------+---+---+------+------+------+------|
|166MHz|66MHz | 2.5x |1 &|2 &|Closed|Closed|Closed| Open |
| | | | 2 | 3 | | | | |
|------+------+----------+---+---+------+------+------+------|
|180MHz|60MHz | 3x |2 &|1 &|Closed|Closed| Open |Closed|
| | | | 3 | 2 | | | | |
|------+------+----------+---+---+------+------+------+------|
|200MHz|66MHz | 3x |1 &|2 &|Closed|Closed| Open |Closed|
| | | | 2 | 3 | | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION |
|------------------------------------------------------------|
| Voltage | JP15 | JP16 | JP17 | JP18 |
|------------+-----------+-----------+-----------+-----------|
| 2.1 | Closed | Open | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| 2.2 | Open | Closed | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| 2.3 | Closed | Closed | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| 2.4 | Open | Open | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| 2.5 | Closed | Open | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| 2.6 | Open | Closed | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| 2.7 | Closed | Closed | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| 2.8 | Open | Open | Open | Closed |
|------------+-----------+-----------+-----------+-----------|
| 2.9 | Closed | Open | Open | Closed |
|------------+-----------+-----------+-----------+-----------|
| 3.0 | Open | Closed | Open | Closed |
|------------+-----------+-----------+-----------+-----------|
| 3.1 | Closed | Closed | Open | Closed |
|------------+-----------+-----------+-----------+-----------|
| 3.2 | Open | Open | Closed | Closed |
|------------+-----------+-----------+-----------+-----------|
| 3.3 | Closed | Open | Closed | Closed |
|------------+-----------+-----------+-----------+-----------|
| 3.4 | Open | Closed | Closed | Closed |
|------------+-----------+-----------+-----------+-----------|
| 3.5 | Closed | Closed | Closed | Closed |
+------------------------------------------------------------+
