# ASUS COMPUTER INTERNATIONAL
P/I-P65UP5
Processor Pentium/Pentium Pro (located on CPU card)
Processor Speed 75/90/100/120/133/150/166/180/200MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 512MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512KB (located on CPU card)
BIOS Unidentified
Dimensions 330mm x 218mm
I/O Options 32-bit PCI slots (5), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, serial ports (2), CPU slot, IR
connector, USB connector, MediaBus slot
NPU Options None

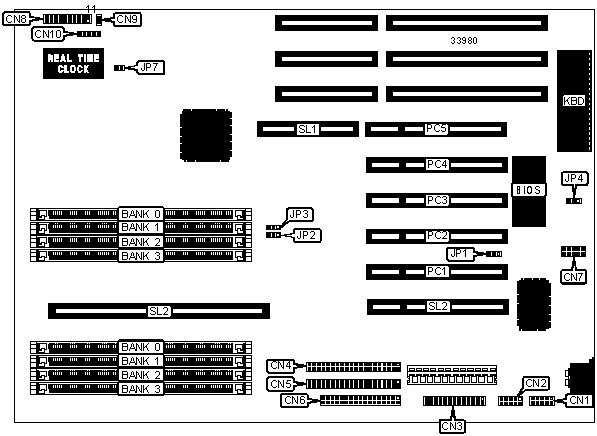

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|---------------------+----------+---------------+-----------|
| Serial port 1 | CN1 | Power LED | CN8 pins |
| | | | 12 & 13 |
|---------------------+----------+---------------+-----------|
| Serial port 2 | CN2 | Green PC | CN8 pins |
| | | connector | 14 & 15 |
|---------------------+----------+---------------+-----------|
| Parallel port | CN3 | ATX power | CN8 pins |
| | | switch | 16 & 17 |
|---------------------+----------+---------------+-----------|
| IDE interface 1 | CN4 | Reset switch | CN8 pins |
| | | | 19 & 20 |
|---------------------+----------+---------------+-----------|
| IDE interface 2 | CN5 | IDE interface | CN9 |
| | | LED | |
|---------------------+----------+---------------+-----------|
| Floppy drive | CN6 | IR connector | CN10 |
| interface | | | |
|---------------------+----------+---------------+-----------|
| USB connector | CN7 | 32-bit PCI | PC1 - PC5 |
| | | slots | |
|---------------------+----------+---------------+-----------|
| Power LED & keylock | CN8 pins | MediaBus slot | SL1 |
| | 1 - 5 | | |
|---------------------+----------+---------------+-----------|
| Speaker | CN8 pins | CPU slot | SL2 |
| | 7 - 10 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|---------------------------------------+-------+------------|
| » | On board I/O enabled | JP1 | Pins 1 & 2 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| | On board I/O disabled | JP1 | Pins 2 & 3 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| » | Flash BIOS write protect disabled | JP4 | Pins 1 & 2 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| | Flash BIOS write protect enabled | JP4 | Pins 2 & 3 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| » | CMOS memory normal operation | JP7 | Open |
|---+-----------------------------------+-------+------------|
| | CMOS memory clear | JP7 | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|------+-------------+-------------+------------+------------|
| 8MB | (2) 1M x 36 | None | None | None |
|------+-------------+-------------+------------+------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 16MB | (2) 2M x 36 | None | None | None |
|------+-------------+-------------+------------+------------|
| 24MB | (2) 1M x 36 | (2) 1M x 36 | (2) 1M x | None |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 24MB | (2) 1M x 36 | (2) 2M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 32MB | (2) 1M x 36 | (2) 1M x 36 | (2) 1M x | (2) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 32MB | (2) 2M x 36 | (2) 1M x 36 | (2) 1M x | None |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 32MB | (2) 4M x 36 | None | None | None |
|------+-------------+-------------+------------+------------|
| 40MB | (2) 1M x 36 | (2) 2M x 36 | (2) 2M x | None |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 40MB | (2) 1M x 36 | (2) 4M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 40MB | (2) 2M x 36 | (2) 1M x 36 | (2) 1M x | (2) 1M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 48MB | (2) 2M x 36 | (2) 2M x 36 | (2) 2M x | None |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 48MB | (2) 2M x 36 | (2) 4M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 48MB | (2) 4M x 36 | (2) 1M x 36 | (2) 1M x | None |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 56MB | (2) 1M x 36 | (2) 2M x 36 | (2) 2M x | (2) 2M x |
| | | | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 56MB | (2) 4M x 36 | (2) 1M x 36 | (2) 1M x | (2) 1M x |
| | | | 36 | 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CON'T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|-------+-------------+------------+------------+------------|
| 64MB | (2) 2M x 36 | (2) 2M x | (2) 2M x | (2) 2M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 64MB | (2) 4M x 36 | (2) 2M x | (2) 2M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 64MB | (2) 4M x 36 | (2) 4M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 64MB | (2) 8M x 36 | None | None | None |
|-------+-------------+------------+------------+------------|
| 72MB | (2) 1M x 36 | (2) 4M x | (2) 4M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 72MB | (2) 1M x 36 | (2) 8M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 72MB | (2) 8M x 36 | (2) 1M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 80MB | (2) 2M x 36 | (2) 4M x | (2) 4M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 80MB | (2) 2M x 36 | (2) 8M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 80MB | (2) 4M x 36 | (2) 2M x | (2) 2M x | (2) 2M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 80MB | (2) 8M x 36 | (2) 1M x | (2) 1M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 80MB | (2) 8M x 36 | (2) 2M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 88MB | (2) 8M x 36 | (2) 1M x | (2) 1M x | (2) 1M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 96MB | (2) 4M x 36 | (2) 4M x | (2) 4M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 96MB | (2) 4M x 36 | (2) 8M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 96MB | (2) 8M x 36 | (2) 2M x | (2) 2M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 96MB | (2) 8M x 36 | (2) 4M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 104MB | (2) 1M x 36 | (2) 4M x | (2) 4M x | (2) 4M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 112MB | (2) 2M x 36 | (2) 4M x | (2) 4M x | (2) 4M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 112MB | (2) 8M x 36 | (2) 2M x | (2) 2M x | (2) 2M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 128MB | (2) 4M x 36 | (2) 4M x | (2) 4M x | (2) 4M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 128MB | (2) 8M x 36 | (2) 4M x | (2) 4M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 128MB | (2) 8M x 36 | (2) 8M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 128MB | (2) 16M x | None | None | None |
| | 36 | | | |
|-------+-------------+------------+------------+------------|
| 136MB | (2) 1M x 36 | (2) 8M x | (2) 8M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 136MB | (2) 16M x | (2) 1M x | None | None |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 144MB | (2) 2M x 36 | (2) 8M x | (2) 8M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 144MB | (2) 16M x | (2) 1M x | (2) 1M x | None |
| | 36 | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 144MB | (2) 16M x | (2) 2M x | None | None |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 152MB | (2) 16M x | (2) 1M x | (2) 1M x | (2) 1M x |
| | 36 | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 160MB | (2) 4M x 36 | (2) 8M x | (2) 8M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 160MB | (2) 8M x 36 | (2) 4M x | (2) 4M x | (2) 4M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 160MB | (2) 16M x | (2) 2M x | (2) 2M x | None |
| | 36 | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 160MB | (2) 16M x | (2) 4M x | None | None |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 176MB | (2) 16M x | (2) 2M x | (2) 2M x | (2) 2M x |
| | 36 | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 192MB | (2) 8M x 36 | (2) 8M x | (2) 8M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 192MB | (2) 16M x | (2) 4M x | (2) 4M x | None |
| | 36 | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 192MB | (2) 16M x | (2) 8M x | None | None |
| | 36 | 36 | | |
|-------+-------------+------------+------------+------------|
| 200MB | (2) 1M x 36 | (2) 8M x | (2) 8M x | (2) 8M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 208MB | (2) 2M x 36 | (2) 8M x | (2) 8M x | (2) 8M x |
| | | 36 | 36 | 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CON'T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|--------+---------------+------------+-----------+----------|
| 224MB | (2) 4M x 36 | (2) 8M x | (2) 8M x | (2) 8M x |
| | | 36 | 36 | 36 |
|--------+---------------+------------+-----------+----------|
| 224MB | (2) 16M x 36 | (2) 4M x | (2) 4M x | (2) 4M x |
| | | 36 | 36 | 36 |
|--------+---------------+------------+-----------+----------|
| 256MB | (2) 8M x 36 | (2) 8M x | (2) 8M x | (2) 8M x |
| | | 36 | 36 | 36 |
|--------+---------------+------------+-----------+----------|
| 256MB | (2) 16M x 36 | (2) 8M x | (2) 8M x | None |
| | | 36 | 36 | |
|--------+---------------+------------+-----------+----------|
| 256MB | (2) 16M x 36 | (2) 16M x | None | None |
| | | 36 | | |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. Board also accepts x 32 |
| SIMMs. Banks are interchangeable. |
+------------------------------------------------------------+

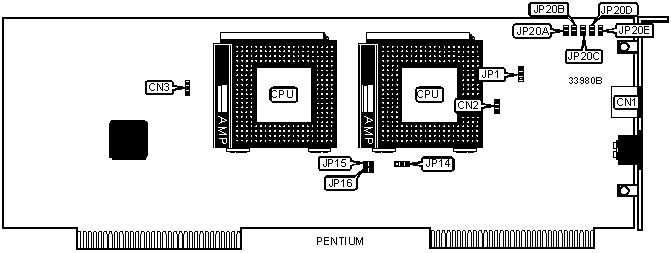

IMG IMG 2
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| PS/2 mouse port | CN1 | Chassis fan | CN3 |
| | | power | |
|-------------------+----------+------------------+----------|
| Chassis fan power | CN2 | | |
+------------------------------------------------------------+
+----------------------------------------------------+
| CACHE CONFIGURATION |
|----------------------------------------------------|
| Note: Board is factory installed with 512KB cache. |
+----------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION |
|------------------------------------------------------------|
| CPU speed | Clock speed | Multiplier | JP15 | JP16 |
|------------+-------------+------------+----------+---------|
| 75MHz | 50MHz | 1.5x | Open | Open |
|------------+-------------+------------+----------+---------|
| 90MHz | 60MHz | 1.5x | Open | Open |
|------------+-------------+------------+----------+---------|
| 100MHz | 66MHz | 1.5x | Open | Open |
|------------+-------------+------------+----------+---------|
| 120MHz | 60MHz | 2x | Open | Closed |
|------------+-------------+------------+----------+---------|
| 133MHz | 66MHz | 2x | Open | Closed |
|------------+-------------+------------+----------+---------|
| 150MHz | 60MHz | 2.5x | Closed | Closed |
|------------+-------------+------------+----------+---------|
| 166MHz | 66MHz | 2.5x | Closed | Closed |
|------------+-------------+------------+----------+---------|
| 200MHz | 66MHz | 3x | Closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU TYPE SELECTION |
|------------------------------------------------------------|
| Type | JP14 |
|----------------------------+-------------------------------|
| | Single CPU | Pins 2 & 3 closed |
|---+------------------------+-------------------------------|
| » | Dual CPUs | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU TYPE SELECTION |
|------------------------------------------------------------|
| Type | JP1 |
|----------------------------+-------------------------------|
| STD/VR | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| VRE | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION |
|------------------------------------------------------------|
| Voltage | JP20A | JP20B | JP20C | JP20D | JP20E |
|----------+---------+---------+---------+---------+---------|
| 2.5v | Closed | Open | Open | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 2.7v | Open | Closed | Open | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 2.8v | Open | Open | Closed | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 2.9v | Open | Open | Open | Closed | Open |
|----------+---------+---------+---------+---------+---------|
| Reserved | Open | Open | Open | Open | Closed |
+------------------------------------------------------------+

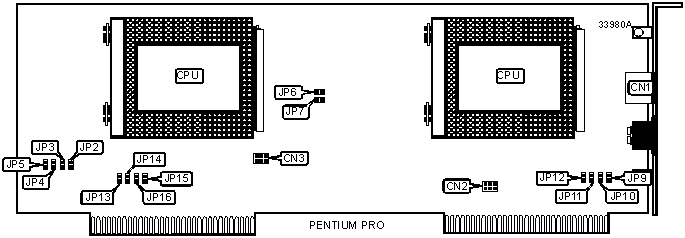

IMG IMG 3
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|--------------------+----------+-----------------+----------|
| Chassis fan power | CN1 | PS/2 mouse port | CN3 |
|--------------------+----------+-----------------+----------|
| Chassis fan power | CN2 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: 256KB/512KB cache is located on the Pentium Pro CPU. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP2 | JP3 | JP6 | JP7 |
| speed | speed | | | | | |
|--------+--------+------------+-----+-----+--------+--------|
| 150MHz | 60MHz | 2.5x | 1 & | 2 & | Open | Closed |
| | | | 2 | 3 | | |
|--------+--------+------------+-----+-----+--------+--------|
| 166MHz | 66MHz | 2.5x | 2 & | 1 & | Closed | Open |
| | | | 3 | 2 | | |
|--------+--------+------------+-----+-----+--------+--------|
| 180MHz | 60MHz | 3x | 1 & | 2 & | Open | Closed |
| | | | 2 | 3 | | |
|--------+--------+------------+-----+-----+--------+--------|
| 200MHz | 66MHz | 3x | 2 & | 1 & | Closed | Open |
| | | | 3 | 2 | | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CON'T) |
|------------------------------------------------------------|
|CPU speed|Clock speed|Multiplier| JP13 | JP14 | JP15 | JP16 |
|---------+-----------+----------+------+------+------+------|
| 150MHz | 60MHz | 2.5x |Closed| Open |Closed|Closed|
|---------+-----------+----------+------+------+------+------|
| 166MHz | 66MHz | 2.5x |Closed| Open |Closed|Closed|
|---------+-----------+----------+------+------+------+------|
| 180MHz | 60MHz | 3x |Closed|Closed| Open |Closed|
|---------+-----------+----------+------+------+------+------|
| 200MHz | 66MHz | 3x |Closed|Closed| Open |Closed|
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (CPU 1) |
|------------------------------------------------------------|
| Voltage | JP2 | JP3 | JP4 | JP5 |
|----------------+----------+----------+----------+----------|
| 2.1v | Open | Open | Open | Closed |
|----------------+----------+----------+----------+----------|
| 2.2v | Open | Open | Closed | Open |
|----------------+----------+----------+----------+----------|
| 2.3v | Open | Open | Closed | Closed |
|----------------+----------+----------+----------+----------|
| 2.4v | Open | Closed | Open | Open |
|----------------+----------+----------+----------+----------|
| 2.5v | Open | Closed | Open | Closed |
|----------------+----------+----------+----------+----------|
| 2.6v | Open | Closed | Closed | Open |
|----------------+----------+----------+----------+----------|
| 2.7v | Open | Closed | Closed | Closed |
|----------------+----------+----------+----------+----------|
| 2.8v | Closed | Open | Open | Open |
|----------------+----------+----------+----------+----------|
| 2.9v | Closed | Open | Open | Closed |
|----------------+----------+----------+----------+----------|
| 3.0v | Closed | Open | Closed | Open |
|----------------+----------+----------+----------+----------|
| 3.1v | Closed | Open | Closed | Closed |
|----------------+----------+----------+----------+----------|
| 3.2v | Closed | Closed | Open | Open |
|----------------+----------+----------+----------+----------|
| 3.3v | Closed | Closed | Open | Closed |
|----------------+----------+----------+----------+----------|
| 3.4v | Closed | Closed | Closed | Open |
|----------------+----------+----------+----------+----------|
| 3.5v | Closed | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (CPU 2) |
|------------------------------------------------------------|
| Voltage | JP9 | JP10 | JP11 | JP12 |
|----------------+----------+----------+----------+----------|
| 2.1v | Closed | Open | Open | Open |
|----------------+----------+----------+----------+----------|
| 2.2v | Open | Closed | Open | Open |
|----------------+----------+----------+----------+----------|
| 2.3v | Closed | Closed | Open | Open |
|----------------+----------+----------+----------+----------|
| 2.4v | Open | Open | Closed | Open |
|----------------+----------+----------+----------+----------|
| 2.5v | Closed | Open | Closed | Open |
|----------------+----------+----------+----------+----------|
| 2.6v | Open | Closed | Closed | Open |
|----------------+----------+----------+----------+----------|
| 2.7v | Closed | Closed | Closed | Open |
|----------------+----------+----------+----------+----------|
| 2.8v | Open | Open | Open | Closed |
|----------------+----------+----------+----------+----------|
| 2.9v | Closed | Open | Open | Closed |
|----------------+----------+----------+----------+----------|
| 3.0v | Open | Closed | Open | Closed |
|----------------+----------+----------+----------+----------|
| 3.1v | Closed | Closed | Open | Closed |
|----------------+----------+----------+----------+----------|
| 3.2v | Open | Open | Closed | Closed |
|----------------+----------+----------+----------+----------|
| 3.3v | Closed | Open | Closed | Closed |
|----------------+----------+----------+----------+----------|
| 3.4v | Open | Closed | Closed | Closed |
|----------------+----------+----------+----------+----------|
| 3.5v | Closed | Closed | Closed | Closed |
+------------------------------------------------------------+
