# A-TREND TECHNOLOGY CORPORATION
ATC-5000
Processor CX M1/AM K5/Pentium
Processor Speed 90/100/120/133/150/166/180/200MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 256MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512KB
BIOS Award
Dimensions 305mm x 201mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, PS/2 mouse port, serial ports
(2), IR connector, USB connector, ATX power
connector
NPU Options None

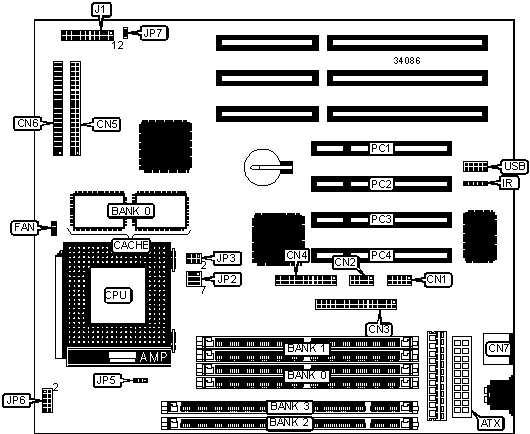

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+------------------+-----------|
| ATX power supply | ATX | Reset switch | J1 pins 1 |
| | | | & 2 |
|------------------+----------+------------------+-----------|
| Serial port 1 | CN1 | Green PC | J1 pins 4 |
| | | connector | & 5 |
|------------------+----------+------------------+-----------|
| Serial port 2 | CN2 | Turbo LED | J1 pins 7 |
| | | | & 8 |
|------------------+----------+------------------+-----------|
| Floppy drive | CN3 | IDE interface | J1 pins |
| interface | | LED | 10 & 11 |
|------------------+----------+------------------+-----------|
| Parallel port | CN4 | Speaker | J1 pins |
| | | | 12 - 15 |
|------------------+----------+------------------+-----------|
| IDE interface 1 | CN5 | Power LED & | J1 pins |
| | | keylock | 17 - 21 |
|------------------+----------+------------------+-----------|
| IDE interface 2 | CN6 | Soft off power | JP7 |
| | | supply | |
|------------------+----------+------------------+-----------|
| PS/2 mouse port | CN7 | 32-bit PCI slots | PC1 – PC4 |
|------------------+----------+------------------+-----------|
| Chassis fan | FAN | USB connector | USB |
| power | | | |
|------------------+----------+------------------+-----------|
| IR connector | IR | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 2 | Bank 3 |
|----------------+---------------------+---------------------|
| 8MB | (1) 1M x 64 | None |
|----------------+---------------------+---------------------|
| 16MB | (1) 1M x 64 | (1) 1M x 64 |
|----------------+---------------------+---------------------|
| 16MB | (1) 2M x 64 | None |
|----------------+---------------------+---------------------|
| 32MB | (1) 2M x 64 | (1) 2M x 64 |
|----------------+---------------------+---------------------|
| 32MB | (1) 4M x 64 | None |
|----------------+---------------------+---------------------|
| 64MB | (1) 4M x 64 | (1) 4M x 64 |
|----------------+---------------------+---------------------|
| 64MB | (1) 8M x 64 | None |
|----------------+---------------------+---------------------|
| 128MB | (1) 8M x 64 | (1) 8M x 64 |
|------------------------------------------------------------|
| Note: Do not install DIMM and SIMM at the same time. Banks |
| are interchangeable. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 16M x 36 | None |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|---------------+----------------------+---------------------|
| 136MB | (2) 16M x 36 | (2) 1M x 36 |
|---------------+----------------------+---------------------|
| 144MB | (2) 16M x 36 | (2) 2M x 36 |
|---------------+----------------------+---------------------|
| 160MB | (2) 16M x 36 | (2) 4M x 36 |
|---------------+----------------------+---------------------|
| 192MB | (2) 16M x 36 | (2) 8M x 36 |
|---------------+----------------------+---------------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. Banks are interchangeable. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 256KB | (2) 32K x 32 |
|----------------------------+-------------------------------|
| 512KB | (2) 64K x 32 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CYRIX) |
|------------------------------------------------------------|
| CPU speed | Clock | Multiplier | JP2 | JP3 |
| | speed | | | |
|------------+----------+------------+------------+----------|
| 150MHz | 60MHz | 2x | 2 & 3, 4 & | 1 & 2, 5 |
| | | | 5 | & 6 |
|------------+----------+------------+------------+----------|
| 166MHz | 66MHz | 2x | 2 & 3, 4 & | 1 & 2, 4 |
| | | | 5 | & 5 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AMD) |
|------------------------------------------------------------|
| CPU speed | Clock | Multiplier | JP2 | JP3 |
| | speed | | | |
|------------+----------+------------+------------+----------|
| 90MHz | 60MHz | 1.5x | 1 & 2, 4 & | 1 & 2, 5 |
| | | | 5 | & 6 |
|------------+----------+------------+------------+----------|
| 100MHz | 66MHz | 1.5x | 1 & 2, 4 & | 1 & 2, 4 |
| | | | 5 | & 5 |
|------------+----------+------------+------------+----------|
| 120MHz | 60MHz | 1.5x | 1 & 2, 4 & | 1 & 2, 5 |
| | | | 5 | & 6 |
|------------+----------+------------+------------+----------|
| 133MHz | 66MHz | 1.5x | 1 & 2, 4 & | 1 & 2, 4 |
| | | | 5 | & 5 |
|------------+----------+------------+------------+----------|
| 166MHz | 66MHz | 2x | 2 & 3, 4 & | 1 & 2, 4 |
| | | | 5 | & 5 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU speed | Clock | Multiplier | JP2 | JP3 |
| | speed | | | |
|------------+----------+------------+------------+----------|
| 120MHz | 60MHz | 2x | 2 & 3, 4 & | 1 & 2, 5 |
| | | | 5 | & 6 |
|------------+----------+------------+------------+----------|
| 133MHz | 66MHz | 2x | 2 & 3, 4 & | 1 & 2, 4 |
| | | | 5 | & 5 |
|------------+----------+------------+------------+----------|
| 150MHz | 60MHz | 2.5x | 2 & 3, 5 & | 1 & 2, 5 |
| | | | 6 | & 6 |
|------------+----------+------------+------------+----------|
| 166MHz | 66MHz | 2.5x | 2 & 3, 5 & | 1 & 2, 4 |
| | | | 6 | & 5 |
|------------+----------+------------+------------+----------|
| 180MHz | 60MHz | 3x | 1 & 2, 5 & | 1 & 2, 5 |
| | | | 6 | & 6 |
|------------+----------+------------+------------+----------|
| 200MHz | 66MHz | 3x | 1 & 2, 5 & | 1 & 2, 4 |
| | | | 6 | & 5 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU TYPE SELECTION |
|------------------------------------------------------------|
| Type | JP5 | JP6 |
|------------------+--------------------+--------------------|
| CX6X86 | Pins 2 & 3 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| CX6X86L | Pins 1 & 2 closed | Pins 9 & 10 closed |
|------------------+--------------------+--------------------|
| AM K5 | Pins 2 & 3 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| P54C STD | Pins 2 & 3 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| P54C VRE | Pins 2 & 3 closed | Pins 3 & 4 closed |
|------------------+--------------------+--------------------|
| P55C | Pins 1 & 2 closed | Pins 9 & 10 closed |
+------------------------------------------------------------+
