# ADVANCED INTEGRATION RESEARCH, INC.
54TDP
Processor Pentium
Processor Speed 75/90/100/120/133/150/166/180/200MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 768MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512KB
BIOS AMI
Dimensions 330mm x 218mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
green PC connector, SCSI-2 interface,
Ultra-Wide SCSI interface, parallel port,
serial ports (2), IR connector, RAID slot
NPU Options None

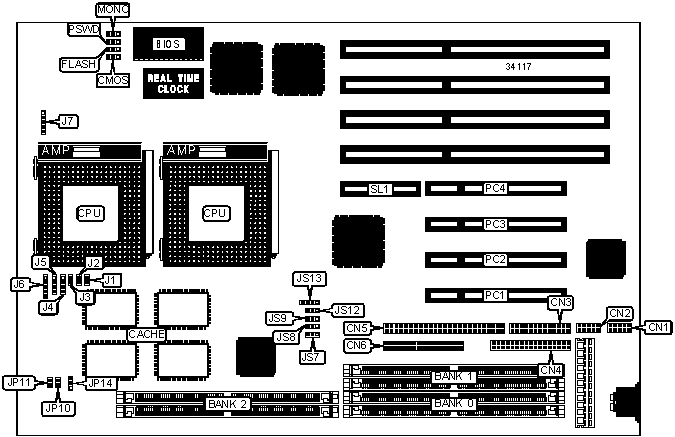

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Serial port 2 | CN1 | Green PC | J3 |
| | | connector | |
|-------------------+----------+------------------+----------|
| Serial port 1 | CN2 | IDE interface | J4 |
| | | LED | |
|-------------------+----------+------------------+----------|
| Parallel port | CN3 | Speaker | J5 |
|-------------------+----------+------------------+----------|
| Floppy drive | CN4 | Power LED & | J6 |
| interface | | keylock | |
|-------------------+----------+------------------+----------|
| SCSI-2 interface | CN5 | IR connector | J7 |
|-------------------+----------+------------------+----------|
| Ultra Wide SCSI | CN6 | 32-bit PCI slots | PC1 - |
| interface | | | PC4 |
|-------------------+----------+------------------+----------|
| Reset switch | J1 | RAID slot | SL1 |
|-------------------+----------+------------------+----------|
| Turbo LED | J2 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|---------------------------------------+-------+------------|
| » | SCSI high byte termination select | JS12 | Pins 1 & 2 |
| | with low byte | | closed |
|---+-----------------------------------+-------+------------|
| | SCSI high byte termination select | JS12 | Pins 2 & 3 |
| | always | | closed |
|---+-----------------------------------+-------+------------|
| | Flash BIOS voltage select 12v | FLASH | Pins 1 & 2 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| | Flash BIOS voltage select 5v | FLASH | Pins 2 & 3 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| » | CMOS memory normal operation | CMOS | Pins 2 & 3 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| | CMOS memory clear | CMOS | Pins 1 & 2 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| » | Monitor type select color | MONO | Pins 1 & 2 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| | Monitor type select monochrome | MONO | Pins 2 & 3 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| » | Password normal operation | PSWD | Pins 1 & 2 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| | Password clear | PSWD | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 2MB | (2) 256K x 36 | None | None |
|------------+---------------+---------------+---------------|
| 4MB | (2) 256K x 36 | (2) 256K x 36 | None |
|------------+---------------+---------------+---------------|
| 4MB | (2) 512K x 36 | None | None |
|------------+---------------+---------------+---------------|
| 6MB | (2) 256K x 36 | (2) 256K x 36 | (2) 256K x 36 |
|------------+---------------+---------------+---------------|
| 8MB | (2) 512K x 36 | (2) 512K x 36 | None |
|------------+---------------+---------------+---------------|
| 8MB | (2) 1M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 12MB | (2) 512K x 36 | (2) 512K x 36 | (2) 512K x 36 |
|------------+---------------+---------------+---------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 | None |
|------------+---------------+---------------+---------------|
| 16MB | (2) 2M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 24MB | (2) 1M x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 | None |
|------------+---------------+---------------+---------------|
| 32MB | (2) 4M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 48MB | (2) 2M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 | None |
|------------+---------------+---------------+---------------|
| 64MB | (2) 8M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 96MB | (2) 4M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 | None |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CON'T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|----------+----------------+----------------+---------------|
| 128MB | (2) 16M x 36 | None | None |
|----------+----------------+----------------+---------------|
| 192MB | (2) 8M x 36 | (2) 8M x 36 | (2) 8M x 36 |
|----------+----------------+----------------+---------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 | None |
|----------+----------------+----------------+---------------|
| 256MB | (2) 32M x 36 | None | None |
|----------+----------------+----------------+---------------|
| 384MB | (2) 16M x 36 | (2) 16M x 36 | (2) 16M x 36 |
|----------+----------------+----------------+---------------|
| 512MB | (2) 32M x 36 | (2) 32M x 36 | None |
|----------+----------------+----------------+---------------|
| 768MB | (2) 32M x 36 | (2) 32M x 36 | (2) 32M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. Board also accepts x 32 |
| SIMMs. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 256KB | (2) 32K x 32 | None |
|------------------+--------------------+--------------------|
| 512KB | (2) 32K x 32 | (2) 32K x 32 |
|------------------------------------------------------------|
| Note: The location of banks 0 & 1 are unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JS8 | JS9 | JS13 |
| speed | speed | | | | |
|----------+---------+------------+-------+-------+----------|
| 75MHz | 50MHz | 1.5x | 2 & 3 | 1 & 2 | Open |
|----------+---------+------------+-------+-------+----------|
| 90MHz | 60MHz | 1.5x | 1 & 2 | 1 & 2 | Open |
|----------+---------+------------+-------+-------+----------|
| 100MHz | 66MHz | 1.5x | 2 & 3 | 2 & 3 | Open |
|----------+---------+------------+-------+-------+----------|
| 120MHz | 60MHz | 2x | 1 & 2 | 1 & 2 | 3 & 4 |
|----------+---------+------------+-------+-------+----------|
| 133MHz | 66MHz | 2x | 2 & 3 | 2 & 3 | 3 & 4 |
|----------+---------+------------+-------+-------+----------|
| 150MHz | 60MHz | 2.5x | 1 & 2 | 1 & 2 | 1 & 2, 3 |
| | | | | | & 4 |
|----------+---------+------------+-------+-------+----------|
| 166MHz | 66MHz | 2.5x | 2 & 3 | 2 & 3 | 1 & 2, 3 |
| | | | | | & 4 |
|----------+---------+------------+-------+-------+----------|
| 180MHz | 60MHz | 3x | 1 & 2 | 1 & 2 | 1 & 2 |
|----------+---------+------------+-------+-------+----------|
| 200MHz | 66MHz | 3x | 2 & 3 | 2 & 3 | 1 & 2 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU TYPE SELECTION |
|------------------------------------------------------------|
| Type | JP10 | JP11 | JP14 |
|------------+-------------+-------------+-------------------|
| P54C | Closed | Closed | Pins 1 & 2 closed |
|------------+-------------+-------------+-------------------|
| P55C | Open | Open | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SELECTION |
|------------------------------------------------------------|
| Setting | JS7 |
|----------------------------+-------------------------------|
| » | Single CPU | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | Dual CPUs | Pins 2 & 3 closed |
+------------------------------------------------------------+
