# ASUS COMPUTER INTERNATIONAL
P/I-XP6NP5 (REV. 1.6)
Processor Pentium Pro
Processor Speed 150/166/180/200MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 128MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512KB (located on Pentium Pro CPU)
BIOS Award
Dimensions 305mm x 244mm
I/O Options 32-bit PCI slots (5), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, PS/2 mouse port, serial ports
(2), IR connector, ATX power connector,
MediaBus slot
NPU Options None
IMG IMG 1
+------------------------------------------------------------+

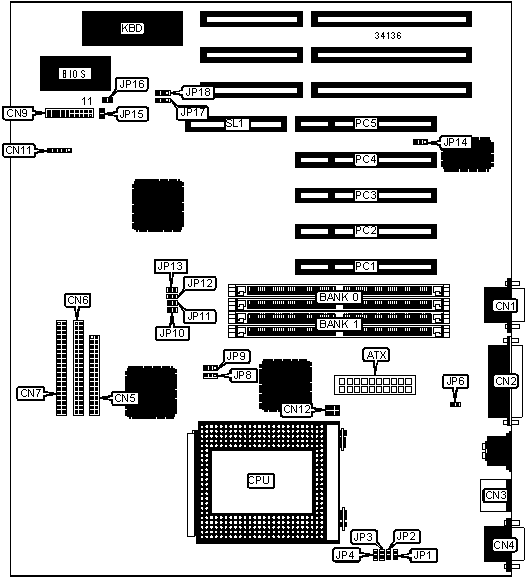

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+-----------+----------------+------------|
| ATX power | ATX | System power | CN9 pins |
| connector | | LED | 12 & 13 |
|------------------+-----------+----------------+------------|
| Serial port 2 | CN1 | Green PC | CN9 pins |
| | | connector | 14 & 15 |
|------------------+-----------+----------------+------------|
| Parallel port | CN2 | ATX power | CN9 pins |
| | | switch | 16 & 17 |
|------------------+-----------+----------------+------------|
| PS/2 mouse port | CN3 | Reset switch | CN9 pins |
| | | | 19 & 20 |
|------------------+-----------+----------------+------------|
| Serial port 1 | CN4 | IR connector | CN11 |
|------------------+-----------+----------------+------------|
| Floppy drive | CN5 | Chassis fan | CN12 |
| interface | | power | |
|------------------+-----------+----------------+------------|
| IDE interface 2 | CN6 | IDE interface | JP15 |
| | | LED | |
|------------------+-----------+----------------+------------|
| IDE interface 1 | CN7 | 32-bit PCI | PC1 – PC5 |
| | | slots | |
|------------------+-----------+----------------+------------|
| Power LED & | CN9 pins | MediaBus slot | SL1 |
| keylock | 1 - 5 | | |
|------------------+-----------+----------------+------------|
| Speaker | CN9 pins | | |
| | 7 - 10 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|---------------------------------------+-------+------------|
| | Power source select onboard | JP6 | Open |
| | regulator | | |
|---+-----------------------------------+-------+------------|
| | Power source select ATX power | JP6 | Closed |
| | supply | | |
|---+-----------------------------------+-------+------------|
| » | On board I/O enabled | JP14 | Pins 1 & 2 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| | On board I/O disabled | JP14 | Pins 2 & 3 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| » | CMOS memory normal operation | JP16 | Open |
|---+-----------------------------------+-------+------------|
| | CMOS memory clear | JP16 | Closed |
|---+-----------------------------------+-------+------------|
| » | Flash BIOS normal operation | JP17 | Pins 1 & 2 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| | Flash BIOS boot block enabled | JP17 | Pins 2 & 3 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| » | PS/2 mouse IRQ12 enabled | JP18 | Pins 2 & 3 |
| | | | closed |
|---+-----------------------------------+-------+------------|
| | PS/2 mouse IRQ12 disabled | JP18 | Pins 1 & 2 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 16M x 36 | None |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|---------------+----------------------+---------------------|
| 136MB | (2) 16M x 36 | (2) 1M x 36 |
|---------------+----------------------+---------------------|
| 144MB | (2) 16M x 36 | (2) 2M x 36 |
|---------------+----------------------+---------------------|
| 160MB | (2) 16M x 36 | (2) 4M x 36 |
|---------------+----------------------+---------------------|
| 192MB | (2) 16M x 36 | (2) 8M x 36 |
|---------------+----------------------+---------------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. Banks are interchangeable. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: 256KB/512KB cache is located on the Pentium Pro CPU. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION |
|------------------------------------------------------------|
| CPU |Clock|Multiplier|JP8|JP9| JP10 | JP11 | JP12 | JP13 |
| speed |speed| | | | | | | |
|-------+-----+----------+---+---+------+------+------+------|
|150MHz |60MHz| 2.5x |2 &|1 &|Closed|Closed|Closed| Open |
| | | | 3 | 2 | | | | |
|-------+-----+----------+---+---+------+------+------+------|
|166MHz |66MHz| 2.5x |1 &|2 &|Closed|Closed|Closed| Open |
| | | | 2 | 3 | | | | |
|-------+-----+----------+---+---+------+------+------+------|
|180MHz |60MHz| 3x |2 &|1 &|Closed|Closed| Open |Closed|
| | | | 3 | 2 | | | | |
|-------+-----+----------+---+---+------+------+------+------|
|200MHz |66MHz| 3x |1 &|2 &|Closed|Closed| Open |Closed|
| | | | 2 | 3 | | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION |
|------------------------------------------------------------|
| Voltage | JP1 | JP2 | JP3 | JP4 |
|------------+-----------+-----------+-----------+-----------|
| 2.1v | Open | Open | Open | Closed |
|------------+-----------+-----------+-----------+-----------|
| 2.2v | Open | Open | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| 2.3v | Open | Open | Closed | Closed |
|------------+-----------+-----------+-----------+-----------|
| 2.4v | Open | Closed | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| 2.5v | Open | Closed | Open | Closed |
|------------+-----------+-----------+-----------+-----------|
| 2.6v | Open | Closed | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| 2.7v | Open | Closed | Closed | Closed |
|------------+-----------+-----------+-----------+-----------|
| 2.8v | Closed | Open | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| 2.9v | Closed | Open | Open | Closed |
|------------+-----------+-----------+-----------+-----------|
| 3.0v | Closed | Open | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| 3.1v | Closed | Open | Closed | Closed |
|------------+-----------+-----------+-----------+-----------|
| 3.2v | Closed | Closed | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| 3.3v | Closed | Closed | Open | Closed |
|------------+-----------+-----------+-----------+-----------|
| 3.4v | Closed | Closed | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| 3.5v | Closed | Closed | Closed | Closed |
+------------------------------------------------------------+
