# ACER, INC.
AP5VM-2
Processor CX M1/AM K5/Pentium
Processor Speed 75/90/100/120/133/150/166/200MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 128MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512KB
BIOS AMI
Dimensions 250mm x 220mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, PS/2 mouse interface, serial
ports (2), IR connector, USB connector
NPU Options None

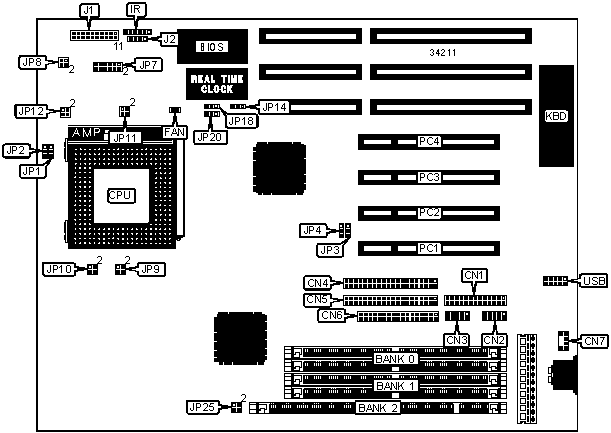

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+------------------+-----------|
| Parallel port | CN1 | Speaker | J1/pins 1 |
| | | | – 5 |
|------------------+----------+------------------+-----------|
| Serial port 2 | CN2 | Power LED & | J1/pins 7 |
| | | keylock | - 10 |
|------------------+----------+------------------+-----------|
| Serial port 1 | CN3 | Green PC LED | J1/pins |
| | | | 12 & 13 |
|------------------+----------+------------------+-----------|
| IDE interface 2 | CN4 | Green PC | J1/pins |
| | | connector | 15 - 17 |
|------------------+----------+------------------+-----------|
| IDE interface 1 | CN5 | Reset switch | J1/pins |
| | | | 19 & 20 |
|------------------+----------+------------------+-----------|
| Floppy drive | CN6 | IDE interface | J2 |
| interface | | LED | |
|------------------+----------+------------------+-----------|
| PS/2 mouse | CN7 | 32-bit PCI slots | PC1 – PC4 |
| interface | | | |
|------------------+----------+------------------+-----------|
| Chassis fan | FAN | USB connector | USB |
| power | | | |
|------------------+----------+------------------+-----------|
| IR connector | IR | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------+-------+-----------------|
| » | CMOS memory normal operation | JP14 | Pins 1 & 2 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| | CMOS memory clear | JP14 | Pins 2 & 3 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| » | On board I/O enabled | JP18 | Pins 1 & 2 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| | On board I/O disabled | JP18 | Pins 2 & 3 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| | PS/2 mouse enabled | JP20 | Pins 1 & 2 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| | PS/2 mouse disabled | JP20 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|---------------+-----------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|---------------+-----------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|---------------+-----------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|---------------+-----------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|---------------+-----------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|---------------+-----------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|---------------+-----------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|---------------+-----------------------+--------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|---------------+-----------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|---------------+-----------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|---------------+-----------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|---------------+-----------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|---------------+-----------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|---------------+-----------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. Board also accepts x 32 |
| SIMMs. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 2 |
|----------------------------+-------------------------------|
| 8MB | (1) 1M x 64 |
|----------------------------+-------------------------------|
| 16MB | (1) 2M x 64 |
|----------------------------+-------------------------------|
| 32MB | (1) 4M x 64 |
|----------------------------+-------------------------------|
| 64MB | (1) 8M x 64 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM TYPE SELECTION |
|------------------------------------------------------------|
| Type | JP25 |
|----------------------------+-------------------------------|
| EDO/RAM | Pins 1 & 2, 3 & 4 closed |
|----------------------------+-------------------------------|
| SDRAM | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 256KB | (2) 32K x 32 |
|----------------------------+-------------------------------|
| 512KB | (2) 64K x 32 |
|------------------------------------------------------------|
| Note: The location of bank 0 is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CYRIX) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP1 | JP2 | JP3 | JP4 |
| speed | speed | | | | | |
|--------+--------+------------+-------+-------+------+------|
| 120MHz | 50MHz | 2x | 2 & 3 | 1 & 2 | 2 & | 2 & |
| | | | | | 3 | 3 |
|--------+--------+------------+-------+-------+------+------|
| 150MHz | 60MHz | 2x | 2 & 3 | 1 & 2 | 1 & | 2 & |
| | | | | | 2 | 3 |
|--------+--------+------------+-------+-------+------+------|
| 166MHz | 66MHz | 2x | 2 & 3 | 1 & 2 | 2 & | 1 & |
| | | | | | 3 | 2 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AMD) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP1 | JP2 | JP3 | JP4 |
| speed | speed | | | | | |
|--------+--------+------------+-------+-------+------+------|
| 90MHz | 60MHz | 1.5x | 1 & 2 | 1 & 2 | 1 & | 2 & |
| | | | | | 2 | 3 |
|--------+--------+------------+-------+-------+------+------|
| 100MHz | 66MHz | 1.5x | 1 & 2 | 1 & 2 | 2 & | 1 & |
| | | | | | 3 | 2 |
|--------+--------+------------+-------+-------+------+------|
| 120MHz | 60MHz | 1.5x | 1 & 2 | 1 & 2 | 1 & | 2 & |
| | | | | | 2 | 3 |
|--------+--------+------------+-------+-------+------+------|
| 133MHz | 66MHz | 1.5x | 1 & 2 | 1 & 2 | 2 & | 1 & |
| | | | | | 3 | 2 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP1 | JP2 | JP3 | JP4 |
| speed | speed | | | | | |
|--------+--------+------------+-------+-------+------+------|
| 75MHz | 50MHz | 1.5x | 1 & 2 | 1 & 2 | 2 & | 2 & |
| | | | | | 3 | 3 |
|--------+--------+------------+-------+-------+------+------|
| 90MHz | 60MHz | 1.5x | 1 & 2 | 1 & 2 | 1 & | 2 & |
| | | | | | 2 | 3 |
|--------+--------+------------+-------+-------+------+------|
| 100MHz | 66MHz | 1.5x | 1 & 2 | 1 & 2 | 2 & | 1 & |
| | | | | | 3 | 2 |
|--------+--------+------------+-------+-------+------+------|
| 120MHz | 60MHz | 2x | 2 & 3 | 1 & 2 | 1 & | 2 & |
| | | | | | 2 | 3 |
|--------+--------+------------+-------+-------+------+------|
| 133MHz | 66MHz | 2x | 2 & 3 | 1 & 2 | 2 & | 1 & |
| | | | | | 3 | 2 |
|--------+--------+------------+-------+-------+------+------|
| 150MHz | 60MHz | 2.5x | 2 & 3 | 2 & 3 | 1 & | 2 & |
| | | | | | 2 | 3 |
|--------+--------+------------+-------+-------+------+------|
| 166MHz | 66MHz | 2.5x | 2 & 3 | 2 & 3 | 2 & | 1 & |
| | | | | | 3 | 2 |
|--------+--------+------------+-------+-------+------+------|
| 200MHz | 66MHz | 3x | 1 & 2 | 2 & 3 | 2 & | 1 & |
| | | | | | 3 | 2 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION |
|------------------------------------------------------------|
| Voltage | V core | JP7 | JP8 | JP9 |
|------------+-----------+----------+--------+---------------|
| 3.45v | 2.8v | 7 & 8 | 1 & 2 | Open |
|------------+-----------+----------+--------+---------------|
| 3.45v | 3.45v | 1 & 2 | 1 & 2 | 1 & 2, 3 & 4 |
|------------+-----------+----------+--------+---------------|
| 3.45v | 3.52v | 3 & 4 | 1 & 2 | 1 & 2, 3 & 4 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (CON’T) |
|------------------------------------------------------------|
| Voltage | V core | JP10 | JP11 | JP12 |
|----------+--------+--------------+------------+------------|
| 3.45v | 2.8v | 1 & 2, 3 & 4 | Open | 1 & 2, 3 & |
| | | | | 4 |
|----------+--------+--------------+------------+------------|
| 3.45v | 3.45v | Open | 1 & 2, 3 & | Open |
| | | | 4 | |
|----------+--------+--------------+------------+------------|
| 3.45v | 3.52v | Open | 1 & 2, 3 & | Open |
| | | | 4 | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
