# ACTIVEI SYSTEMS, INC.
STONEHENGE
Processor Pentium Pro
Processor Speed 150/166/180/200MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 768MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512KB (located on Pentium Pro CPU)
BIOS AMI
Dimensions 305mm x 244mm
I/O Options 32-bit PCI slots (5), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, PS/2 mouse port, serial ports
(2), IR connector, USB connector, ATX power
connector
NPU Options None

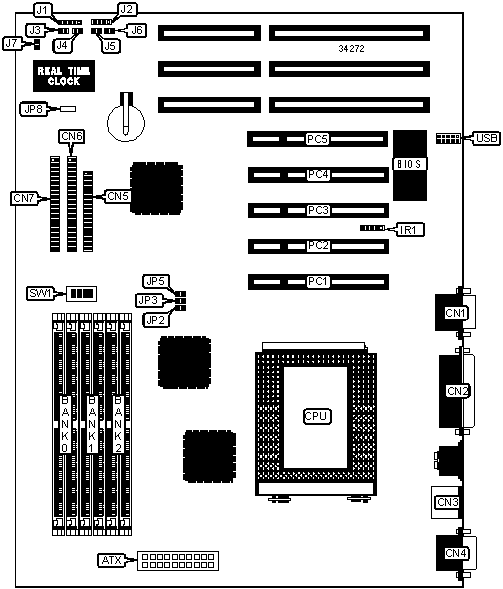

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+-------------------+----------|
| ATX power | ATX | Speaker | J2 |
| connector | | | |
|------------------+----------+-------------------+----------|
| Serial port 2 | CN1 | Green PC | J3 |
| | | connector | |
|------------------+----------+-------------------+----------|
| Parallel port | CN2 | Turbo LED | J4 |
|------------------+----------+-------------------+----------|
| PS/2 mouse port | CN3 | Reset switch | J5 |
|------------------+----------+-------------------+----------|
| Serial port 1 | CN4 | IDE interface LED | J6 |
|------------------+----------+-------------------+----------|
| Floppy drive | CN5 | Soft off power | J7 |
| interface | | supply | |
|------------------+----------+-------------------+----------|
| IDE interface 1 | CN6 | Temperature | JP2 |
| | | buzzer | |
|------------------+----------+-------------------+----------|
| IDE interface 2 | CN7 | 32-bit PCI slots | PC1 – |
| | | | PC5 |
|------------------+----------+-------------------+----------|
| IR connector | IR1 | USB connector | USB |
|------------------+----------+-------------------+----------|
| Power LED & | J1 | | |
| keylock | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | Factory configured - do not | JP8 | Unidentified |
| | alter (CMOS) | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 8MB | (2) 1M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 | None |
|------------+---------------+---------------+---------------|
| 16MB | (2) 2M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 24MB | (2) 1M x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 24MB | (2) 1M x 36 | (2) 2M x 36 | None |
|------------+---------------+---------------+---------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 | None |
|------------+---------------+---------------+---------------|
| 32MB | (2) 2M x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 | None |
|------------+---------------+---------------+---------------|
| 32MB | (2) 4M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 40MB | (2) 1M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 40MB | (2) 1M x 36 | (2) 4M x 36 | None |
|------------+---------------+---------------+---------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 | None |
|------------+---------------+---------------+---------------|
| 48MB | (2) 2M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 48MB | (2) 2M x 36 | (2) 4M x 36 | None |
|------------+---------------+---------------+---------------|
| 48MB | (2) 4M x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 | None |
|------------+---------------+---------------+---------------|
| 64MB | (2) 4M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 | None |
|------------+---------------+---------------+---------------|
| 64MB | (2) 8M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 72MB | (2) 1M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 72MB | (2) 1M x 36 | (2) 8M x 36 | None |
|------------+---------------+---------------+---------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 | None |
|------------+---------------+---------------+---------------|
| 80MB | (2) 2M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 80MB | (2) 2M x 36 | (2) 8M x 36 | None |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 80MB | (2) 8M x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 | None |
|------------+---------------+---------------+---------------|
| 96MB | (2) 4M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 96MB | (2) 4M x 36 | (2) 8M x 36 | None |
|------------+---------------+---------------+---------------|
| 96MB | (2) 8M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 | None |
|------------+---------------+---------------+---------------|
| 128MB | (2) 8M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 | None |
|------------+---------------+---------------+---------------|
| 128MB | (2) 16M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 136MB | (2) 1M x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 136MB | (2) 16M x 36 | (2) 1M x 36 | None |
|------------+---------------+---------------+---------------|
| 144MB | (2) 2M x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 144MB | (2) 2M x 36 | (2) 16M x 36 | None |
|------------+---------------+---------------+---------------|
| 144MB | (2) 16M x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 144MB | (2) 16M x 36 | (2) 2M x 36 | None |
|------------+---------------+---------------+---------------|
| 160MB | (2) 4M x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 160MB | (2) 4M x 36 | (2) 16M x 36 | None |
|------------+---------------+---------------+---------------|
| 160MB | (2) 16M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 160MB | (2) 16M x 36 | (2) 4M x 36 | None |
|------------+---------------+---------------+---------------|
| 192MB | (2) 8M x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 192MB | (2) 8M x 36 | (2) 16M x 36 | None |
|------------+---------------+---------------+---------------|
| 192MB | (2) 16M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 192MB | (2) 16M x 36 | (2) 8M x 36 | None |
|------------+---------------+---------------+---------------|
| 256MB | (2) 32M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 256MB | (2) 16M x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 | None |
|------------+---------------+---------------+---------------|
| 264MB | (2) 1M x 36 | (2) 16M x 36 | (2) 16M x 36 |
|------------+---------------+---------------+---------------|
| 264MB | (2) 32M x 36 | (2) 1M x 36 | None |
|------------+---------------+---------------+---------------|
| 272MB | (2) 2M x 36 | (2) 16M x 36 | (2) 16M x 36 |
|------------+---------------+---------------+---------------|
| 272MB | (2) 32M x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 272MB | (2) 32M x 36 | (2) 2M x 36 | None |
|------------+---------------+---------------+---------------|
| 288MB | (2) 32M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 288MB | (2) 32M x 36 | (2) 4M x 36 | None |
|------------+---------------+---------------+---------------|
| 320MB | (2) 8M x 36 | (2) 16M x 36 | (2) 16M x 36 |
|------------+---------------+---------------+---------------|
| 320MB | (2) 32M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 320MB | (2) 32M x 36 | (2) 8M x 36 | None |
|------------+---------------+---------------+---------------|
| 384MB | (2) 32M x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 384MB | (2) 32M x 36 | (2) 16M x 36 | None |
|------------+---------------+---------------+---------------|
| 384MB | (2) 16M x 36 | (2) 16M x 36 | (2) 16M x 36 |
|------------+---------------+---------------+---------------|
| 512MB | (2) 32M x 36 | (2) 16M x 36 | (2) 16M x 36 |
|------------+---------------+---------------+---------------|
| 512MB | (2) 32M x 36 | (2) 32M x 36 | None |
|------------+---------------+---------------+---------------|
| 768MB | (2) 32M x 36 | (2) 32M x 36 | (2) 32M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: 256KB/512KB cache is located on the Pentium Pro CPU. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION |
|------------------------------------------------------------|
|CPU speed|Clock speed|Multiplier|SW1/1 |SW1/2 |SW1/3 |SW1/4 |
|---------+-----------+----------+------+------+------+------|
| 150MHz | 60MHz | 2.5x | On | Off | On | Off |
|---------+-----------+----------+------+------+------+------|
| 166MHz | 66MHz | 2.5x | On | Off | Off | On |
|---------+-----------+----------+------+------+------+------|
| 180MHz | 60MHz | 3x | Off | On | On | Off |
|---------+-----------+----------+------+------+------+------|
| 200MHz | 66MHz | 3x | Off | On | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| TEMPERATURE SELECTION |
|------------------------------------------------------------|
| Setting | JP3 | JP5 |
|------------------------------------------+--------+--------|
| Overheat protection disabled | Open | Open |
|------------------------------------------+--------+--------|
| When temp is > 50C, CPU will stop | Closed | Open |
|------------------------------------------+--------+--------|
| When temp is > 50C, system will enter | Closed | Closed |
| green mode | | |
+------------------------------------------------------------+
