# AMPTRON INTERNATIONAL, INC.
PM-9200
Processor CX 6X86/CX 6X86L/IBM 6X86/IBM 6X86L/AM K5/AM
K6/Pentium
Processor Speed 75/90/100/120/133/150/166/180/200/233MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 256MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 512KB
BIOS AMI
Dimensions 260mm x 220mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, PS/2 mouse interface, serial
ports (2), USB connectors (2)
NPU Options None

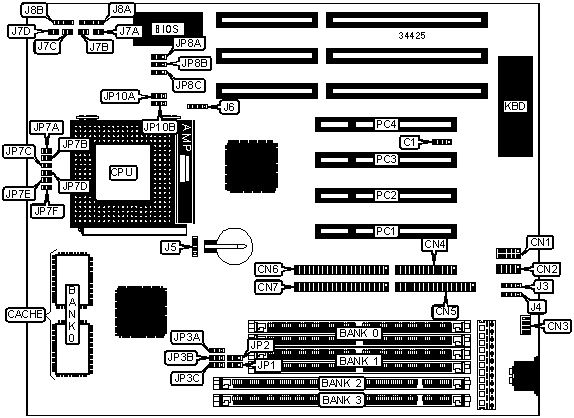

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Serial port 1 | CN1 | External battery | J5 |
|-------------------+----------+------------------+----------|
| Serial port 2 | CN2 | Reset switch | J7A |
|-------------------+----------+------------------+----------|
| PS/2 mouse | CN3 | IDE interface | J7B |
| interface | | LED | |
|-------------------+----------+------------------+----------|
| Parallel port | CN4 | Green PC LED | J7C |
|-------------------+----------+------------------+----------|
| Floppy drive | CN5 | Green PC | J7D |
| interface | | connector | |
|-------------------+----------+------------------+----------|
| IDE interface 1 | CN6 | Power LED & | J8A |
| | | keylock | |
|-------------------+----------+------------------+----------|
| IDE interface 2 | CN7 | Speaker | J8B |
|-------------------+----------+------------------+----------|
| USB connector | J3 | 32-bit PCI slots | PC1 - |
| | | | PC4 |
|-------------------+----------+------------------+----------|
| USB connector | J4 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | Factory configured - do not | C1 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| | Battery type select internal | J5 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | Battery type select external | J5 | Closed |
|---+---------------------------------+-------+--------------|
| | CMOS memory clear | J5 | Pins 3 & 4 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | J6 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP7F | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP8C | Unidentified |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 16M x 36 | None |
|------------------+--------------------+--------------------|
| 136MB | (2) 16M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 144MB | (2) 16M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 160MB | (2) 16M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 192MB | (2) 16M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (1) 1M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 2M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 1M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 24MB | (1) 2M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 32MB | (1) 4M x 64 | None |
|------------------+--------------------+--------------------|
| 32MB | (1) 2M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 40MB | (1) 4M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 48MB | (1) 4M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 64MB | (1) 8M x 64 | None |
|------------------+--------------------+--------------------|
| 64MB | (1) 4M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 72MB | (1) 8M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 80MB | (1) 8M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 96MB | (1) 8M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 128MB | (1) 8M x 64 | (1) 8M x 64 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM VOLTAGE CONFIGURATION |
|------------------------------------------------------------|
| Voltage | JP1 | JP2 |
|------------------+--------------------+--------------------|
| 3.3v | Pins 2 & 3 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| 5v | Pins 1 & 2 closed | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 512KB | (2) 64K x 32 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|JP3A |JP3B |JP3C |JP8A |JP8B |
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 120MHz | 50MHz | 2x |2 & 3|2 & 3|1 & 2|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 133MHz | 55MHz | 2x |2 & 3|1 & 2|2 & 3|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 2x |2 & 3|1 & 2|1 & 2|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2x |1 & 2|2 & 3|1 & 2|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 66MHz | 2x |1 & 2|2 & 3|1 & 2|2 & 3|1 & 2|
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM 6X86) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|JP3A |JP3B |JP3C |JP8A |JP8B |
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 120MHz | 50MHz | 2x |2 & 3|2 & 3|1 & 2|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 133MHz | 55MHz | 2x |2 & 3|1 & 2|2 & 3|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 2x |2 & 3|1 & 2|1 & 2|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2x |1 & 2|2 & 3|1 & 2|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 66MHz | 2x |1 & 2|2 & 3|1 & 2|2 & 3|1 & 2|
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86L) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|JP3A |JP3B |JP3C |JP8A |JP8B |
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2x |1 & 2|2 & 3|1 & 2|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 66MHz | 2x |1 & 2|2 & 3|1 & 2|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 233MHz | 75MHz | 2x |1 & 2|2 & 3|2 & 3|2 & 3|1 & 2|
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM 6X86L) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|JP3A |JP3B |JP3C |JP8A |JP8B |
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2x |1 & 2|2 & 3|1 & 2|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 66MHz | 2x |1 & 2|2 & 3|1 & 2|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 233MHz | 75MHz | 2x |1 & 2|2 & 3|2 & 3|2 & 3|1 & 2|
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|JP3A |JP3B |JP3C |JP8A |JP8B |
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 75MHz | 50MHz | 1.5x |2 & 3|2 & 3|1 & 2|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 90MHz | 60MHz | 1.5x |2 & 3|1 & 2|1 & 2|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 100MHz | 66MHz | 1.5x |1 & 2|2 & 3|1 & 2|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 120MHz | 60MHz | 2x |2 & 3|1 & 2|1 & 2|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 133MHz | 66MHz | 2x |1 & 2|2 & 3|1 & 2|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 2.5x |2 & 3|1 & 2|1 & 2|2 & 3|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2.5x |1 & 2|2 & 3|1 & 2|2 & 3|2 & 3|
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|JP3A |JP3B |JP3C |JP8A |JP8B |
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2.5x |1 & 2|2 & 3|1 & 2|2 & 3|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 180MHz | 60MHz | 3x |2 & 3|1 & 2|1 & 2|1 & 2|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 66MHz | 3x |1 & 2|2 & 3|1 & 2|1 & 2|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 233MHz | 75MHz | 3.5x |1 & 2|2 & 3|2 & 3|1 & 2|1 & 2|
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|JP3A |JP3B |JP3C |JP8A |JP8B |
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 75MHz | 50MHz | 1.5x |2 & 3|2 & 3|1 & 2|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 90MHz | 60MHz | 1.5x |2 & 3|1 & 2|1 & 2|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 100MHz | 66MHz | 1.5x |1 & 2|2 & 3|1 & 2|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 120MHz | 60MHz | 2x |2 & 3|1 & 2|1 & 2|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 133MHz | 66MHz | 2x |1 & 2|2 & 3|1 & 2|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 2.5x |2 & 3|1 & 2|1 & 2|2 & 3|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2.5x |1 & 2|2 & 3|1 & 2|2 & 3|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 180MHz | 60MHz | 3x |2 & 3|1 & 2|1 & 2|1 & 2|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 66MHz | 3x |1 & 2|2 & 3|1 & 2|1 & 2|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 233MHz | 75MHz | 3.5x |1 & 2|2 & 3|2 & 3|1 & 2|1 & 2|
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU TYPE SELECTION |
|------------------------------------------------------------|
| Type | JP10A | JP10B |
|------------------+--------------------+--------------------|
| AM K5 | Pins 1 & 2 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| AM K6 | Pins 2 & 3 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| CX 6X86 | Pins 1 & 2 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| CX 6X86L | Pins 2 & 3 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| IBM 6X86 | Pins 1 & 2 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| IBM 6X86L | Pins 2 & 3 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| P54C | Pins 1 & 2 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| P55C | Pins 2 & 3 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION |
|------------------------------------------------------------|
| Voltage | JP7A | JP7B | JP7C | JP7D | JP7E |
|----------+---------+---------+---------+---------+---------|
| 2.5v | Open | Open | Open | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 2.8v | Open | Open | Open | Open | Closed |
|----------+---------+---------+---------+---------+---------|
| 2.9v | Open | Open | Open | Closed | Open |
|----------+---------+---------+---------+---------+---------|
| 3.2v | Open | Open | Closed | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 3.3v | Open | Closed | Open | Open | Open |
|----------+---------+---------+---------+---------+---------|
| 3.5v | Closed | Open | Open | Open | Open |
+------------------------------------------------------------+
