# ASUS COMPUTER INTERNATIONAL
VX97
Processor CX M1/AM K5/Pentium
Processor Speed 75/90/100/120/133/150/166/200MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 128MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512KB
BIOS Award
Dimensions 330mm x 218mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, PS/2 mouse interface, serial
ports (2), IR connector, USB connector
NPU Options None

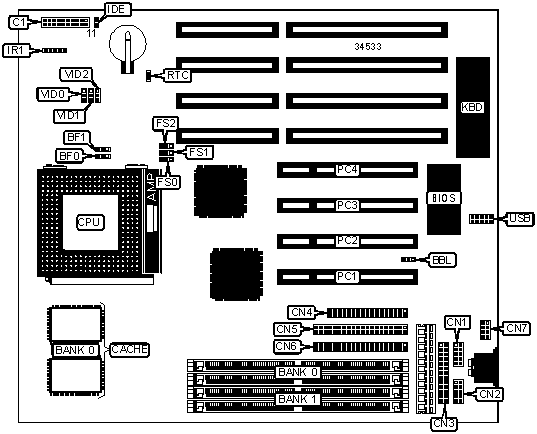

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|----------------+------------+-------------------+----------|
| Turbo LED | C1/pins 2 | Floppy drive | CN4 |
| | & 3 | interface | |
|----------------+------------+-------------------+----------|
| Green PC | C1/pins 4 | IDE interface 1 | CN5 |
| connector | & 5 | | |
|----------------+------------+-------------------+----------|
| Reset switch | C1/pins 9 | IDE interface 2 | CN6 |
| | & 10 | | |
|----------------+------------+-------------------+----------|
| Power LED & | C1/pins 11 | PS/2 mouse | CN7 |
| keylock | – 15 | interface | |
|----------------+------------+-------------------+----------|
| Speaker | C1/pins 17 | IDE interface LED | IDE |
| | - 20 | | |
|----------------+------------+-------------------+----------|
| Serial port 1 | CN1 | IR connector | IR1 |
|----------------+------------+-------------------+----------|
| Serial port 2 | CN2 | 32-bit PCI slots | PC1 – |
| | | | PC4 |
|----------------+------------+-------------------+----------|
| Parallel port | CN3 | USB connector | USB |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | Flash BIOS programming disabled | BBL | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | Flash BIOS programming enabled | BBL | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | CMOS memory normal operation | RTC | Open |
|---+---------------------------------+-------+--------------|
| | CMOS memory clear | RTC | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 256KB | (2) 32K x 32 |
|----------------------------+-------------------------------|
| 512KB | (2) 64K x 32 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CYRIX) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | BF0 | BF1 | FS0 | FS1 | FS2 |
| speed | speed | | | | | | |
|---------+-------+------------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2x | 2 & | 1 & | 2 & | 1 & | 2 & |
| | | | 3 | 2 | 3 | 2 | 3 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
| CPU must be Rev. 2.7 or later. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AMD) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | BF0 | BF1 | FS0 | FS1 | FS2 |
| speed | speed | | | | | | |
|---------+-------+------------+-----+-----+-----+-----+-----|
| 75MHz | 50MHz | 1.5x | 1 & | 1 & | 2 & | 2 & | 2 & |
| | | | 2 | 2 | 3 | 3 | 3 |
|---------+-------+------------+-----+-----+-----+-----+-----|
| 90MHz | 60MHz | 1.5x | 1 & | 1 & | 1 & | 2 & | 2 & |
| | | | 2 | 2 | 2 | 3 | 3 |
|---------+-------+------------+-----+-----+-----+-----+-----|
| 100MHz | 66MHz | 1.5x | 1 & | 1 & | 2 & | 1 & | 2 & |
| | | | 2 | 2 | 3 | 2 | 3 |
|---------+-------+------------+-----+-----+-----+-----+-----|
| 120MHz | 60MHz | 1.5x | 1 & | 1 & | 1 & | 2 & | 2 & |
| | | | 2 | 2 | 2 | 3 | 3 |
|---------+-------+------------+-----+-----+-----+-----+-----|
| 133MHz | 66MHz | 1.5x | 1 & | 1 & | 2 & | 1 & | 2 & |
| | | | 2 | 2 | 3 | 2 | 3 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | BF0 | BF1 | FS0 | FS1 | FS2 |
| speed | speed | | | | | | |
|---------+-------+------------+-----+-----+-----+-----+-----|
| 75MHz | 50MHz | 1.5x | 1 & | 1 & | 2 & | 2 & | 2 & |
| | | | 2 | 2 | 3 | 3 | 3 |
|---------+-------+------------+-----+-----+-----+-----+-----|
| 90MHz | 60MHz | 1.5x | 1 & | 1 & | 1 & | 2 & | 2 & |
| | | | 2 | 2 | 2 | 3 | 3 |
|---------+-------+------------+-----+-----+-----+-----+-----|
| 100MHz | 66MHz | 1.5x | 1 & | 1 & | 2 & | 1 & | 2 & |
| | | | 2 | 2 | 3 | 2 | 3 |
|---------+-------+------------+-----+-----+-----+-----+-----|
| 120MHz | 60MHz | 2x | 2 & | 1 & | 1 & | 2 & | 2 & |
| | | | 3 | 2 | 2 | 3 | 3 |
|---------+-------+------------+-----+-----+-----+-----+-----|
| 133MHz | 66MHz | 2x | 2 & | 1 & | 2 & | 1 & | 2 & |
| | | | 3 | 2 | 3 | 2 | 3 |
|---------+-------+------------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 2.5x | 2 & | 2 & | 1 & | 2 & | 2 & |
| | | | 3 | 3 | 2 | 3 | 3 |
|---------+-------+------------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2.5x | 2 & | 2 & | 2 & | 1 & | 2 & |
| | | | 3 | 3 | 3 | 2 | 3 |
|---------+-------+------------+-----+-----+-----+-----+-----|
| 200MHz | 66MHz | 3x | 1 & | 2 & | 2 & | 1 & | 2 & |
| | | | 2 | 3 | 3 | 2 | 3 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION |
|------------------------------------------------------------|
| Voltage | VID0 | VID1 | VID2 |
|---------+----------------+----------------+----------------|
| 2.5v | Pins 1 & 2 | Pins 2 & 3 | Pins 1 & 2 |
| | closed | closed | closed |
|---------+----------------+----------------+----------------|
| 2.7v | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 |
| | closed | closed | closed |
|---------+----------------+----------------+----------------|
| 2.8v | Pins 2 & 3 | Pins 2 & 3 | Pins 2 & 3 |
| | closed | closed | closed |
|---------+----------------+----------------+----------------|
| 2.9v | Pins 1 & 2 | Pins 2 & 3 | Pins 2 & 3 |
| | closed | closed | closed |
|---------+----------------+----------------+----------------|
| 3.4v | Pins 2 & 3 | Pins 1 & 2 | Pins 2 & 3 |
| | closed | closed | closed |
|---------+----------------+----------------+----------------|
| 3.5v | Pins 1 & 2 | Pins 1 & 2 | Pins 2 & 3 |
| | closed | closed | closed |
+------------------------------------------------------------+
