# ACHME COMPUTER, INC.
MS-6111
Processor Pentium II
Processor Speed 200/233/266/300/333MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 1GB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512KB (located on Pentium II CPU)
BIOS Unidentified
Dimensions 300mm x 230mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
IDE interfaces (2), PS/2 mouse port, serial
ports (2), IR connector, USB connector, ATX
power connector, AGP slot
NPU Options None

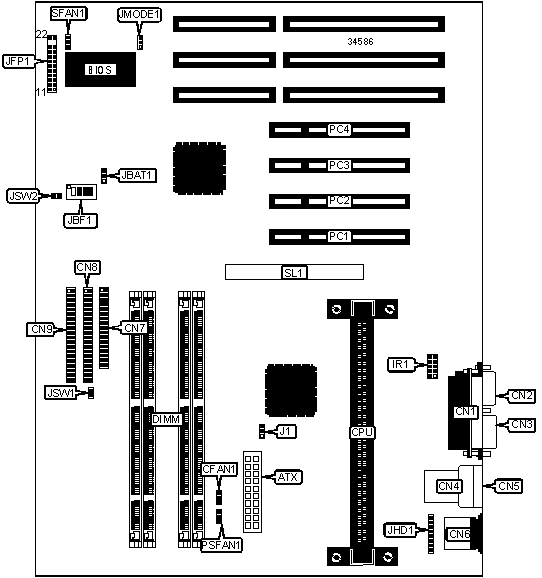

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+----------------+-------------|
| ATX power | ATX | Power LED & | JFP1/pins 1 |
| connector | | keylock | - 5 |
|------------------+----------+----------------+-------------|
| Parallel port | CN1 | Speaker | JFP1/pins 7 |
| | | | - 10 |
|------------------+----------+----------------+-------------|
| Serial port 1 | CN2 | Turbo LED | JFP1/pins |
| | | | 12 & 13 |
|------------------+----------+----------------+-------------|
| Serial port 2 | CN3 | Reset switch | JFP1/pins |
| | | | 19 & 20 |
|------------------+----------+----------------+-------------|
| USB connector 1 | CN4 | IDE interface | JFP1/pins |
| | | LED | 21 & 22 |
|------------------+----------+----------------+-------------|
| USB connector 2 | CN5 | Soft off power | JSW1 |
| | | supply | |
|------------------+----------+----------------+-------------|
| PS/2 mouse port | CN6 | Soft off power | JSW2 |
| | | supply | |
|------------------+----------+----------------+-------------|
| Floppy drive | CN7 | 32-bit PCI | PC1 – PC4 |
| interface | | slots | |
|------------------+----------+----------------+-------------|
| IDE interface 2 | CN8 | Power supply | PSFAN1 |
| | | fan | |
|------------------+----------+----------------+-------------|
| IDE interface 1 | CN9 | Chassis fan | SFAN1 |
| | | power | |
|------------------+----------+----------------+-------------|
| CPU fan | CFAN1 | AGP slot | SL1 |
|------------------+----------+----------------+-------------|
| IR connector | IR1 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|------------------------------------+--------+--------------|
| » | Factory configured - do not | J1 | Unidentified |
| | alter | | |
|---+--------------------------------+--------+--------------|
| » | CMOS memory normal operation | JBAT1 | Pins 1 & 2 |
| | | | closed |
|---+--------------------------------+--------+--------------|
| | CMOS memory clear | JBAT1 | Pins 2 & 3 |
| | | | closed |
|---+--------------------------------+--------+--------------|
| » | Factory configured - do not | JHD1 | Unidentified |
| | alter | | |
|---+--------------------------------+--------+--------------|
| » | Flash BIOS voltage select 5v | JMODE1 | Pins 2 & 3 |
| | | | closed |
|---+--------------------------------+--------+--------------|
| | Flash BIOS voltage select 12v | JMODE1 | Pins 1 & 2 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|------+-------------+-------------+------------+------------|
| 8MB | (1) 1M x 64 | None | None | None |
|------+-------------+-------------+------------+------------|
| 16MB | (1) 2M x 64 | None | None | None |
|------+-------------+-------------+------------+------------|
| 16MB | (1) 1M x 64 | (1) 1M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 24MB | (1) 2M x 64 | (1) 1M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 24MB | (1) 1M x 64 | (1) 1M x 64 | (1) 1M x | None |
| | | | 64 | |
|------+-------------+-------------+------------+------------|
| 32MB | (1) 4M x 64 | None | None | None |
|------+-------------+-------------+------------+------------|
| 32MB | (1) 2M x 64 | (1) 2M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 32MB | (1) 1M x 64 | (1) 1M x 64 | (1) 1M x | (1) 1M x |
| | | | 64 | 64 |
|------+-------------+-------------+------------+------------|
| 40MB | (1) 4M x 64 | (1) 1M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 48MB | (1) 4M x 64 | (1) 2M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 48MB | (1) 2M x 64 | (1) 2M x 64 | (1) 2M x | None |
| | | | 64 | |
|------+-------------+-------------+------------+------------|
| 64MB | (1) 8M x 64 | None | None | None |
|------+-------------+-------------+------------+------------|
| 64MB | (1) 4M x 64 | (1) 4M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 64MB | (1) 2M x 64 | (1) 2M x 64 | (1) 2M x | (1) 2M x |
| | | | 64 | 64 |
|------+-------------+-------------+------------+------------|
| 72MB | (1) 8M x 64 | (1) 1M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 80MB | (1) 8M x 64 | (1) 2M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 96MB | (1) 8M x 64 | (1) 4M x 64 | None | None |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|---------+--------------+-----------+-----------+-----------|
| 96MB | (1) 4M x 64 | (1) 4M x | (1) 4M x | None |
| | | 64 | 64 | |
|---------+--------------+-----------+-----------+-----------|
| 128MB | (1) 8M x 64 | (1) 8M x | None | None |
| | | 64 | | |
|---------+--------------+-----------+-----------+-----------|
| 128MB | (1) 4M x 64 | (1) 4M x | (1) 4M x | (1) 4M x |
| | | 64 | 64 | 64 |
|---------+--------------+-----------+-----------+-----------|
| 128MB | (1) 16M x 64 | None | None | None |
|---------+--------------+-----------+-----------+-----------|
| 192MB | (1) 8M x 64 | (1) 8M x | (1) 8M x | None |
| | | 64 | 64 | |
|---------+--------------+-----------+-----------+-----------|
| 256MB | (1) 8M x 64 | (1) 8M x | (1) 8M x | (1) 8M x |
| | | 64 | 64 | 64 |
|---------+--------------+-----------+-----------+-----------|
| 256MB | (1) 16M x 64 | (1) 16M x | None | None |
| | | 64 | | |
|---------+--------------+-----------+-----------+-----------|
| 256MB | (1) 32M x 64 | None | None | None |
|---------+--------------+-----------+-----------+-----------|
| 384MB | (1) 16M x 64 | (1) 16M x | (1) 16M x | None |
| | | 64 | 64 | |
|---------+--------------+-----------+-----------+-----------|
| 512MB | (1) 16M x 64 | (1) 16M x | (1) 16M x | (1) 16M x |
| | | 64 | 64 | 64 |
|---------+--------------+-----------+-----------+-----------|
| 512MB | (1) 32M x 64 | (1) 32M x | None | None |
| | | 64 | | |
|---------+--------------+-----------+-----------+-----------|
| 768MB | (1) 32M x 64 | (1) 32M x | (1) 32M x | None |
| | | 64 | 64 | |
|---------+--------------+-----------+-----------+-----------|
| 1GB | (1) 32M x 64 | (1) 32M x | (1) 32M x | (1) 32M x |
| | | 64 | 64 | 64 |
|------------------------------------------------------------|
| Note: If SDRAM are used the maximum memory is 512MB. If |
| EDO is used the maximum memory is 1GB. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: 256KB/512KB cache is located on the Pentium II CPU. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION |
|------------------------------------------------------------|
| Speed | JBF1/1 | JBF1/2 | JBF1/3 | JBF1/4 |
|----------------+----------+----------+----------+----------|
| 200MHz | On | Off | On | On |
|----------------+----------+----------+----------+----------|
| 233MHz | On | Off | Off | On |
|----------------+----------+----------+----------+----------|
| 266MHz | Off | On | On | On |
|----------------+----------+----------+----------+----------|
| 300MHz | Off | On | Off | On |
|----------------+----------+----------+----------+----------|
| 333MHz | Off | Off | On | On |
+------------------------------------------------------------+
