# AMERICAN PREDATOR CORPORATION
PREDATOR 747
Processor SL80486SX/80486DX/SL80486DX/AM486DX2/AM486DX4/CX 5X86/
AM 5X86
Processor 20/25/33/40/50(internal)/50/66(internal)/75(internal)/
Speed 100(internal)MHz
Chip Set C & T
Video Chip None
Set
Maximum 128MB
Onboard
Memory
Maximum None
Video
Memory
Cache 128/256KB
BIOS AMI
Dimensions 330mm x 218mm
I/O 32-bit VESA local bus slots (2), floppy drive
Options interface, IDE interfaces (2), parallel port, PS/2
mouse interface, serial ports (2)
NPU None
Options

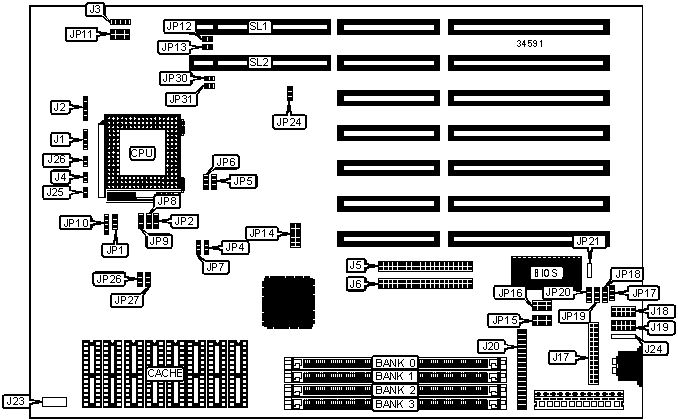

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Speaker | J1 | Serial port 1 | J19 |
|-------------------+----------+------------------+----------|
| Power LED & | J2 | Floppy drive | J20 |
| keylock | | interface | |
|-------------------+----------+------------------+----------|
| External battery | J3 | Auxiliary | J23 |
| | | keyboard | |
| | | connector | |
|-------------------+----------+------------------+----------|
| IDE interface LED | J4 | PS/2 mouse | J24 |
| | | interface | |
|-------------------+----------+------------------+----------|
| IDE interface 1 | J5 | Reset switch | J25 |
|-------------------+----------+------------------+----------|
| IDE interface 2 | J6 | Turbo switch | J26 |
|-------------------+----------+------------------+----------|
| Parallel port | J17 | 32-bit VESA | SL1 & |
| | | local bus slots | SL2 |
|-------------------+----------+------------------+----------|
| Serial port 2 | J18 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | On board I/O enabled | JP17 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | On board I/O disabled | JP17 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP21 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | CMOS memory normal operation | JP24 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | CMOS memory clear | JP24 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|------+-------------+-------------+------------+------------|
| 1MB | (1) 256K x | None | None | None |
| | 36 | | | |
|------+-------------+-------------+------------+------------|
| 2MB | (1) 512K x | None | None | None |
| | 36 | | | |
|------+-------------+-------------+------------+------------|
| 2MB | (1) 256K x | (1) 256K x | None | None |
| | 36 | 36 | | |
|------+-------------+-------------+------------+------------|
| 3MB | (1) 512K x | (1) 256K x | None | None |
| | 36 | 36 | | |
|------+-------------+-------------+------------+------------|
| 3MB | (1) 256K x | (1) 256K x | (1) 256K x | None |
| | 36 | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 4MB | (1) 1M x 36 | None | None | None |
|------+-------------+-------------+------------+------------|
| 4MB | (1) 512K x | (1) 512K x | None | None |
| | 36 | 36 | | |
|------+-------------+-------------+------------+------------|
| 4MB | (1) 256K x | (1) 256K x | (1) 256K x | (1) 256K x |
| | 36 | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 6MB | (1) 512K x | (1) 512K x | (1) 512K x | None |
| | 36 | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 7MB | (1) 1M x 36 | (1) 256K x | (1) 256K x | (1) 256K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 8MB | (1) 2M x 36 | None | None | None |
|------+-------------+-------------+------------+------------|
| 8MB | (1) 1M x 36 | (1) 1M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 8MB | (1) 512K x | (1) 512K x | (1) 512K x | (1) 512K x |
| | 36 | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 9MB | (1) 2M x 36 | (1) 256K x | None | None |
| | | 36 | | |
|------+-------------+-------------+------------+------------|
| 10MB | (1) 2M x 36 | (1) 512K x | None | None |
| | | 36 | | |
|------+-------------+-------------+------------+------------|
| 11MB | (1) 2M x 36 | (1) 256K x | (1) 256K x | (1) 256K x |
| | | 36 | 36 | 36 |
|------+-------------+-------------+------------+------------|
| 12MB | (1) 2M x 36 | (1) 512K x | (1) 512K x | None |
| | | 36 | 36 | |
|------+-------------+-------------+------------+------------|
| 12MB | (1) 2M x 36 | (1) 1M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 12MB | (1) 1M x 36 | (1) 1M x 36 | (1) 1M x | None |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 12MB | (1) 1M x 36 | (1) 2M x 36 | None | None |
|------+-------------+-------------+------------+------------|
| 16MB | (1) 4M x 36 | None | None | None |
|------+-------------+-------------+------------+------------|
| 16MB | (1) 2M x 36 | (1) 1M x 36 | (1) 1M x | None |
| | | | 36 | |
|------+-------------+-------------+------------+------------|
| 16MB | (1) 2M x 36 | (1) 2M x 36 | None | None |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION (CON'T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|-------+-------------+------------+------------+------------|
| 16MB | (1) 1M x 36 | (1) 1M x | (1) 1M x | (1) 1M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 17MB | (1) 4M x 36 | (1) 256K x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 18MB | (1) 4M x 36 | (1) 512K x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 19MB | (1) 4M x 36 | (1) 256K x | (1) 256K x | (1) 256K x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 20MB | (1) 4M x 36 | (1) 512K x | (1) 512K x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 20MB | (1) 4M x 36 | (1) 1M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 20MB | (1) 2M x 36 | (1) 1M x | (1) 1M x | (1) 1M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 22MB | (1) 4M x 36 | (1) 512K x | (1) 512K x | (1) 512K x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 24MB | (1) 4M x 36 | (1) 1M x | (1) 1M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 24MB | (1) 4M x 36 | (1) 2M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 24MB | (1) 2M x 36 | (1) 2M x | (1) 2M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 28MB | (1) 4M x 36 | (1) 1M x | (1) 1M x | (1) 1M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 32MB | (1) 8M x 36 | None | None | None |
|-------+-------------+------------+------------+------------|
| 32MB | (1) 4M x 36 | (1) 2M x | (1) 2M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 32MB | (1) 4M x 36 | (1) 4M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 34MB | (1) 8M x 36 | (1) 256K x | (1) 256K x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 34MB | (1) 8M x 36 | (1) 512K x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 35MB | (1) 8M x 36 | (1) 256K x | (1) 256K x | (1) 256K x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 36MB | (1) 8M x 36 | (1) 512K x | (1) 512K x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 36MB | (1) 8M x 36 | (1) 1M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 40MB | (1) 8M x 36 | (1) 1M x | (1) 1M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 40MB | (1) 8M x 36 | (1) 2M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 40MB | (1) 4M x 36 | (1) 2M x | (1) 2M x | (1) 2M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 48MB | (1) 8M x 36 | (1) 2M x | (1) 2M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 48MB | (1) 8M x 36 | (1) 4M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 48MB | (1) 4M x 36 | (1) 4M x | (1) 4M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 56MB | (1) 8M x 36 | (1) 2M x | (1) 2M x | (1) 2M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 64MB | (1) 8M x 36 | (1) 4M x | (1) 4M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 64MB | (1) 8M x 36 | (1) 8M x | None | None |
| | | 36 | | |
|-------+-------------+------------+------------+------------|
| 64MB | (1) 4M x 36 | (1) 4M x | (1) 4M x | (1) 4M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 68MB | (1) 1M x 36 | (1) 8M x | (1) 8M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 72MB | (1) 2M x 36 | (1) 8M x | (1) 8M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 80MB | (1) 8M x 36 | (1) 4M x | (1) 4M x | (1) 4M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 96MB | (1) 8M x 36 | (1) 8M x | (1) 8M x | None |
| | | 36 | 36 | |
|-------+-------------+------------+------------+------------|
| 104MB | (1) 2M x 36 | (1) 8M x | (1) 8M x | (1) 8M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 112MB | (1) 4M x 36 | (1) 8M x | (1) 8M x | (1) 8M x |
| | | 36 | 36 | 36 |
|-------+-------------+------------+------------+------------|
| 128MB | (1) 8M x 36 | (1) 8M x | (1) 8M x | (1) 8M x |
| | | 36 | 36 | 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 128KB | (4) 32K x 8 | None |
|------------------+--------------------+--------------------|
| 256KB | (4) 32K x 8 | (4) 32K x 8 |
|------------------------------------------------------------|
| Note: The location of banks 0 & 1 is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | JP26 | JP27 |
|------------------+--------------------+--------------------|
| 128KB | Pins 1 & 2 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| 256KB | Pins 1 & 2 closed | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION |
|------------------------------------------------------------|
| Speed | JP14 |
|----------------------------+-------------------------------|
| 20MHz | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| 25MHz | Pins 3 & 4 closed |
|----------------------------+-------------------------------|
| 33MHz | Pins 5 & 6 closed |
|----------------------------+-------------------------------|
| 40MHz | Pins 7 & 8 closed |
|----------------------------+-------------------------------|
| 50iMHz | Pins 3 & 4 closed |
|----------------------------+-------------------------------|
| 50MHz | Pins 9 & 10 closed |
|----------------------------+-------------------------------|
| 66iMHz | Pins 5 & 6 closed |
|----------------------------+-------------------------------|
| 75iMHz | Pins 3 & 4 closed |
|----------------------------+-------------------------------|
| 100iMHz | Pins 5 & 6 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU TYPE SELECTION |
|------------------------------------------------------------|
| Type | JP1 | JP2 | JP4 | JP5 | JP6 |
|-----------------+--------+--------+--------+-------+-------|
| SL80486SX | 2 & 3 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
|-----------------+--------+--------+--------+-------+-------|
| 80486DX | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 |
|-----------------+--------+--------+--------+-------+-------|
| SL80486DX | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 |
|-----------------+--------+--------+--------+-------+-------|
| AM486DX2 (NV8T) | 2 & 3 | 3 & 4 | 1 & 2 | 2 & 3 | 2 & 3 |
|-----------------+--------+--------+--------+-------+-------|
| AM486DX2 (SV8B) | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 |
|-----------------+--------+--------+--------+-------+-------|
| AM486DX4 (SV8B) | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 |
|-----------------+--------+--------+--------+-------+-------|
| CX 5X86 | 2 & 3 | 1 & 2 | 1 & 2 | 2 & 3 | 2 & 3 |
|-----------------+--------+--------+--------+-------+-------|
| AM 5X86 | 2 & 3 | 2 & 3 | 1 & 2 | 2 & 3 | 2 & 3 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU TYPE SELECTION (CON'T) |
|------------------------------------------------------------|
| Type | JP7 | JP8 | JP9 | JP10 | JP11 |
|-----------------+--------+--------+--------+-------+-------|
| SL80486SX | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
|-----------------+--------+--------+--------+-------+-------|
| 80486DX | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
|-----------------+--------+--------+--------+-------+-------|
| SL80486DX | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
|-----------------+--------+--------+--------+-------+-------|
| AM486DX2 (NV8T) | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 | 1 & 2 |
|-----------------+--------+--------+--------+-------+-------|
| AM486DX2 (SV8B) | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 | 1 & 2 |
|-----------------+--------+--------+--------+-------+-------|
| AM486DX4 (SV8B) | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 |
|-----------------+--------+--------+--------+-------+-------|
| CX 5X86 | 1 & 2 | 2 & 3 | 2 & 3 | 1 & 2 | 1 & 2 |
|-----------------+--------+--------+--------+-------+-------|
| AM 5X86 | 1 & 2 | 2 & 3 | 2 & 3 | 2 & 3 | 1 & 2 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VL BUS WAIT STATE SELECTION |
|------------------------------------------------------------|
| Setting | JP12 | JP30 |
|--------------------+--------------------+------------------|
| 0 | Open | Open |
|--------------------+--------------------+------------------|
| 1 | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VL BUS SPEED SELECTION |
|------------------------------------------------------------|
| Speed | JP13 | JP31 |
|--------------------+-------------------+-------------------|
| <= 33MHz | Open | Open |
|--------------------+-------------------+-------------------|
| >33 MHz | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL SELECTION |
|------------------------------------------------------------|
| Channel | JP15 | JP16 |
|------------------+--------------------+--------------------|
| | 3 | Pins 3 & 4 closed | Pins 3 & 4 closed |
|---+--------------+--------------------+--------------------|
| | 5 | Pins 5 & 6 closed | Pins 5 & 6 closed |
|---+--------------+--------------------+--------------------|
| | 6 | Pins 7 & 8 closed | Pins 7 & 8 closed |
|---+--------------+--------------------+--------------------|
| » | Disabled | Pins 1 & 2 closed | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP19 |
|----------------------------+-------------------------------|
| » | IRQ4 | Pins 1 & 2 closed |
|----+-----------------------+-------------------------------|
| | IRQ5 | Pins 2 & 3 closed |
|----+-----------------------+-------------------------------|
| | Disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP20 |
|----------------------------+-------------------------------|
| » | IRQ3 | Pins 1 & 2 closed |
|----+-----------------------+-------------------------------|
| | IRQ9 | Pins 2 & 3 closed |
|----+-----------------------+-------------------------------|
| | Disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP18 |
|----------------------------+-------------------------------|
| » | IRQ7 | Pins 1 & 2 closed |
|----+-----------------------+-------------------------------|
| | IRQ5 | Pins 2 & 3 closed |
|----+-----------------------+-------------------------------|
| | Disabled | Open |
+------------------------------------------------------------+
