# ABIT COMPUTER CORPORATION
LX6
Processor Pentium II
Processor Speed 233/266/300/333MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 1GB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512KB (located on Pentium II CPU)
BIOS Award
Dimensions 304mm x 204mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, PS/2 mouse port, serial ports
(2), IR connector, USB connectors (2), ATX
power connector, AGP slot
NPU Options None
IMG IMG 1
+------------------------------------------------------------+

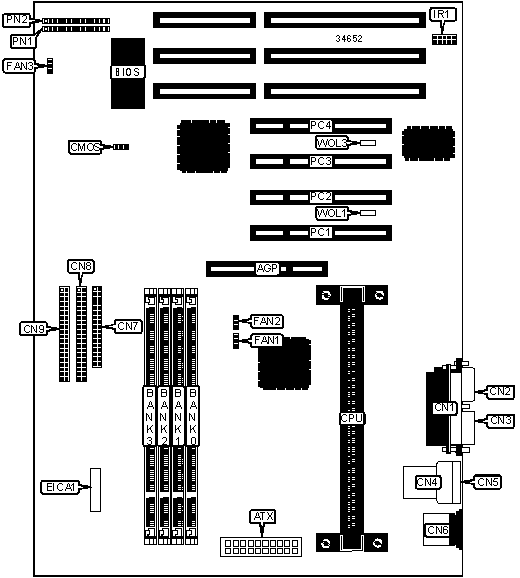

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-----------------+----------+------------------+------------|
| AGP slot | AGP | Chassis fan | FAN2 |
| | | power | |
|-----------------+----------+------------------+------------|
| ATX power | ATX | Chassis fan | FAN3 |
| connector | | power | |
|-----------------+----------+------------------+------------|
| Parallel port | CN1 | IR connector | IR1 |
|-----------------+----------+------------------+------------|
| Serial port 2 | CN2 | 32-bit PCI slots | PC1 – PC4 |
|-----------------+----------+------------------+------------|
| Serial port 1 | CN3 | Power LED & | PN1/pins 1 |
| | | keylock | - 5 |
|-----------------+----------+------------------+------------|
| USB connector | CN4 | IDE interface | PN1/pins 7 |
| | | LED | & 8 |
|-----------------+----------+------------------+------------|
| USB connector | CN5 | Soft off power | PN1/pins |
| | | supply | 10 & 11 |
|-----------------+----------+------------------+------------|
| PS/2 mouse port | CN6 | Green PC | PN1/pins |
| | | connector | 13 & 14 |
|-----------------+----------+------------------+------------|
| Floppy drive | CN7 | Reset switch | PN2/pins 1 |
| interface | | | & 2 |
|-----------------+----------+------------------+------------|
| IDE interface 2 | CN8 | Speaker | PN2/pins 4 |
| | | | - 7 |
|-----------------+----------+------------------+------------|
| IDE interface 1 | CN9 | Green PC LED | PN2/pins 9 |
| | | | & 10 |
|-----------------+----------+------------------+------------|
| Chassis fan | FAN1 | | |
| power | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | CMOS memory normal operation | CMOS | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | CMOS memory clear | CMOS | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | EICA1 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | WOL1 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | WOL3 | Unidentified |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|-------+-------------+------------+------------+------------|
| 8MB | (1) 1M x 64 | None | None | None |
|-------+-------------+------------+------------+------------|
| 16MB | (1) 2M x 64 | None | None | None |
|-------+-------------+------------+------------+------------|
| 16MB | (1) 1M x 64 | (1) 1M x | None | None |
| | | 64 | | |
|-------+-------------+------------+------------+------------|
| 24MB | (1) 2M x 64 | (1) 1M x | None | None |
| | | 64 | | |
|-------+-------------+------------+------------+------------|
| 24MB | (1) 1M x 64 | (1) 1M x | (1) 1M x | None |
| | | 64 | 64 | |
|-------+-------------+------------+------------+------------|
| 32MB | (1) 4M x 64 | None | None | None |
|-------+-------------+------------+------------+------------|
| 32MB | (1) 2M x 64 | (1) 2M x | None | None |
| | | 64 | | |
|-------+-------------+------------+------------+------------|
| 32MB | (1) 1M x 64 | (1) 1M x | (1) 1M x | (1) 1M x |
| | | 64 | 64 | 64 |
|-------+-------------+------------+------------+------------|
| 40MB | (1) 4M x 64 | (1) 1M x | None | None |
| | | 64 | | |
|-------+-------------+------------+------------+------------|
| 48MB | (1) 4M x 64 | (1) 2M x | None | None |
| | | 64 | | |
|-------+-------------+------------+------------+------------|
| 48MB | (1) 2M x 64 | (1) 2M x | (1) 2M x | None |
| | | 64 | 64 | |
|-------+-------------+------------+------------+------------|
| 64MB | (1) 8M x 64 | None | None | None |
|-------+-------------+------------+------------+------------|
| 64MB | (1) 4M x 64 | (1) 4M x | None | None |
| | | 64 | | |
|-------+-------------+------------+------------+------------|
| 64MB | (1) 2M x 64 | (1) 2M x | (1) 2M x | (1) 2M x |
| | | 64 | 64 | 64 |
|-------+-------------+------------+------------+------------|
| 72MB | (1) 8M x 64 | (1) 1M x | None | None |
| | | 64 | | |
|-------+-------------+------------+------------+------------|
| 80MB | (1) 8M x 64 | (1) 2M x | None | None |
| | | 64 | | |
|-------+-------------+------------+------------+------------|
| 96MB | (1) 8M x 64 | (1) 4M x | None | None |
| | | 64 | | |
|-------+-------------+------------+------------+------------|
| 96MB | (1) 4M x 64 | (1) 4M x | (1) 4M x | None |
| | | 64 | 64 | |
|-------+-------------+------------+------------+------------|
| 128MB | (1) 16M x | None | None | None |
| | 64 | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|-------+-------------+------------+------------+------------|
| 128MB | (1) 8M x 64 | (1) 8M x | None | None |
| | | 64 | | |
|-------+-------------+------------+------------+------------|
| 128MB | (1) 4M x 64 | (1) 4M x | (1) 4M x | (1) 4M x |
| | | 64 | 64 | 64 |
|-------+-------------+------------+------------+------------|
| 136MB | (1) 16M x | (1) 1M x | None | None |
| | 64 | 64 | | |
|-------+-------------+------------+------------+------------|
| 144MB | (1) 16M x | (1) 2M x | None | None |
| | 64 | 64 | | |
|-------+-------------+------------+------------+------------|
| 160MB | (1) 16M x | (1) 4M x | None | None |
| | 64 | 64 | | |
|-------+-------------+------------+------------+------------|
| 192MB | (1) 16M x | (1) 8M x | None | None |
| | 64 | 64 | | |
|-------+-------------+------------+------------+------------|
| 192MB | (1) 8M x 64 | (1) 8M x | (1) 8M x | None |
| | | 64 | 64 | |
|-------+-------------+------------+------------+------------|
| 256MB | (1) 16M x | (1) 16M x | None | None |
| | 64 | 64 | | |
|-------+-------------+------------+------------+------------|
| 256MB | (1) 8M x 64 | (1) 8M x | (1) 8M x | (1) 8M x |
| | | 64 | 64 | 64 |
|-------+-------------+------------+------------+------------|
| 256MB | (1) 32M x | None | None | None |
| | 64 | | | |
|-------+-------------+------------+------------+------------|
| 384MB | (1) 16M x | (1) 16M x | (1) 16M x | None |
| | 64 | 64 | 64 | |
|-------+-------------+------------+------------+------------|
| 512MB | (1) 16M x | (1) 16M x | (1) 16M x | (1) 16M x |
| | 64 | 64 | 64 | 64 |
|-------+-------------+------------+------------+------------|
| 512MB | (1) 32M x | (1) 32M x | None | None |
| | 64 | 64 | | |
|-------+-------------+------------+------------+------------|
| 768MB | (1) 32M x | (1) 32M x | (1) 32M x | None |
| | 64 | 64 | 64 | |
|-------+-------------+------------+------------+------------|
| 1GB | (1) 32M x | (1) 32M x | (1) 32M x | (1) 32M x |
| | 64 | 64 | 64 | 64 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: 256KB/512KB cache is located on the Pentium II CPU. |
+------------------------------------------------------------+
