# ACER, INC.
AX6L (VER. B)
Processor Pentium II
Processor Speed 233/266/300MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 1GB (EDO & SDRAM supported)
Memory
Maximum Video None
Memory
Cache 256/512KB (located on Pentium II CPU)
BIOS Award
Dimensions 305mm x 244mm
I/O Options 32-bit PCI slots (4), IR connector, floppy
drive interface, IDE interfaces (2), parallel
port, PS/2 mouse port, serial ports (2), USB
connectors (2), ATX power connector, AGP slot
NPU Options None
IMG IMG 1
+------------------------------------------------------------+

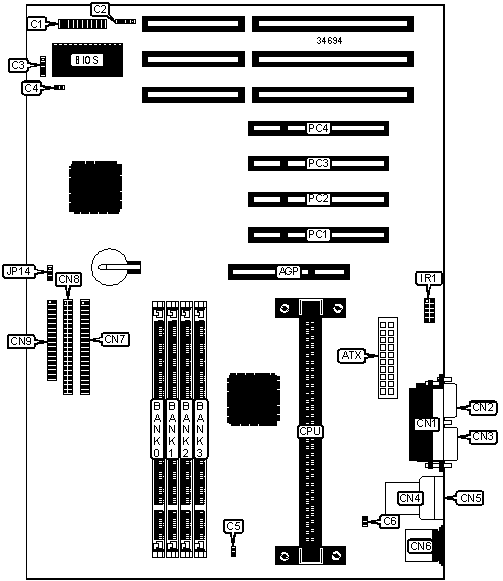

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| ATX power | ATX | Serial port 1 | CN3 |
| connector | | | |
|-------------------+----------+------------------+----------|
| AGP slot | AGP | USB connector 1 | CN4 |
|-------------------+----------+------------------+----------|
| Front panel | C1 | USB connector 2 | CN5 |
| connector | | | |
|-------------------+----------+------------------+----------|
| IDE interface LED | C2 | PS/2 mouse port | CN6 |
|-------------------+----------+------------------+----------|
| Wake on LAN | C3 | IDE interface 2 | CN7 |
| connector | | | |
|-------------------+----------+------------------+----------|
| Soft off power | C4 | IDE interface 1 | CN8 |
| supply | | | |
|-------------------+----------+------------------+----------|
| CPU fan power | C5 | Floppy drive | CN9 |
| | | interface | |
|-------------------+----------+------------------+----------|
| Chassis fan power | C6 | IR connector | IR1 |
|-------------------+----------+------------------+----------|
| Parallel port | CN1 | 32-bit PCI slots | PC1 - |
| | | | PC4 |
|-------------------+----------+------------------+----------|
| Serial port 2 | CN2 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------+-------+-----------------|
| ยป | CMOS memory normal operation | JP14 | Pins 1 & 2 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| | CMOS memory clear | JP14 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|------+-------------+-------------+------------+------------|
| 8MB | (1) 1M x 64 | None | None | None |
|------+-------------+-------------+------------+------------|
| 16MB | (1) 2M x 64 | None | None | None |
|------+-------------+-------------+------------+------------|
| 16MB | (1) 1M x 64 | (1) 1M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 24MB | (1) 2M x 64 | (1) 1M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 24MB | (1) 1M x 64 | (1) 1M x 64 | (1) 1M x | None |
| | | | 64 | |
|------+-------------+-------------+------------+------------|
| 32MB | (1) 2M x 64 | (1) 2M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 32MB | (1) 4M x 64 | None | None | None |
|------+-------------+-------------+------------+------------|
| 32MB | (1) 1M x 64 | (1) 1M x 64 | (1) 1M x | (1) 1M x |
| | | | 64 | 64 |
|------+-------------+-------------+------------+------------|
| 40MB | (1) 2M x 64 | (1) 2M x 64 | (1) 1M x | None |
| | | | 64 | |
|------+-------------+-------------+------------+------------|
| 40MB | (1) 2M x 64 | (1) 1M x 64 | (1) 1M x | (1) 1M x |
| | | | 64 | 64 |
|------+-------------+-------------+------------+------------|
| 40MB | (1) 4M x 64 | (1) 1M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 48MB | (1) 2M x 64 | (1) 2M x 64 | (1) 2M x | None |
| | | | 64 | |
|------+-------------+-------------+------------+------------|
| 48MB | (1) 2M x 64 | (1) 2M x 64 | (1) 1M x | (1) 1M x |
| | | | 64 | 64 |
|------+-------------+-------------+------------+------------|
| 48MB | (1) 4M x 64 | (1) 1M x 64 | (1) 1M x | None |
| | | | 64 | |
|------+-------------+-------------+------------+------------|
| 56MB | (1) 4M x 64 | (1) 2M x 64 | (1) 1M x | None |
| | | | 64 | |
|------+-------------+-------------+------------+------------|
| 56MB | (1) 4M x 64 | (1) 1M x 64 | (1) 1M x | (1) 1M x |
| | | | 64 | 64 |
|------+-------------+-------------+------------+------------|
| 64MB | (1) 2M x 64 | (1) 2M x 64 | (1) 2M x | (1) 2M x |
| | | | 64 | 64 |
|------+-------------+-------------+------------+------------|
| 64MB | (1) 4M x 64 | (1) 4M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 64MB | (1) 8M x 64 | None | None | None |
|------+-------------+-------------+------------+------------|
| 80MB | (1) 4M x 64 | (1) 2M x 64 | (1) 2M x | (1) 2M x |
| | | | 64 | 64 |
|------+-------------+-------------+------------+------------|
| 80MB | (1) 4M x 64 | (1) 4M x 64 | (1) 1M x | (1) 1M x |
| | | | 64 | 64 |
|------+-------------+-------------+------------+------------|
| 80MB | (1) 8M x 64 | (1) 2M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 80MB | (1) 8M x 64 | (1) 1M x 64 | (1) 1M x | None |
| | | | 64 | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION (CON'T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|--------+------------+------------+------------+------------|
| 96MB | (1) 4M x | (1) 4M x | (1) 2M x | (1) 2M x |
| | 64 | 64 | 64 | 64 |
|--------+------------+------------+------------+------------|
| 96MB | (1) 4M x | (1) 4M x | (1) 4M x | None |
| | 64 | 64 | 64 | |
|--------+------------+------------+------------+------------|
| 96MB | (1) 8M x | (1) 2M x | (1) 1M x | (1) 1M x |
| | 64 | 64 | 64 | 64 |
|--------+------------+------------+------------+------------|
| 112MB | (1) 4M x | (1) 4M x | (1) 4M x | (1) 2M x |
| | 64 | 64 | 64 | 64 |
|--------+------------+------------+------------+------------|
| 112MB | (1) 8M x | (1) 4M x | (1) 2M x | None |
| | 64 | 64 | 64 | |
|--------+------------+------------+------------+------------|
| 112MB | (1) 8M x | (1) 4M x | (1) 1M x | (1) 1M x |
| | 64 | 64 | 64 | 64 |
|--------+------------+------------+------------+------------|
| 128MB | (1) 16M x | None | None | None |
| | 64 | | | |
|--------+------------+------------+------------+------------|
| 128MB | (1) 4M x | (1) 4M x | (1) 4M x | (1) 4M x |
| | 64 | 64 | 64 | 64 |
|--------+------------+------------+------------+------------|
| 128MB | (1) 8M x | (1) 4M x | (1) 4M x | None |
| | 64 | 64 | 64 | |
|--------+------------+------------+------------+------------|
| 128MB | (1) 8M x | (1) 8M x | None | None |
| | 64 | 64 | | |
|--------+------------+------------+------------+------------|
| 160MB | (1) 16M x | (1) 2M x | (1) 1M x | (1) 1M x |
| | 64 | 64 | 64 | 64 |
|--------+------------+------------+------------+------------|
| 192MB | (1) 16M x | (1) 4M x | (1) 4M x | None |
| | 64 | 64 | 64 | |
|--------+------------+------------+------------+------------|
| 192MB | (1) 8M x | (1) 8M x | (1) 4M x | (1) 4M x |
| | 64 | 64 | 64 | 64 |
|--------+------------+------------+------------+------------|
| 192MB | (1) 8M x | (1) 8M x | (1) 8M x | None |
| | 64 | 64 | 64 | |
|--------+------------+------------+------------+------------|
| 224MB | (1) 16M x | (1) 8M x | (1) 2M x | (1) 2M x |
| | 64 | 64 | 64 | 64 |
|--------+------------+------------+------------+------------|
| 224MB | (1) 16M x | (1) 8M x | (1) 4M x | None |
| | 64 | 64 | 64 | |
|--------+------------+------------+------------+------------|
| 256MB | (1) 16M x | (1) 16M x | None | None |
| | 64 | 64 | | |
|--------+------------+------------+------------+------------|
| 256MB | (1) 16M x | (1) 8M x | (1) 4M x | (1) 4M x |
| | 64 | 64 | 64 | 64 |
|--------+------------+------------+------------+------------|
| 256MB | (1) 16M x | (1) 8M x | (1) 8M x | None |
| | 64 | 64 | 64 | |
|--------+------------+------------+------------+------------|
| 256MB | (1) 8M x | (1) 8M x | (1) 8M x | (1) 8M x |
| | 64 | 64 | 64 | 64 |
|--------+------------+------------+------------+------------|
| 288MB | (1) 16M x | (1) 16M x | (1) 4M x | None |
| | 64 | 64 | 64 | |
|--------+------------+------------+------------+------------|
| 320MB | (1) 16M x | (1) 8M x | (1) 8M x | (1) 8M x |
| | 64 | 64 | 64 | 64 |
|--------+------------+------------+------------+------------|
| 384MB | (1) 16M x | (1) 16M x | (1) 16M x | None |
| | 64 | 64 | 64 | |
|--------+------------+------------+------------+------------|
| 384MB | (1) 16M x | (1) 16M x | (1) 8M x | (1) 8M x |
| | 64 | 64 | 64 | 64 |
|--------+------------+------------+------------+------------|
| 448MB | (1) 16M x | (1) 16M x | (1) 16M x | (1) 8M x |
| | 64 | 64 | 64 | 64 |
|--------+------------+------------+------------+------------|
| 512MB | (1) 16M x | (1) 16M x | (1) 16M x | (1) 16M x |
| | 64 | 64 | 64 | 64 |
|--------+------------+------------+------------+------------|
| 1024MB | (1) 32M x | (1) 32M x | (1) 32M x | (1) 32M x |
| | 64 | 64 | 64 | 64 |
|------------------------------------------------------------|
| Note: Board accepts EDO & SDRAM memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: 256KB/512KB cache is located on the Pentium II CPU. |
+------------------------------------------------------------+
