# AMPTRON INTERNATIONAL, INC.
PM-9600
Device Type Mainboard
Processor CX 6X86/IBM 6X86/CX 6X86L/IBM 6X86L/CX
686MX/IBM 6X86MX/
CX M1/IDT C6/AM K5/AM K6/Pentium
Processor Speed 75/90/100/120/133/150/166/180/200/233MHz
Chip Set TX Two
Video Chip Set None
Maximum Onboard 512MB (EDO & SDRAM supported)
Memory
Maximum Video None
Memory
Cache 1024KB
BIOS AMI
Dimensions 254mm x 218mm
I/O Options 32-bit PCI slots (5), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, PS/2 mouse port, PS/2 mouse
interface, serial ports (2), ATX power
connector
NPU Options None

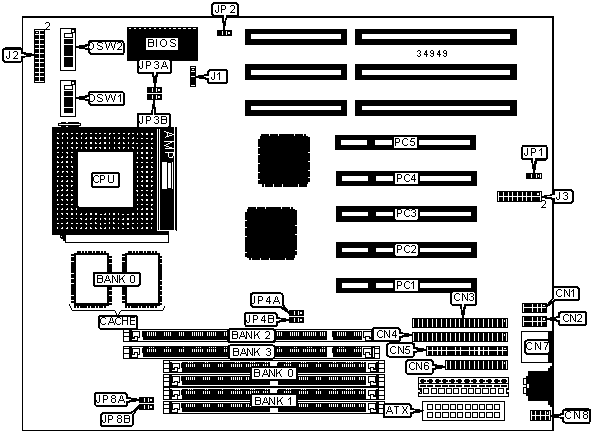

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+---------------+--------------|
| ATX power | ATX | Speaker | J2/pins |
| connector | | | 1/3/5/7 |
|------------------+----------+---------------+--------------|
| Serial port 1 | CN1 | Power LED & | J2/pins |
| | | keylock | 2/4/6/8/10 |
|------------------+----------+---------------+--------------|
| Serial port 2 | CN2 | Turbo LED | J2/pins 13 & |
| | | | 14 |
|------------------+----------+---------------+--------------|
| IDE interface 2 | CN3 | IDE interface | J2/pins 15 & |
| | | LED | 16 |
|------------------+----------+---------------+--------------|
| IDE interface 1 | CN4 | Reset switch | J2/pins 17 & |
| | | | 18 |
|------------------+----------+---------------+--------------|
| Floppy drive | CN5 | Green PC LED | J2/pins 19 & |
| interface | | | 20 |
|------------------+----------+---------------+--------------|
| Parallel port | CN6 | Green PC | J2/pins 21 & |
| | | connector | 22 |
|------------------+----------+---------------+--------------|
| PS/2 mouse port | CN7 | ATX form | J3 |
| | | connector | |
|------------------+----------+---------------+--------------|
| PS/2 mouse | CN8 | 32-bit PCI | PC1 - PC5 |
| interface | | slots | |
|------------------+----------+---------------+--------------|
| Chassis fan | J1 | | |
| power | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-----------------------------------+-------+----------------|
| » | CMOS memory normal operation | JP1 | Pins 2 & 3 |
| | | | closed |
|---+-------------------------------+-------+----------------|
| | CMOS memory clear | JP1 | Pins 1 & 2 |
| | | | closed |
|---+-------------------------------+-------+----------------|
| | Flash BIOS voltage select 12v | JP2 | Pins 1 & 2 |
| | | | closed |
|---+-------------------------------+-------+----------------|
| | Flash BIOS voltage select 5v | JP2 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION (CON'T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 128MB | (2) 16M x 36 | None |
|------------------+--------------------+--------------------|
| 136MB | (2) 16M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 144MB | (2) 16M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 160MB | (2) 16M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 192MB | (2) 16M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 |
|------------------+--------------------+--------------------|
| 256MB | (2) 32M x 36 | None |
|------------------+--------------------+--------------------|
| 264MB | (2) 32M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 272MB | (2) 32M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 288MB | (2) 32M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 320MB | (2) 32M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 384MB | (2) 32M x 36 | (2) 16M x 36 |
|------------------+--------------------+--------------------|
| 512MB | (2) 32M x 36 | (2) 32M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 2 | Bank 3 |
|------------------+--------------------+--------------------|
| 8MB | (1) 1M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 2M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 1M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 24MB | (1) 2M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 32MB | (1) 4M x 64 | None |
|------------------+--------------------+--------------------|
| 32MB | (1) 2M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 40MB | (1) 4M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 48MB | (1) 4M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 64MB | (1) 8M x 64 | None |
|------------------+--------------------+--------------------|
| 64MB | (1) 4M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 72MB | (1) 8M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 80MB | (1) 8M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 96MB | (1) 8M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 128MB | (1) 16M x 64 | None |
|------------------+--------------------+--------------------|
| 128MB | (1) 8M x 64 | (1) 8M x 64 |
|------------------+--------------------+--------------------|
| 136MB | (1) 16M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 144MB | (1) 16M x 64 | (1) 2M x 64 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION (CON'T) |
|------------------------------------------------------------|
| Size | Bank 2 | Bank 3 |
|------------------+--------------------+--------------------|
| 160MB | (1) 16M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 192MB | (1) 16M x 64 | (1) 8M x 64 |
|------------------+--------------------+--------------------|
| 256MB | (1) 16M x 64 | (1) 16M x 64 |
|------------------+--------------------+--------------------|
| 256MB | (1) 32M x 64 | None |
|------------------+--------------------+--------------------|
| 264MB | (1) 32M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 272MB | (1) 32M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 288MB | (1) 32M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 320MB | (1) 32M x 64 | (1) 8M x 64 |
|------------------+--------------------+--------------------|
| 384MB | (1) 32M x 64 | (1) 16M x 64 |
|------------------+--------------------+--------------------|
| 512MB | (1) 32M x 64 | (1) 32M x 64 |
|------------------------------------------------------------|
| Note: Board accepts SDRAM memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM/SIMM JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP8A | JP8B |
|------------------+--------------------+--------------------|
| 3 banks used | Pins 1 & 2 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| 4 banks used | Pins 2 & 3 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM VOLTAGE CONFIGURATION |
|------------------------------------------------------------|
| Voltage | JP4A | JP4B |
|------------------+--------------------+--------------------|
| » | 3.3v | Pins 2 & 3 closed | Pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| | 5v | Pins 1 & 2 closed | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 1MB | (2) 128K x 32 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|DSW1/1|DSW1/2|DSW1/3|DSW1/4|DSW1/5|
| speed |speed | | | | | | |
|-------+------+----------+------+------+------+------+------|
|150MHz |60MHz | 2x | On | Off | N/A | On | On |
|-------+------+----------+------+------+------+------+------|
|166MHz |66MHz | 2x | On | Off | N/A | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM 6X86) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|DSW1/1|DSW1/2|DSW1/3|DSW1/4|DSW1/5|
| speed |speed | | | | | | |
|-------+------+----------+------+------+------+------+------|
|150MHz |60MHz | 2x | On | Off | N/A | On | On |
|-------+------+----------+------+------+------+------+------|
|166MHz |66MHz | 2x | On | Off | N/A | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86L) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|DSW1/1|DSW1/2|DSW1/3|DSW1/4|DSW1/5|
| speed |speed | | | | | | |
|-------+------+----------+------+------+------+------+------|
|166MHz |66MHz | 2x | On | Off | N/A | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM 6X86L) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|DSW1/1|DSW1/2|DSW1/3|DSW1/4|DSW1/5|
| speed |speed | | | | | | |
|-------+------+----------+------+------+------+------+------|
|166MHz |66MHz | 2x | On | Off | N/A | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86MX) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|DSW1/1|DSW1/2|DSW1/3|DSW1/4|DSW1/5|
| speed |speed | | | | | | |
|-------+------+----------+------+------+------+------+------|
|166MHz |66MHz | 2x | On | Off | N/A | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM 6X86MX) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|DSW1/1|DSW1/2|DSW1/3|DSW1/4|DSW1/5|
| speed |speed | | | | | | |
|-------+------+----------+------+------+------+------+------|
|166MHz |66MHz | 2x | On | Off | N/A | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IDT C6) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|DSW1/1|DSW1/2|DSW1/3|DSW1/4|DSW1/5|
| speed |speed | | | | | | |
|-------+------+----------+------+------+------+------+------|
|200MHz |66MHz | 3x | Off | On | N/A | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|DSW1/1|DSW1/2|DSW1/3|DSW1/4|DSW1/5|
| speed |speed | | | | | | |
|-------+------+----------+------+------+------+------+------|
|100MHz |66MHz | 1.5x | Off | Off | N/A | Off | On |
|-------+------+----------+------+------+------+------+------|
|120MHz |60MHz | 1.5x | Off | Off | N/A | On | On |
|-------+------+----------+------+------+------+------+------|
|133MHz |66MHz | 1.5x | Off | Off | N/A | Off | On |
|-------+------+----------+------+------+------+------+------|
|150MHz |60MHz | 2.5x | On | On | N/A | On | On |
|-------+------+----------+------+------+------+------+------|
|166MHz |66MHz | 2.5x | On | On | N/A | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|DSW1/1|DSW1/2|DSW1/3|DSW1/4|DSW1/5|
| speed |speed | | | | | | |
|-------+------+----------+------+------+------+------+------|
|166MHz |66MHz | 2.5x | On | On | N/A | Off | On |
|-------+------+----------+------+------+------+------+------|
|200MHz |66MHz | 3x | Off | On | N/A | Off | On |
|-------+------+----------+------+------+------+------+------|
|233MHz |66MHz | 3.5x | Off | Off | Off | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|DSW1/1|DSW1/2|DSW1/3|DSW1/4|DSW1/5|
| speed |speed | | | | | | |
|-------+------+----------+------+------+------+------+------|
| 90MHz |60MHz | 1.5x | Off | Off | N/A | On | On |
|-------+------+----------+------+------+------+------+------|
|100MHz |66MHz | 1.5x | Off | Off | N/A | Off | On |
|-------+------+----------+------+------+------+------+------|
|120MHz |60MHz | 2x | On | Off | N/A | On | On |
|-------+------+----------+------+------+------+------+------|
|133MHz |66MHz | 2x | On | Off | N/A | Off | On |
|-------+------+----------+------+------+------+------+------|
|150MHz |60MHz | 2.5x | On | On | N/A | On | On |
|-------+------+----------+------+------+------+------+------|
|166MHz |66MHz | 2.5x | On | On | N/A | Off | On |
|-------+------+----------+------+------+------+------+------|
|180MHz |60MHz | 3x | Off | On | N/A | On | On |
|-------+------+----------+------+------+------+------+------|
|200MHz |66MHz | 3x | Off | On | N/A | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL MMX) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|DSW1/1|DSW1/2|DSW1/3|DSW1/4|DSW1/5|
| speed |speed | | | | | | |
|-------+------+----------+------+------+------+------+------|
|166MHz |66MHz | 2.5x | On | On | N/A | Off | On |
|-------+------+----------+------+------+------+------+------|
|200MHz |66MHz | 3x | Off | On | N/A | Off | On |
|-------+------+----------+------+------+------+------+------|
|233MHz |66MHz | 3.5x | Off | Off | Off | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU TYPE SELECTION |
|------------------------------------------------------------|
| Type | JP3A | JP3B |
|------------------+--------------------+--------------------|
| Single voltage | Pins 2 & 3 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| Dual voltage | Pins 1 & 2 closed | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION |
|------------------------------------------------------------|
|Voltage | DSW2/1 | DSW2/2 | DSW2/3 | DSW2/4 |DSW2/5 |DSW2/6 |
|--------+--------+--------+--------+--------+-------+-------|
| 2.2v | Off | Off | Off | Off | Off | Off |
|--------+--------+--------+--------+--------+-------+-------|
| 2.5v | Off | Off | Off | Off | Off | On |
|--------+--------+--------+--------+--------+-------+-------|
| 2.8v | Off | Off | Off | Off | On | On |
|--------+--------+--------+--------+--------+-------+-------|
| 2.9v | Off | Off | Off | On | Off | On |
|--------+--------+--------+--------+--------+-------+-------|
| 3.2v | Off | Off | On | Off | Off | On |
|--------+--------+--------+--------+--------+-------+-------|
| 3.3v | Off | On | Off | Off | Off | On |
|--------+--------+--------+--------+--------+-------+-------|
| 3.5v | On | Off | Off | Off | Off | On |
+------------------------------------------------------------+
