# ACHME COMPUTER, INC.
MS-6103
Processor Pentium Pro
Processor Speed 150/166/180/200/233MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 512MB (BEDO/EDO supported)
Memory
Maximum Video None
Memory
Cache 256KB (on Pentium Pro CPU)
BIOS Unidentified
Dimensions 330mm x 220mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
IDE interfaces (2), parallel port, PS/2 mouse
interface, serial ports (2), IR connector,
USB connector
NPU Options None

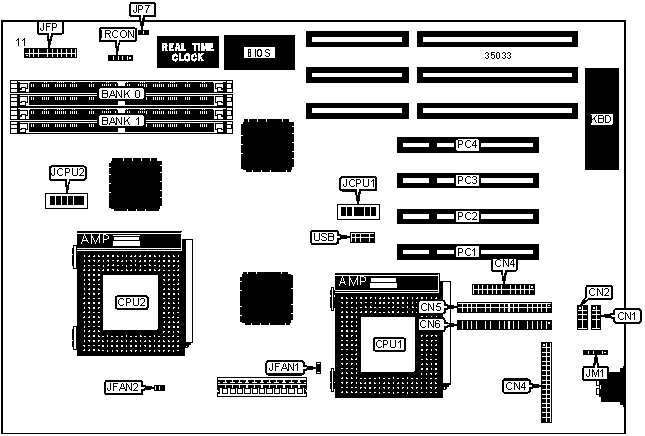

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+----------------+------------|
| Serial port 1 | CN1 | Turbo LED | JFP pins |
| | | | 12 & 13 |
|-------------------+----------+----------------+------------|
| Serial port 2 | CN2 | Reset switch | JFP pins |
| | | | 19 & 20 |
|-------------------+----------+----------------+------------|
| Floppy drive | CN3 | IDE interface | JFP pins |
| interface | | LED | 21 & 22 |
|-------------------+----------+----------------+------------|
| Parallel port | CN4 | Chassis fan | JFAN1 |
| | | power 1 | |
|-------------------+----------+----------------+------------|
| IDE interface 2 | CN5 | Chassis fan | JFAN2 |
| | | power 2 | |
|-------------------+----------+----------------+------------|
| IDE interface 1 | CN6 | PS/2 mouse | JM1 |
| | | interface | |
|-------------------+----------+----------------+------------|
| IR connector | IRCON | 32-bit PCI | PC1 - PC4 |
| | | slots | |
|-------------------+----------+----------------+------------|
| Power LED & | JFP pins | USB connector | USB |
| keylock | 1 - 5 | | |
|-------------------+----------+----------------+------------|
| Speaker | JFP pins | | |
| | 7 - 10 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+---------+------------|
| » | CMOS memory normal operation | JP7 | Open |
|---+---------------------------------+---------+------------|
| | CMOS memory clear | JP7 | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 16M x 36 | None |
|------------------+--------------------+--------------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 |
|------------------+--------------------+--------------------|
| 256MB | (2) 32M x 36 | None |
|------------------+--------------------+--------------------|
| 512MB | (2) 32M x 36 | (2) 32M x 36 |
|------------------------------------------------------------|
| Note: Board accepts BEDO/EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: 256KB cache is located on the Pentium Pro CPU. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CPU1) |
|------------------------------------------------------------|
| Speed |JCPU1/1 |JCPU1/2 |JCPU1/3 |JCPU1/4 |JCPU1/5 |JCPU1/6|
|-------+--------+--------+--------+--------+--------+-------|
|150MHz | On | Off | Off | On | On | On |
|-------+--------+--------+--------+--------+--------+-------|
|166MHz | Off | On | Off | On | On | On |
|-------+--------+--------+--------+--------+--------+-------|
|180MHz | On | Off | On | Off | On | On |
|-------+--------+--------+--------+--------+--------+-------|
|200MHz | Off | On | On | Off | On | On |
|-------+--------+--------+--------+--------+--------+-------|
|233MHz | Off | On | Off | Off | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CPU1, CON’T) |
|------------------------------------------------------------|
| Speed | JCPU2/1 | JCPU2/2 |
|--------------------+-------------------+-------------------|
| 150MHz | On | Off |
|--------------------+-------------------+-------------------|
| 166MHz | Off | On |
|--------------------+-------------------+-------------------|
| 180MHz | On | Off |
|--------------------+-------------------+-------------------|
| 200MHz | Off | On |
|--------------------+-------------------+-------------------|
| 233MHz | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CPU2) |
|------------------------------------------------------------|
| Speed | JCPU2/3 | JCPU2/4 | JCPU2/5 | JCPU2/6 |
|-----------+------------+-----------+-----------+-----------|
| 150MHz | Off | On | On | On |
|-----------+------------+-----------+-----------+-----------|
| 166MHz | Off | On | On | On |
|-----------+------------+-----------+-----------+-----------|
| 180MHz | On | Off | On | On |
|-----------+------------+-----------+-----------+-----------|
| 200MHz | On | Off | On | On |
|-----------+------------+-----------+-----------+-----------|
| 233MHz | Off | Off | On | On |
|------------------------------------------------------------|
| Note: These settings are only valid if two CPUs are |
| installed. |
+------------------------------------------------------------+
