# ASUS COMPUTER INTERNATIONAL
P/I-P55TVP4 (REV. 2.3)
Processor CX 6X86L/AM K5/Pentium
Processor Speed 75/90/100/120/133/150/166/180/200MHz
Chip Set Intel 430VX
Video Chip Set None
Maximum Onboard 128MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512KB
BIOS Unidentified
Dimensions 254mm x 218mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, PS/2 mouse interface, serial
ports (2), cache slot, IR connector, USB
connector, MediaBus slot
NPU Options None

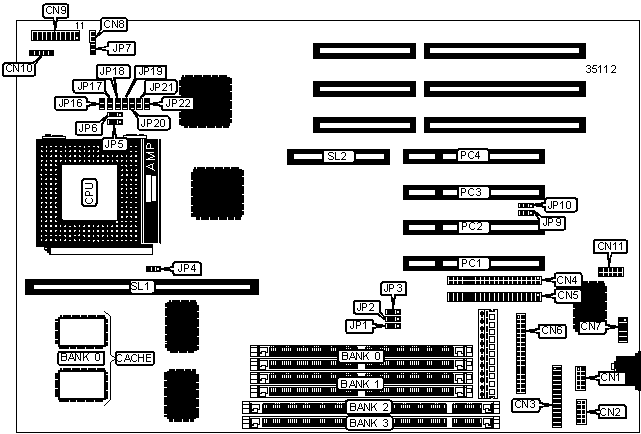

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|--------------------+----------+---------------+------------|
| Serial port 1 | CN1 | Speaker | CN9/pins 7 |
| | | | - 10 |
|--------------------+----------+---------------+------------|
| Serial port 2 | CN2 | Turbo LED | CN9/pins |
| | | | 12 & 13 |
|--------------------+----------+---------------+------------|
| Parallel port | CN3 | Green PC | CN9/pins |
| | | connector | 14 & 15 |
|--------------------+----------+---------------+------------|
| IDE interface 1 | CN4 | Reset switch | CN9/pins |
| | | | 19 & 20 |
|--------------------+----------+---------------+------------|
| IDE interface 2 | CN5 | IR connector | CN10 |
|--------------------+----------+---------------+------------|
| Floppy drive | CN6 | USB connector | CN11 |
| interface | | | |
|--------------------+----------+---------------+------------|
| PS/2 mouse | CN7 | 32-bit PCI | PC1 - PC4 |
| interface | | slots | |
|--------------------+----------+---------------+------------|
| IDE interface LED | CN8 | Cache slot | SL1 |
|--------------------+----------+---------------+------------|
| Power LED & | CN9/pins | MediaBus slot | SL2 |
| keylock | 1 - 5 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-----------------------------------+-------+----------------|
| » | CMOS memory normal operation | JP7 | Open |
|---+-------------------------------+-------+----------------|
| | CMOS memory clear | JP7 | Closed |
|---+-------------------------------+-------+----------------|
| » | On board I/O enabled | JP9 | Pins 1 & 2 |
| | | | closed |
|---+-------------------------------+-------+----------------|
| | On board I/O disabled | JP9 | Pins 2 & 3 |
| | | | closed |
|---+-------------------------------+-------+----------------|
| » | Flash BIOS normal operation | JP10 | Pins 1 & 2 |
| | | | closed |
|---+-------------------------------+-------+----------------|
| | Flash BIOS boot block enabled | JP10 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|--------------+------------------------+--------------------|
| 8MB | (2)1MB x 32 | None |
|--------------+------------------------+--------------------|
| 16MB | (2)1MB x 32 | (2)1MB x 32 |
|--------------+------------------------+--------------------|
| 16MB | (2)2MB x 32 | None |
|--------------+------------------------+--------------------|
| 24MB | (2)2MB x 32 | (2)1MB x 32 |
|--------------+------------------------+--------------------|
| 32MB | (2)2MB x 32 | (2)2MB x 32 |
|--------------+------------------------+--------------------|
| 32MB | (2)4MB x 32 | None |
|--------------+------------------------+--------------------|
| 40MB | (2)4MB x 32 | (2)1MB x 32 |
|--------------+------------------------+--------------------|
| 48MB | (2)4MB x 32 | (2)2MB x 32 |
|--------------+------------------------+--------------------|
| 64MB | (2)4MB x 32 | (2)4MB x 32 |
|--------------+------------------------+--------------------|
| 64MB | (2)8MB x 32 | None |
|--------------+------------------------+--------------------|
| 72MB | (2)8MB x 32 | (2)1MB x 32 |
|--------------+------------------------+--------------------|
| 80MB | (2)8MB x 32 | (2)2MB x 32 |
|--------------+------------------------+--------------------|
| 96MB | (2)8MB x 32 | (2)4MB x 32 |
|--------------+------------------------+--------------------|
| 128MB | (2)8MB x 32 | (2)8MB x 32 |
|--------------+------------------------+--------------------|
| 128MB | (2)16MB x 32 | None |
|--------------+------------------------+--------------------|
| 136MB | (2)16MB x 32 | (2)1MB x 32 |
|--------------+------------------------+--------------------|
| 144MB | (2)16MB x 32 | (2)2MB x 32 |
|--------------+------------------------+--------------------|
| 160MB | (2)16MB x 32 | (2)4MB x 32 |
|--------------+------------------------+--------------------|
| 192MB | (2)16MB x 32 | (2)8MB x 32 |
|--------------+------------------------+--------------------|
| 256MB | (2)16MB x 32 | (2)16MB x 32 |
|------------------------------------------------------------|
| Note : Board accepts both EDO and SDRAM. SIMMS & DIMMS |
| cannot be used together. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|--------------------+-----------------------+---------------|
| 8MB | (1)1MB x 64 | None |
|--------------------+-----------------------+---------------|
| 16MB | (1)1MB x 64 | (1)1MB x 64 |
|--------------------+-----------------------+---------------|
| 16MB | (1)2MB x 64 | None |
|--------------------+-----------------------+---------------|
| 24MB | (1)2MB x 64 | (1)1MB x 64 |
|--------------------+-----------------------+---------------|
| 32MB | (1)2MB x 64 | (1)2MB x 64 |
|--------------------+-----------------------+---------------|
| 32MB | (1)4MB x 64 | None |
|--------------------+-----------------------+---------------|
| 40MB | (1)4MB x 64 | (1)1MB x 64 |
|--------------------+-----------------------+---------------|
| 48MB | (1)4MB x 64 | (1)2MB x 64 |
|--------------------+-----------------------+---------------|
| 64MB | (1)4MB x 64 | (1)4MB x 64 |
|--------------------+-----------------------+---------------|
| 64MB | (1)8MB x 64 | None |
|--------------------+-----------------------+---------------|
| 72MB | (1)8MB x 64 | (1)1MB x 64 |
|--------------------+-----------------------+---------------|
| 80MB | (1)8MB x 64 | (1)2MB x 64 |
|--------------------+-----------------------+---------------|
| 96MB | (1)8MB x 64 | (1)4MB x 64 |
|--------------------+-----------------------+---------------|
| 128MB | (1)8MB x 64 | (1)8MB x 64 |
|--------------------+-----------------------+---------------|
| 128MB | (1)16MB x 64 | None |
|--------------------+-----------------------+---------------|
| 136MB | (1)16MB x 64 | (1)1MB x 64 |
|--------------------+-----------------------+---------------|
| 144MB | (1)16MB x 64 | (1)2MB x 64 |
|--------------------+-----------------------+---------------|
| 160MB | (1)16MB x 64 | (1)4MB x 64 |
|--------------------+-----------------------+---------------|
| 192MB | (1)16MB x 64 | (1)8MB x 64 |
|--------------------+-----------------------+---------------|
| 256MB | (1)16MB x 64 | (1)16MB x 64 |
|------------------------------------------------------------|
| Note : Board accepts both EDO and SDRAM. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | SL1 |
|----------------+------------------+------------------------|
| 256KB (A) | (2) 32K x 32 | Not installed |
|----------------+------------------+------------------------|
| 256KB (B) | None | 256KB module installed |
|----------------+------------------+------------------------|
| 512KB (A) | None | 512KB module installed |
|----------------+------------------+------------------------|
| 512KB (B) | (2) 64K x 32 | Not installed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | JP4 |
|---------------------------------+--------------------------|
| 256KB | Pins 2 & 3 closed |
|---------------------------------+--------------------------|
| 512KB | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP1 | JP2 | JP3 | JP5 | JP6 |
| speed | speed | | | | | | |
|--------+--------+------------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2x | 2 & | 1 & | 2 & | 1 & | 2 & |
| | | | 3 | 2 | 3 | 2 | 3 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP1 | JP2 | JP3 | JP5 | JP6 |
| speed | speed | | | | | | |
|--------+--------+------------+-----+-----+-----+-----+-----|
| 75MHz | 50MHz | 1.5x | 2 & | 2 & | 2 & | 1 & | 1 & |
| | | | 3 | 3 | 3 | 2 | 2 |
|--------+--------+------------+-----+-----+-----+-----+-----|
| 90MHz | 60MHz | 1.5x | 1 & | 2 & | 2 & | 1 & | 1 & |
| | | | 2 | 3 | 3 | 2 | 2 |
|--------+--------+------------+-----+-----+-----+-----+-----|
| 100MHz | 66MHz | 1.5x | 2 & | 1 & | 2 & | 1 & | 1 & |
| | | | 3 | 2 | 3 | 2 | 2 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | JP1 | JP2 | JP3 | JP5 | JP6 |
| speed | speed | | | | | | |
|--------+--------+------------+-----+-----+-----+-----+-----|
| 75MHz | 50MHz | 1.5x | 2 & | 2 & | 2 & | 1 & | 1 & |
| | | | 3 | 3 | 3 | 2 | 2 |
|--------+--------+------------+-----+-----+-----+-----+-----|
| 90MHz | 60MHz | 1.5x | 1 & | 2 & | 2 & | 1 & | 1 & |
| | | | 2 | 3 | 3 | 2 | 2 |
|--------+--------+------------+-----+-----+-----+-----+-----|
| 100MHz | 66MHz | 1.5x | 2 & | 1 & | 2 & | 1 & | 1 & |
| | | | 3 | 2 | 3 | 2 | 2 |
|--------+--------+------------+-----+-----+-----+-----+-----|
| 120MHz | 60MHz | 2x | 1 & | 2 & | 2 & | 1 & | 2 & |
| | | | 2 | 3 | 3 | 2 | 3 |
|--------+--------+------------+-----+-----+-----+-----+-----|
| 133MHz | 66MHz | 2x | 2 & | 1 & | 2 & | 1 & | 2 & |
| | | | 3 | 2 | 3 | 2 | 3 |
|--------+--------+------------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 2.5x | 1 & | 2 & | 2 & | 2 & | 2 & |
| | | | 2 | 3 | 3 | 3 | 3 |
|--------+--------+------------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2.5x | 2 & | 1 & | 2 & | 2 & | 2 & |
| | | | 3 | 2 | 3 | 3 | 3 |
|--------+--------+------------+-----+-----+-----+-----+-----|
| 200MHz | 66MHz | 3x | 2 & | 1 & | 2 & | 2 & | 1 & |
| | | | 3 | 2 | 3 | 3 | 2 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (SINGLE) |
|------------------------------------------------------------|
| Voltage | JP16 | JP17 |
|-----------------------+------------------+-----------------|
| » | 3.38v | Closed | Open |
|----+------------------+------------------+-----------------|
| | 3.5v | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (DUAL) |
|------------------------------------------------------------|
| Voltage | JP18 | JP19 | JP20 | JP21 | JP22 |
|---------------+--------+--------+--------+--------+--------|
| | 2.5v | Open | Open | Open | Closed | Open |
|---+-----------+--------+--------+--------+--------+--------|
| | 2.7v | Open | Closed | Open | Open | Open |
|---+-----------+--------+--------+--------+--------+--------|
| » | 2.8v | Closed | Open | Open | Open | Open |
|---+-----------+--------+--------+--------+--------+--------|
| | 2.88v | Open | Open | Closed | Open | Open |
|---+-----------+--------+--------+--------+--------+--------|
| | Reserved | Open | Open | Open | Open | Closed |
+------------------------------------------------------------+
