# BIOSTAR MICROTECH INTERNATIONAL CORPORATION
M6TLA (VER. 1.0)
Device Type Mainboard
Processor Pentium II
Processor Speed 200/233/266/300/MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 1GB (EDO & SDRAM supported)
Memory
Maximum Video None
Memory
Cache 256/512KB (located on Pentium II CPU)
BIOS Award
Dimensions 305mm x 220mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, PS/2 mouse port, serial ports
(2), IR connector, USB connectors (2), ATX
power connector, AGP slot
NPU Options None

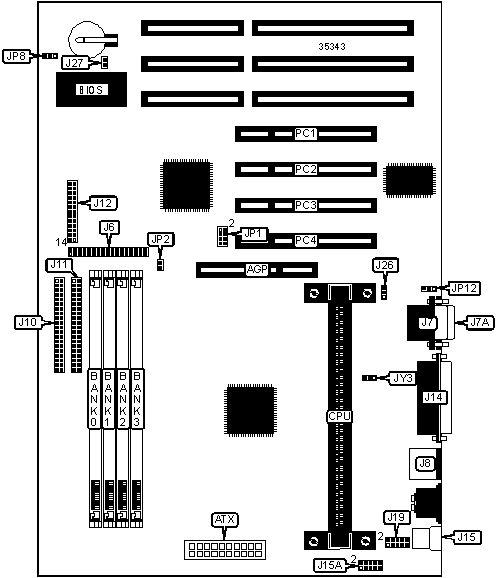

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-----------------+------------+----------------+------------|
| AGP slot | AGP | VCC ground | J12/pins |
| | | | 14 & 15 |
|-----------------+------------+----------------+------------|
| ATX power | ATX | Green PC | J12/pins |
| connector | | connector | 16 & 17 |
|-----------------+------------+----------------+------------|
| Floppy drive | J6 | IDE interface | J12/pins |
| interface | | LED | 18 - 21 |
|-----------------+------------+----------------+------------|
| Serial port 2 | J7 | IR connector | J12/pins |
| | | | 22 - 26 |
|-----------------+------------+----------------+------------|
| Serial port 1 | J7A | Parallel port | J14 |
|-----------------+------------+----------------+------------|
| PS/2 mouse port | J8 | USB connector | J15 |
|-----------------+------------+----------------+------------|
| IDE interface 1 | J10 | USB connector | J15A |
|-----------------+------------+----------------+------------|
| IDE interface 2 | J11 | Wake on LAN | J26 |
| | | connector | |
|-----------------+------------+----------------+------------|
| Speaker | J12/pins 1 | Wake on modem | J27 |
| | - 4 | connector | |
|-----------------+------------+----------------+------------|
| Power LED & | J12/pins 5 | CPU fan power | JY3 |
| keylock | - 9 | | |
|-----------------+------------+----------------+------------|
| Soft off power | J12/pins | 32-bit PCI | PC1 – PC4 |
| supply | 10 & 11 | slots | |
|-----------------+------------+----------------+------------|
| Reset switch | J12/pins | | |
| | 12 & 13 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|------------------------------------+-------+---------------|
| | In order queue depth enabled | JP2 | Open |
|---+--------------------------------+-------+---------------|
| | In order queue depth disabled | JP2 | Closed |
|---+--------------------------------+-------+---------------|
| » | CMOS memory normal operation | JP8 | Pins 1 & 2 |
| | | | closed |
|---+--------------------------------+-------+---------------|
| | CMOS memory clear | JP8 | Pins 2 & 3 |
| | | | closed |
|---+--------------------------------+-------+---------------|
| | On board battery disabled | JP8 | Open |
|---+--------------------------------+-------+---------------|
| | External modem COM select COM1 | JP12 | Pins 1 & 2 |
| | | | closed |
|---+--------------------------------+-------+---------------|
| | External modem COM select COM2 | JP12 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|------+-------------+-------------+------------+------------|
| 8MB | (1) 1M x 64 | None | None | None |
|------+-------------+-------------+------------+------------|
| 16MB | (1) 2M x 64 | None | None | None |
|------+-------------+-------------+------------+------------|
| 16MB | (1) 1M x 64 | (1) 1M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 24MB | (1) 2M x 64 | (1) 1M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 24MB | (1) 1M x 64 | (1) 1M x 64 | (1) 1M x | None |
| | | | 64 | |
|------+-------------+-------------+------------+------------|
| 32MB | (1) 4M x 64 | None | None | None |
|------+-------------+-------------+------------+------------|
| 32MB | (1) 2M x 64 | (1) 2M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 32MB | (1) 1M x 64 | (1) 1M x 64 | (1) 1M x | (1) 1M x |
| | | | 64 | 64 |
|------+-------------+-------------+------------+------------|
| 40MB | (1) 4M x 64 | (1) 1M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 48MB | (1) 4M x 64 | (1) 2M x 64 | None | None |
|------+-------------+-------------+------------+------------|
| 48MB | (1) 2M x 64 | (1) 2M x 64 | (1) 2M x | None |
| | | | 64 | |
|------+-------------+-------------+------------+------------|
| 64MB | (1) 2M x 64 | (1) 2M x 64 | (1) 2M x | (1) 2M x |
| | | | 64 | 64 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|----------+-------------+-----------+-----------+-----------|
| 64MB | (1) 8M x 64 | None | None | None |
|----------+-------------+-----------+-----------+-----------|
| 64MB | (1) 4M x 64 | (1) 4M x | None | None |
| | | 64 | | |
|----------+-------------+-----------+-----------+-----------|
| 72MB | (1) 8M x 64 | (1) 1M x | None | None |
| | | 64 | | |
|----------+-------------+-----------+-----------+-----------|
| 80MB | (1) 8M x 64 | (1) 2M x | None | None |
| | | 64 | | |
|----------+-------------+-----------+-----------+-----------|
| 96MB | (1) 8M x 64 | (1) 4M x | None | None |
| | | 64 | | |
|----------+-------------+-----------+-----------+-----------|
| 96MB | (1) 4M x 64 | (1) 4M x | (1) 4M x | None |
| | | 64 | 64 | |
|----------+-------------+-----------+-----------+-----------|
| 128MB | (1) 16M x | None | None | None |
| | 64 | | | |
|----------+-------------+-----------+-----------+-----------|
| 128MB | (1) 8M x 64 | (1) 8M x | None | None |
| | | 64 | | |
|----------+-------------+-----------+-----------+-----------|
| 128MB | (1) 4M x 64 | (1) 4M x | (1) 4M x | (1) 4M x |
| | | 64 | 64 | 64 |
|----------+-------------+-----------+-----------+-----------|
| 136MB | (1) 16M x | (1) 1M x | None | None |
| | 64 | 64 | | |
|----------+-------------+-----------+-----------+-----------|
| 144MB | (1) 16M x | (1) 2M x | None | None |
| | 64 | 64 | | |
|----------+-------------+-----------+-----------+-----------|
| 152MB | (1) 16M x | (1) 1M x | (1) 1M x | (1) 1M x |
| | 64 | 64 | 64 | 64 |
|----------+-------------+-----------+-----------+-----------|
| 160MB | (1) 16M x | (1) 4M x | None | None |
| | 64 | 64 | | |
|----------+-------------+-----------+-----------+-----------|
| 176MB | (1) 16M x | (1) 2M x | (1) 2M x | (1) 2M x |
| | 64 | 64 | 64 | 64 |
|----------+-------------+-----------+-----------+-----------|
| 192MB | (1) 16M x | (1) 8M x | None | None |
| | 64 | 64 | | |
|----------+-------------+-----------+-----------+-----------|
| 192MB | (1) 8M x 64 | (1) 8M x | (1) 8M x | None |
| | | 64 | 64 | |
|----------+-------------+-----------+-----------+-----------|
| 224MB | (1) 16M x | (1) 4M x | (1) 4M x | (1) 4M x |
| | 64 | 64 | 64 | 64 |
|----------+-------------+-----------+-----------+-----------|
| 256MB | (1) 32M x | None | None | None |
| | 64 | | | |
|----------+-------------+-----------+-----------+-----------|
| 256MB | (1) 16M x | (1) 16M x | None | None |
| | 64 | 64 | | |
|----------+-------------+-----------+-----------+-----------|
| 256MB | (1) 8M x 64 | (1) 8M x | (1) 8M x | (1) 8M x |
| | | 64 | 64 | 64 |
|----------+-------------+-----------+-----------+-----------|
| 272MB | (1) 16M x | (1) 16M x | (1) 1M x | (1) 1M x |
| | 64 | 64 | 64 | 64 |
|----------+-------------+-----------+-----------+-----------|
| 280MB | (1) 32M x | (1) 1M x | (1) 1M x | (1) 1M x |
| | 64 | 64 | 64 | 64 |
|----------+-------------+-----------+-----------+-----------|
| 288MB | (1) 16M x | (1) 16M x | (1) 2M x | (1) 2M x |
| | 64 | 64 | 64 | 64 |
|----------+-------------+-----------+-----------+-----------|
| 304MB | (1) 32M x | (1) 2M x | (1) 2M x | (1) 2M x |
| | 64 | 64 | 64 | 64 |
|----------+-------------+-----------+-----------+-----------|
| 320MB | (1) 16M x | (1) 16M x | (1) 4M x | (1) 4M x |
| | 64 | 64 | 64 | 64 |
|----------+-------------+-----------+-----------+-----------|
| 320MB | (1) 16M x | (1) 8M x | (1) 8M x | (1) 8M x |
| | 64 | 64 | 64 | 64 |
|----------+-------------+-----------+-----------+-----------|
| 352MB | (1) 32M x | (1) 4M x | (1) 4M x | (1) 4M x |
| | 64 | 64 | 64 | 64 |
|----------+-------------+-----------+-----------+-----------|
| 384MB | (1) 16M x | (1) 16M x | (1) 16M x | None |
| | 64 | 64 | 64 | |
|----------+-------------+-----------+-----------+-----------|
| 448MB | (1) 32M x | (1) 8M x | (1) 8M x | (1) 8M x |
| | 64 | 64 | 64 | 64 |
|----------+-------------+-----------+-----------+-----------|
| 512MB | (1) 32M x | (1) 32M x | None | None |
| | 64 | 64 | | |
|----------+-------------+-----------+-----------+-----------|
| 512MB | (1) 16M x | (1) 16M x | (1) 16M x | (1) 16M x |
| | 64 | 64 | 64 | 64 |
|----------+-------------+-----------+-----------+-----------|
| 640MB | (1) 32M x | (1) 16M x | (1) 16M x | (1) 16M x |
| | 64 | 64 | 64 | 64 |
|----------+-------------+-----------+-----------+-----------|
| 768MB | (1) 32M x | (1) 32M x | (1) 32M x | None |
| | 64 | 64 | 64 | |
|----------+-------------+-----------+-----------+-----------|
| 1024MB | (1) 32M x | (1) 32M x | (1) 32M x | (1) 32M x |
| | 64 | 64 | 64 | 64 |
|------------------------------------------------------------|
| Note: Board accepts EDO & SDRAM memory. Maximum SDRAM is |
| 512MB. Maximum EDO is 1GB. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: 256KB/512KB cache is located on the Pentium II CPU. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION |
|------------------------------------------------------------|
| CPU | Clock |Multiplier| JP1/ | JP1/ | JP1/ | JP1/ |
| speed | speed | | | | | |
| | | |pins 1|pins 3 &|pins 5 &|pins 7 |
| | | | & 2 | 4 | 6 | & 8 |
|-------+--------+----------+------+--------+--------+-------|
|200MHz | 66MHz | 3x | Open | Closed | Open |Closed |
|-------+--------+----------+------+--------+--------+-------|
|233MHz | 66MHz | 3.5x | Open | Open | Open |Closed |
|-------+--------+----------+------+--------+--------+-------|
|266MHz | 66MHz | 4x | Open | Closed | Closed | Open |
|-------+--------+----------+------+--------+--------+-------|
|300MHz | 66MHz | 4.5x | Open | Open | Closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION |
|------------------------------------------------------------|
|Voltage |J19/pins 1|J19/pins 3|J19/pins|J19/pins|J19/pins 9 |
| | & 2 | & 4 | 5 & 6 | 7 & 8 | & 10 |
|--------+----------+----------+--------+--------+-----------|
| Auto | Open | Open | Open | Open | Open |
| detect | | | | | |
|--------+----------+----------+--------+--------+-----------|
| 2.1 | Closed | Open | Open | Open | Open |
|--------+----------+----------+--------+--------+-----------|
| 2.2 | Open | Closed | Open | Open | Open |
|--------+----------+----------+--------+--------+-----------|
| 2.3 | Closed | Closed | Open | Open | Open |
|--------+----------+----------+--------+--------+-----------|
| 2.4 | Open | Open | Closed | Open | Open |
|--------+----------+----------+--------+--------+-----------|
| 2.5 | Closed | Open | Closed | Open | Open |
|--------+----------+----------+--------+--------+-----------|
| 2.6 | Open | Closed | Closed | Open | Open |
|--------+----------+----------+--------+--------+-----------|
| 2.7 | Closed | Closed | Closed | Open | Open |
|--------+----------+----------+--------+--------+-----------|
| 2.8 | Open | Open | Open | Closed | Open |
|--------+----------+----------+--------+--------+-----------|
| 2.9 | Closed | Open | Open | Closed | Open |
|--------+----------+----------+--------+--------+-----------|
| 3.0 | Open | Closed | Open | Closed | Open |
|--------+----------+----------+--------+--------+-----------|
| 3.1 | Closed | Closed | Open | Closed | Open |
|--------+----------+----------+--------+--------+-----------|
| 3.2 | Open | Open | Closed | Closed | Open |
|--------+----------+----------+--------+--------+-----------|
| 3.3 | Closed | Open | Closed | Closed | Open |
|--------+----------+----------+--------+--------+-----------|
| 3.4 | Open | Closed | Closed | Closed | Open |
|--------+----------+----------+--------+--------+-----------|
| 3.5 | Closed | Closed | Closed | Closed | Open |
+------------------------------------------------------------+
