# AAEON TECHNOLOGY, INC.
MB-562
Device Type Mainboard
Processor CX 6X86/IBM 6X86/SGS 6X86/CX MII/AM K5/AM
K6/Pentium/
Pentium MMX
Processor Speed 75/90/100/120/133/150/166/200/233/266/300MHz
Chip Set SIS 5582
Video Chip Set Chips and Technology
Maximum Onboard 128MB (EDO & SDRAM supported)
Memory
Maximum Video 2MB
Memory
Cache 512KB
BIOS Award
Dimensions 225mm x 220mm
I/O Options Ethernet 10BaseT connector, floppy drive
interface, game/MIDI port, IDE interfaces
(2), parallel port, PS/2 mouse port, serial
ports (2), VGA port, riser slot, IR
connector, USB connectors (2), line in, line
out, microphone in, audio in – CD-ROMs (2)
IMG IMG 1
+------------------------------------------------------------+

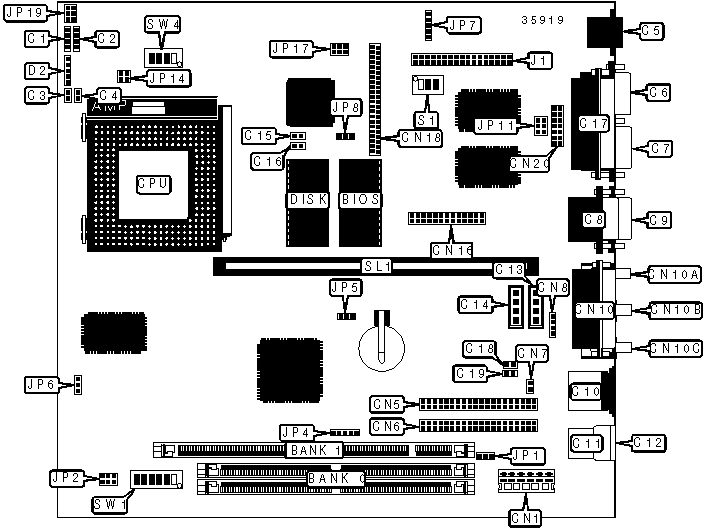

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Speaker | C1 | Volume up | C19 |
|-------------------+----------+------------------+----------|
| IR connector | C2 | Power LED & | D2 |
| | | keylock | |
|-------------------+----------+------------------+----------|
| Reset switch | C3 | Power connector | CN1 |
|-------------------+----------+------------------+----------|
| IDE interface LED | C4 | IDE interface | CN5 |
|-------------------+----------+------------------+----------|
| Ethernet 10BaseT | C5 | IDE interface | CN6 |
| connector | | | |
|-------------------+----------+------------------+----------|
| VGA port | C6 | Modem connector | CN7 |
|-------------------+----------+------------------+----------|
| Serial port 2 | C7 | Line out | CN8 |
|-------------------+----------+------------------+----------|
| Serial port 3 | C8 | Game/MIDI port | CN10 |
|-------------------+----------+------------------+----------|
| Serial port 1 | C9 | Microphone in | CN10A |
|-------------------+----------+------------------+----------|
| PS/2 mouse port | C10 | Line in | CN10B |
|-------------------+----------+------------------+----------|
| USB connector 1 | C11 | Line out | CN10C |
|-------------------+----------+------------------+----------|
| USB connector 2 | C12 | Parallel port | CN16 |
|-------------------+----------+------------------+----------|
| Audio in – CD-ROM | C13 | LCD connector | CN18 |
| (Panasonic) | | | |
|-------------------+----------+------------------+----------|
| Audio in – CD-ROM | C14 | Serial port | CN20 |
| (Sony) | | | |
|-------------------+----------+------------------+----------|
| Link LED | C15 | Floppy drive | J1 |
| | | interface | |
|-------------------+----------+------------------+----------|
| RX LED | C16 | GPIO connector | JP4 |
|-------------------+----------+------------------+----------|
| Parallel port | C17 | LCD backlight | JP7 |
| | | connector | |
|-------------------+----------+------------------+----------|
| Volume down | C18 | Riser slot | SL1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|------------------------------------+-------+---------------|
| » | On board video enabled | JP2 | Pins 2 & 4, 3 |
| | | | & 5 closed |
|---+--------------------------------+-------+---------------|
| | On board video disabled | JP2 | Pins 1 & 3, 4 |
| | | | & 6 closed |
|---+--------------------------------+-------+---------------|
| » | CMOS memory normal operation | JP5 | Pins 1 & 2 |
| | | | closed |
|---+--------------------------------+-------+---------------|
| | CMOS memory clear | JP5 | Pins 2 & 3 |
| | | | closed |
|---+--------------------------------+-------+---------------|
| » | PCI clock select 1/2 CPU clock | JP6 | Pins 2 & 3 |
| | | | closed |
|---+--------------------------------+-------+---------------|
| | PCI clock select 32MHz | JP6 | Pins 1 & 2 |
| | | | closed |
|---+--------------------------------+-------+---------------|
| » | LCD signal select SHF CLK from | JP8 | Pins 1 & 2 |
| | C & T 65550 | | closed |
|---+--------------------------------+-------+---------------|
| | LCD signal select ASHF CLK | JP8 | Pins 2 & 3 |
| | from SHF CLK | | closed |
|---+--------------------------------+-------+---------------|
| » | LCD panel voltage select 5v | JP17 | Pins 3 & 5, 4 |
| | | | & 6 closed |
|---+--------------------------------+-------+---------------|
| | LCD panel voltage select 3.3v | JP17 | Pins 1 & 3, 2 |
| | | | & 4 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 8MB | (2) 1M x 36 |
|----------------------------+-------------------------------|
| 16MB | (2) 2M x 36 |
|----------------------------+-------------------------------|
| 32MB | (2) 4M x 36 |
|----------------------------+-------------------------------|
| 64MB | (2) 8M x 36 |
|----------------------------+-------------------------------|
| 128MB | (2) 16M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 1 |
|----------------------------+-------------------------------|
| 8MB | (1) 1M x 64 |
|----------------------------+-------------------------------|
| 16MB | (1) 2M x 64 |
|----------------------------+-------------------------------|
| 32MB | (1) 4M x 64 |
|----------------------------+-------------------------------|
| 64MB | (1) 8M x 64 |
|----------------------------+-------------------------------|
| 128MB | (1) 16M x 64 |
|------------------------------------------------------------|
| Note: Board accepts SDRAM memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM VOLTAGE CONFIGURATION |
|------------------------------------------------------------|
| Voltage | JP1 |
|----------------------------+-------------------------------|
| | 3.3v | Pins 2 & 3 closed |
|---+------------------------+-------------------------------|
| » | 5v | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: The location of the cache is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO MEMORY CONFIGURATION |
|------------------------------------------------------------|
| Note: The location of the video memory is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (SGS 6X86) |
|------------------------------------------------------------|
| CPU |Clock|Multiplier|SWA/1|SWA/2|SWA/3|SWA/4|SWA/5|SWA/6|
| speed |speed| | | | | | | |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|120MHz |50MHz| 2x | On | On | On | Off | Off | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|133MHz |55MHz| 2x | On | On | Off | Off | Off | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|150MHz |60MHz| 2x | Off | On | On | Off | Off | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|166MHz |66MHz| 2x | On | Off | On | Off | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM 6X86) |
|------------------------------------------------------------|
| CPU |Clock|Multiplier|SWA/1|SWA/2|SWA/3|SWA/4|SWA/5|SWA/6|
| speed |speed| | | | | | | |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|120MHz |50MHz| 2x | On | On | On | Off | Off | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|133MHz |55MHz| 2x | On | On | Off | Off | Off | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|150MHz |60MHz| 2x | Off | On | On | Off | Off | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|166MHz |66MHz| 2x | On | Off | On | Off | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86) |
|------------------------------------------------------------|
| CPU |Clock|Multiplier|SWA/1|SWA/2|SWA/3|SWA/4|SWA/5|SWA/6|
| speed |speed| | | | | | | |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|120MHz |50MHz| 2x | On | On | On | Off | Off | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|133MHz |55MHz| 2x | On | On | Off | Off | Off | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|150MHz |60MHz| 2x | Off | On | On | Off | Off | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|166MHz |66MHz| 2x | On | Off | On | Off | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX MII) |
|------------------------------------------------------------|
| CPU |Clock|Multiplier|SWA/1|SWA/2|SWA/3|SWA/4|SWA/5|SWA/6|
| speed |speed| | | | | | | |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|233MHz |66MHz| 3.5x | On | Off | On | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|266MHz |66MHz| 4x | On | Off | On | On | Off | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|300MHz |66MHz| 4.5x | On | Off | On | On | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5) |
|------------------------------------------------------------|
| CPU |Clock|Multiplier|SWA/1|SWA/2|SWA/3|SWA/4|SWA/5|SWA/6|
| speed |speed| | | | | | | |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
| 75MHz |50MHz| 1.5x | On | On | On | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
| 90MHz |60MHz| 1.5x | Off | On | On | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|100MHz |66MHz| 1.5x | On | Off | On | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|120MHz |60MHz| 2x | Off | On | On | Off | Off | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|133MHz |66MHz| 2x | On | Off | On | Off | Off | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|150MHz |60MHz| 2.5x | Off | On | On | Off | On | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|166MHz |66MHz| 2.5x | On | Off | On | Off | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6) |
|------------------------------------------------------------|
| CPU |Clock|Multiplier|SWA/1|SWA/2|SWA/3|SWA/4|SWA/5|SWA/6|
| speed |speed| | | | | | | |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|166MHz |66MHz| 2.5x | On | Off | On | Off | On | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|200MHz |66MHz| 3x | On | Off | On | Off | On | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|233MHz |66MHz| 3.5x | On | Off | On | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|266MHz |66MHz| 4x | On | Off | On | On | Off | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|300MHz |66MHz| 4.5x | On | Off | On | On | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU |Clock|Multiplier|SWA/1|SWA/2|SWA/3|SWA/4|SWA/5|SWA/6|
| speed |speed| | | | | | | |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
| 75MHz |50MHz| 1.5x | On | On | On | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
| 90MHz |60MHz| 1.5x | Off | On | On | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|100MHz |66MHz| 1.5x | On | Off | On | Off | Off | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|120MHz |60MHz| 2x | Off | On | On | Off | Off | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|133MHz |66MHz| 2x | On | Off | On | Off | Off | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|150MHz |60MHz| 2.5x | Off | On | On | Off | On | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|166MHz |66MHz| 2.5x | On | Off | On | Off | On | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|200MHz |66MHz| 3x | On | Off | On | Off | On | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL MMX) |
|------------------------------------------------------------|
| CPU |Clock|Multiplier|SWA/1|SWA/2|SWA/3|SWA/4|SWA/5|SWA/6|
| speed |speed| | | | | | | |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|166MHz |66MHz| 2.5x | On | Off | On | Off | On | On |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|200MHz |66MHz| 3x | On | Off | On | Off | On | Off |
|-------+-----+----------+-----+-----+-----+-----+-----+-----|
|233MHz |66MHz| 3.5x | On | Off | On | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU TYPE SELECTION |
|------------------------------------------------------------|
| Type | JP14 |
|----------------------------+-------------------------------|
| | Single voltage | Pins 1 & 2, 3 & 4 closed |
|---+------------------------+-------------------------------|
| » | Dual voltage | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION |
|------------------------------------------------------------|
| Voltage | SW4/1 | SW4/2 | SW4/3 | SW4/4 |
|--------------+-----------+-----------+----------+----------|
| | 2.2v | Off | Off | On | Off |
|---+----------+-----------+-----------+----------+----------|
| | 2.5v | Off | On | Off | On |
|---+----------+-----------+-----------+----------+----------|
| | 2.7v | Off | On | On | On |
|---+----------+-----------+-----------+----------+----------|
| » | 2.8v | On | Off | Off | Off |
|---+----------+-----------+-----------+----------+----------|
| | 2.9v | On | Off | Off | On |
|---+----------+-----------+-----------+----------+----------|
| | 3.1v | On | Off | On | On |
|---+----------+-----------+-----------+----------+----------|
| | 3.2v | On | On | Off | Off |
|---+----------+-----------+-----------+----------+----------|
| | 3.4v | On | On | On | Off |
|---+----------+-----------+-----------+----------+----------|
| | 3.5v | On | On | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DISK ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | S1/1 | S1/2 | S1/3 |
|------------------+-------------+-------------+-------------|
| | CC00 | Off | Off | Off |
|---+--------------+-------------+-------------+-------------|
| » | D000 | Off | Off | On |
|---+--------------+-------------+-------------+-------------|
| | D400 | Off | On | Off |
|---+--------------+-------------+-------------+-------------|
| | D800 | Off | On | On |
|---+--------------+-------------+-------------+-------------|
| | DC00 | On | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 SELECTION |
|------------------------------------------------------------|
| Setting | JP11 |
|----------------------------+-------------------------------|
| » | RS-232 | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | RS-422 | Pins 3 & 4 closed |
|---+------------------------+-------------------------------|
| | RS-485 | Pins 5 & 6 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2/IR PORT SELECTION |
|------------------------------------------------------------|
| Setting | JP19 |
|----------------------------+-------------------------------|
| » | COM2 | Pins 1 & 3, 2 & 4 closed |
|---+------------------------+-------------------------------|
| | IR | Pins 3 & 5, 4 & 6 closed |
+------------------------------------------------------------+
