# HAWK COMPUTERS
486 CACHE VER. 3
Processor 80486SX/80487SX/80486DX
Processor Speed 25/33MHz
Chip Set OPTI
Max. Onboard DRAM 32MB
Cache 64/128/256/512KB
BIOS AMI
Dimensions 355mm x 304mm
I/O Options None
NPU Options 4167

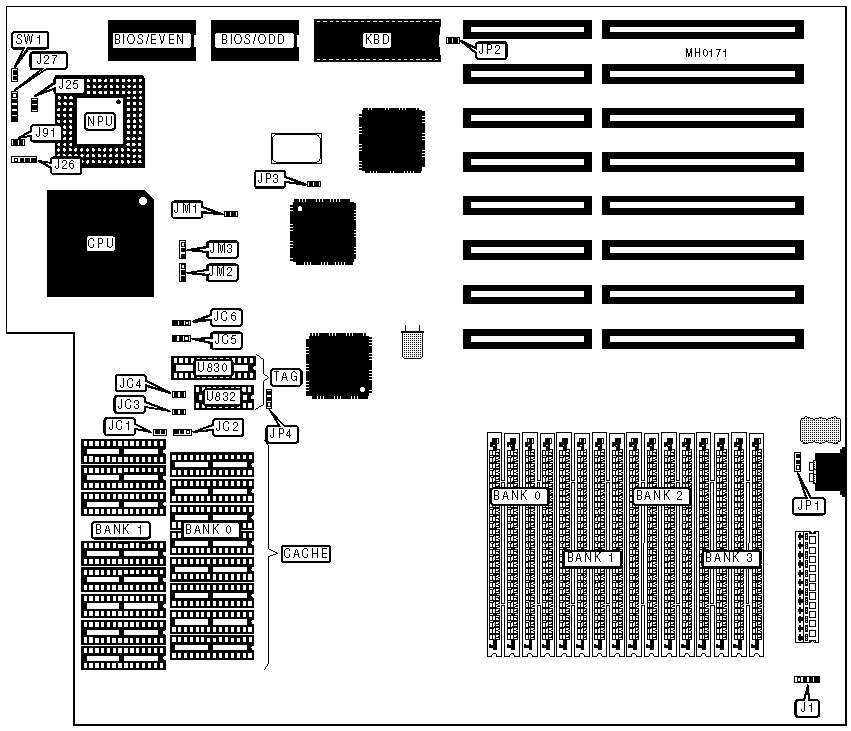

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+-------------------+----------|
| External battery | J1 | Power LED & | J27 |
| | | keylock | |
|------------------+----------+-------------------+----------|
| Turbo switch | J25 | Turbo LED | J91 |
|------------------+----------+-------------------+----------|
| Speaker | J26 | Reset switch | SW1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Jumper | Position |
|--------------------------------------+--------+------------|
| » | Factory configured - do not | JP1 | pins 1 & 2 |
| | alter | | closed |
|---+----------------------------------+--------+------------|
| » | Monitor type select color | JP2 | Closed |
|---+----------------------------------+--------+------------|
| | Monitor type select monochrome | JP2 | Open |
|---+----------------------------------+--------+------------|
| » | Factory configured - do not | JP3 | pins 2 & 3 |
| | alter | | closed |
|---+----------------------------------+--------+------------|
| » | Factory configured - do not | JP4 | pins 1 & 2 |
| | alter | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|------+-------------+-------------+------------+------------|
| 1MB | (4) 256K x | NONE | NONE | NONE |
| | 9 | | | |
|------+-------------+-------------+------------+------------|
| 2MB | (4) 256K x | (4) 256K x | NONE | NONE |
| | 9 | 9 | | |
|------+-------------+-------------+------------+------------|
| 4MB | (4) 1M x 9 | NONE | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 8MB | (4) 1M x 9 | (4) 1M x 9 | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 12MB | (4) 1M x 9 | (4) 1M x 9 | (4) 1M x 9 | NONE |
|------+-------------+-------------+------------+------------|
| 16MB | (4) 1M x 9 | (4) 1M x 9 | (4) 1M x 9 | (4) 1M x 9 |
|------+-------------+-------------+------------+------------|
| 16MB | (4) 4M x 9 | NONE | NONE | NONE |
|------+-------------+-------------+------------+------------|
| 32MB | (4) 4M x 9 | (4) 4M x 9 | NONE | NONE |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | TAG (U830) | TAG (U832) |
|-------+-------------+------------+------------+------------|
| 64KB | (8) 8K x 8 | NONE | (1) 8K x 8 | (1) 16K x |
| | | | | 1 |
|-------+-------------+------------+------------+------------|
| 128KB | (8) 8K x 8 | (8) 8K x 8 | (1) 8K x 8 | NONE |
|-------+-------------+------------+------------+------------|
| 256KB | (8) 32K x 8 | NONE | (1) 32K x | NONE |
| | | | 8 | |
|-------+-------------+------------+------------+------------|
| 512KB | (8) 32K x 8 | (8) 32K x | (1) 32K x | NONE |
| | | 8 | 8 | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | JC1 | JC2 | JC3 | JC4 | JC5 | JC6 |
|--------+--------+--------+--------+--------+-------+-------|
| 64KB | Open | 1 & 2 | Closed | Closed | 1 & 2 | 1 & 2 |
|--------+--------+--------+--------+--------+-------+-------|
| 128KB | Open | 2 & 3 | Closed | Open | 1 & 2 | 1 & 2 |
|--------+--------+--------+--------+--------+-------+-------|
| 256KB | Closed | 2 & 3 | Open | Closed | 2 & 3 | 1 & 2 |
|--------+--------+--------+--------+--------+-------+-------|
| 512KB | Closed | 2 & 3 | Open | Open | 2 & 3 | 2 & 3 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU TYPE CONFIGURATION |
|------------------------------------------------------------|
| Type | JM1 | JM2 | JM3 |
|----------+---------+-------------------+-------------------|
| 80486SX | Open | pins 2 & 3 closed | pins 2 & 3 closed |
|----------+---------+-------------------+-------------------|
| 80487SX | Closed | pins 1 & 2 closed | pins 2 & 3 closed |
|----------+---------+-------------------+-------------------|
| 80486DX | Closed | pins 1 & 2 closed | pins 1 & 2 closed |
+------------------------------------------------------------+
