       # EVEREX SYSTEMS, INC.

          STEP 386 (REV. D)

          Processor         80386DX
          Processor Speed   16/20MHz
          Chip Set          C & T
          Max. Onboard DRAM 8MB
          Cache             64/128KB
          BIOS              AMI
          Dimensions        355mm x 304mm
          I/O Options       32-bit external memory card
          NPU Options       80387DX

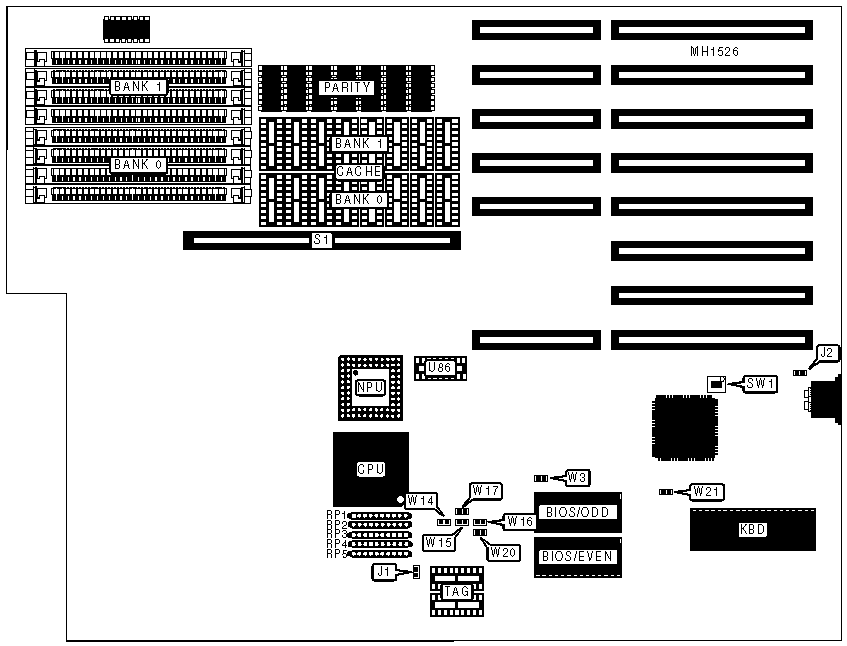

   IMG IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          | Purpose                                 |     Location     |
          |-----------------------------------------+------------------|
          | 32-bit external memory card             |        S1        |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |            Function             | Jumper/Switch | Position |
          |---------------------------------+---------------+----------|
          | » | Factory configured - do not |      J1       | Unknown  |
          |   | alter                       |               |          |
          |---+-----------------------------+---------------+----------|
          | » | Factory configured - do not |      J2       | Unknown  |
          |   | alter                       |               |          |
          |---+-----------------------------+---------------+----------|
          | » | Factory configured - do not |      SW1      | Unknown  |
          |   | alter                       |               |          |
          |---+-----------------------------+---------------+----------|
          | » | NPU enabled                 |      W3       |  Closed  |
          |---+-----------------------------+---------------+----------|
          |   | NPU disabled                |      W3       |   Open   |
          |---+-----------------------------+---------------+----------|
          | » | 32-bit memory card enabled  |      W14      |  Closed  |
          |---+-----------------------------+---------------+----------|
          |   | 32-bit memory card disabled |      W14      |   Open   |
          |---+-----------------------------+---------------+----------|
          | » | Base memory select 640KB    |      W16      |  Closed  |
          |---+-----------------------------+---------------+----------|
          |   | Base memory select 512KB    |      W16      |   Open   |
          |---+-----------------------------+---------------+----------|
          | » | Bus speed select 10MHz      |      W17      |  Closed  |
          |---+-----------------------------+---------------+----------|
          |   | Bus speed select 6.7MHz     |      W17      |   Open   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 SYSTEM DRAM CONFIGURATION                  |
          |------------------------------------------------------------|
          | Size | Bank 0 | Bank 1 | Bank 2 | Bank 3 |   W1   |  W15   |
          |------+--------+--------+--------+--------+--------+--------|
          | 1MB  |  (4)   |  NONE  |  NONE  |  NONE  | Closed | Closed |
          |      | 256K x |        |        |        |        |        |
          |      |   9    |        |        |        |        |        |
          |------+--------+--------+--------+--------+--------+--------|
          | 2MB  |  (4)   |  (4)   |  NONE  |  NONE  | Closed | Closed |
          |      | 256K x | 256K x |        |        |        |        |
          |      |   9    |   9    |        |        |        |        |
          |------+--------+--------+--------+--------+--------+--------|
          | 4MB  | (4) 1M |  NONE  |  NONE  |  NONE  |  Open  |  Open  |
          |      |  x 9   |        |        |        |        |        |
          |------+--------+--------+--------+--------+--------+--------|
          | 4MB  |  (4)   |  (4)   |  (4)   |  (4)   | Closed | Closed |
          |      | 256K x | 256K x | 256K x | 256K x |        |        |
          |      |   9    |   9    |   9    |   9    |        |        |
          |------+--------+--------+--------+--------+--------+--------|
          | 8MB  | (4) 1M | (4) 1M |  NONE  |  NONE  |  Open  |  Open  |
          |      |  x 9   |  x 9   |        |        |        |        |
          |------+--------+--------+--------+--------+--------+--------|
          | 16MB | (4) 1M | (4) 1M | (4) 1M | (4) 1M |  Open  |  Open  |
          |      |  x 9   |  x 9   |  x 9   |  x 9   |        |        |
          |------------------------------------------------------------|
          | Note:Banks 2 & 3, and W1 are located on the external       |
          | memory card.                                               |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    CACHE CONFIGURATION                     |
          |------------------------------------------------------------|
          |  Size   |  Bank 0   |  Bank 1   |   TAG   |   Dirty Bit    |
          |         |           |           |         |     (U38)      |
          |---------+-----------+-----------+---------+----------------|
          |  64KB   | (8) 16K x |   NONE    | (2) 16K |  (1) 16K x 4   |
          |         |     4     |           |   x 4   |                |
          |---------+-----------+-----------+---------+----------------|
          |  128KB  | (8) 16K x | (8) 16K x | (2) 16K |  (1) 16K x 4   |
          |         |     4     |     4     |   x 4   |                |
          |------------------------------------------------------------|
          | Note:Each Cache bank must be fully populated when its      |
          | corresponding DRAM bank is populated.                      |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                RESISTOR SIPS CONFIGURATION                 |
          |------------------------------------------------------------|
          |              Settings              | Memory Banks enabled  |
          |------------------------------------+-----------------------|
          | RP27, RP30, RP58, & RP61 installed |        Bank 0         |
          |------------------------------------+-----------------------|
          | RP28, RP31, RP59, & RP62 installed |      Bank 0 & 1       |
          |------------------------------------+-----------------------|
          | RP29, RP32, RP60, & RP63 installed |  Banks 0, 1, 2, & 3   |
          +------------------------------------------------------------+

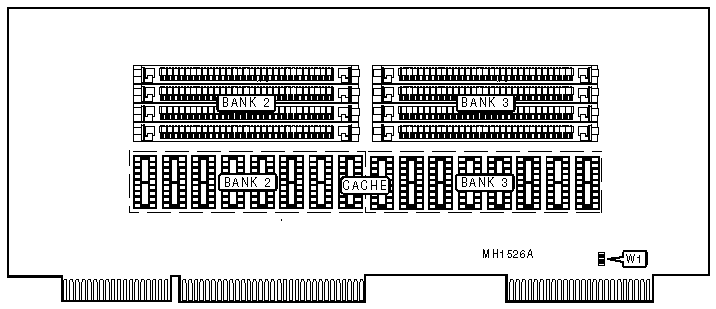

   IMG IMG 2


          +------------------------------------------------------------+
          |                    CACHE CONFIGURATION                     |
          |------------------------------------------------------------|
          |     Size     |         Bank 2          |      Bank 3       |
          |--------------+-------------------------+-------------------|
          |     64KB     |       (8) 16K x 4       |       NONE        |
          |--------------+-------------------------+-------------------|
          |    128KB     |       (8) 16K x 4       |    (8) 16K x 4    |
          |------------------------------------------------------------|
          | Note:Each Cache bank must be fully populated when its      |
          | corresponding DRAM bank is populated.                      |
          +------------------------------------------------------------+
