       # EFA CORPORATION

          4MAHL, 4DMU-50AHL

          Processor    CX486SX/CX487SX/80486SX/80486DX/ODP486SX/80486DX2
          Processor    20/25/33/40/50(internal)/50/66(internal)MHz
          Speed
          Chip Set     UMC
          Max. Onboard 64MB
          DRAM
          Cache        32/64/128/256KB
          BIOS         AMI
          Dimensions   330mm x 218mm
          I/O Options  32-bit VESA local bus slots (2), floppy drive
                       interface,

                       game port, IDE interface (2), parallel port,
                       serial ports (2)
          NPU Options  None

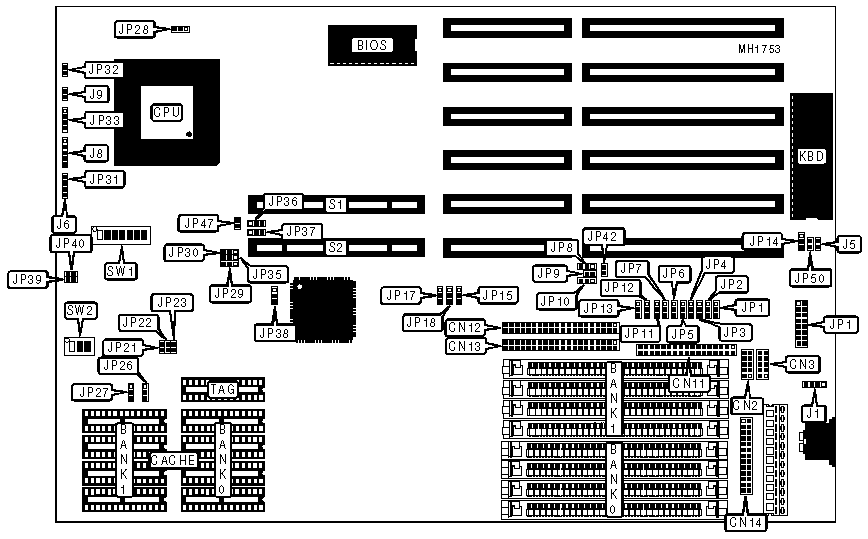

   IMG IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          | Purpose            | Location | Purpose         | Location |
          |--------------------+----------+-----------------+----------|
          | Serial port 2      |   CN2    | Power LED &     |    J8    |
          |                    |          | keylock         |          |
          |--------------------+----------+-----------------+----------|
          | Serial port 1      |   CN3    | Reset switch    |    J9    |
          |--------------------+----------+-----------------+----------|
          | Floppy drive       |   CN11   | Game port       |   JP1    |
          | interface          |          |                 |          |
          |--------------------+----------+-----------------+----------|
          | IDE interface      |   CN12   | Turbo switch    |   JP31   |
          |--------------------+----------+-----------------+----------|
          | AT bus hard drive  |   CN13   | Turbo LED       |   JP32   |
          | interface          |          |                 |          |
          |--------------------+----------+-----------------+----------|
          | Parallel port      |   CN14   | Speaker         |   JP33   |
          |--------------------+----------+-----------------+----------|
          | External battery   |    J1    | 32-bit VESA     |    S1    |
          |                    |          | Local bus slot  |          |
          |--------------------+----------+-----------------+----------|
          | Hard drive LED     |    J6    | 32-bit VESA     |    S2    |
          | (AT12)             |          | Local bus slot  |          |
          |--------------------+----------+-----------------+----------|
          | AT bus hard drive  |    J7    |                 |          |
          | LED                |          |                 |          |
          |------------------------------------------------------------|
          | Note:The exact location of J7 is unknown.                  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |              Function               | Jumper  |  Position  |
          |-------------------------------------+---------+------------|
          | »  | HDD I/O CHRDY# disabled        |   J5    |    Open    |
          |----+--------------------------------+---------+------------|
          |    | HDD I/O CHRDY# enabled         |   J5    |   Closed   |
          |----+--------------------------------+---------+------------|
          | »  | Game port enabled              |   JP1   | pins 1 & 2 |
          |    |                                |         |   closed   |
          |----+--------------------------------+---------+------------|
          |    | Game port disabled             |   JP1   | pins 2 & 3 |
          |    |                                |         |   closed   |
          |----+--------------------------------+---------+------------|
          | »  | IDE interface disabled         |   JP3   | pins 2 & 3 |
          |    |                                |         |   closed   |
          |----+--------------------------------+---------+------------|
          |    | IDE interface enabled          |   JP3   | pins 1 & 2 |
          |    |                                |         |   closed   |
          |----+--------------------------------+---------+------------|
          | »  | Floppy drive interface enabled |   JP4   | pins 1 & 2 |
          |    |                                |         |   closed   |
          |----+--------------------------------+---------+------------|
          |    | Floppy drive interface         |   JP4   | pins 2 & 3 |
          |    | disabled                       |         |   closed   |
          |----+--------------------------------+---------+------------|
          | »  | AT bus IDE interface or HDC    |   JP6   | pins 2 & 3 |
          |    | enabled                        |         |   closed   |
          |----+--------------------------------+---------+------------|
          |    | AT bus IDE interface or HDC    |   JP6   | pins 1 & 2 |
          |    | disabled                       |         |   closed   |
          |----+--------------------------------+---------+------------|
          | »  | Factory configured - do not    |   JP8   |   Closed   |
          |    | alter                          |         |            |
          |----+--------------------------------+---------+------------|
          | »  | Factory configured - do not    |   JP9   |    Open    |
          |    | alter                          |         |            |
          |----+--------------------------------+---------+------------|
          | »  | Factory configured - do not    |  JP10   |    N/A     |
          |    | alter                          |         |            |
          |----+--------------------------------+---------+------------|
          | »  | AD12 local bus IDE HDD enabled |  JP14   | pins 2 & 3 |
          |    |                                |         |   closed   |
          |----+--------------------------------+---------+------------|
          |    | AD12 local bus IDE HDD         |  JP14   | pins 1 & 2 |
          |    | disabled                       |         |   closed   |
          |----+--------------------------------+---------+------------|
          | »  | Factory configured - do not    |  JP15   | pins 2 & 3 |
          |    | alter                          |         |   closed   |
          |----+--------------------------------+---------+------------|
          | »  | Factory configured - do not    |  JP17   | pins 2 & 3 |
          |    | alter                          |         |   closed   |
          |----+--------------------------------+---------+------------|
          | »  | Factory configured - do not    |  JP18   | pins 2 & 3 |
          |    | alter                          |         |   closed   |
          |----+--------------------------------+---------+------------|
          |    | 80486SX enabled                |  JP28   | pins 1 & 2 |
          |    |                                |         |   closed   |
          |----+--------------------------------+---------+------------|
          |    | Other CPU enabled              |  JP28   | pins 2 & 3 |
          |    |                                |         |   closed   |
          |----+--------------------------------+---------+------------|
          | »  | Factory configured - do not    |  JP29   | pins 1 & 2 |
          |    | alter                          |         |   closed   |
          |----+--------------------------------+---------+------------|
          | »  | Factory configured - do not    |  JP30   | pins 1 & 2 |
          |    | alter                          |         |   closed   |
          |----+--------------------------------+---------+------------|
          | »  | Factory configured - do not    |  JP35   | pins 1 & 2 |
          |    | alter                          |         |   closed   |
          |----+--------------------------------+---------+------------|
          | »  | Factory configured - do not    |  JP39   |    Open    |
          |    | alter                          |         |            |
          |----+--------------------------------+---------+------------|
          | »  | Factory configured - do not    |  JP40   |    Open    |
          |    | alter                          |         |            |
          |----+--------------------------------+---------+------------|
          | »  | Factory configured - do not    |  JP41   |    Open    |
          |    | alter                          |         |            |
          |----+--------------------------------+---------+------------|
          | »  | Factory configured - do not    |  JP42   |    Open    |
          |    | alter                          |         |            |
          |----+--------------------------------+---------+------------|
          | »  | Factory configured - do not    |  JP50   |    N/A     |
          |    | alter                          |         |            |
          |------------------------------------------------------------|
          | Note: JP28 is only configurable when you have a 80486SX    |
          | PQFP mounted on the mainboard.                             |
          |------------------------------------------------------------|
          | The exact location of JP41 is unknown.                     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 SERIAL PORT CONFIGURATION                  |
          |------------------------------------------------------------|
          |   Port 1 (CN3)   |        JP7         |        JP5         |
          |------------------+--------------------+--------------------|
          | » |     COM1     | Pins 1 & 2 closed  | pins 1 & 2 closed  |
          |---+--------------+--------------------+--------------------|
          |   |     COM3     | Pins 2 & 3 closed  | pins 1 & 2 closed  |
          |---+--------------+--------------------+--------------------|
          |   |   Disabled   |        N/A         | pins 2 & 3 closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 SERIAL PORT CONFIGURATION                  |
          |------------------------------------------------------------|
          |   Port 2 (CN2)   |        JP11        |        JP13        |
          |------------------+--------------------+--------------------|
          | » |     COM2     | Pins 1 & 2 closed  | pins 1 & 2 closed  |
          |---+--------------+--------------------+--------------------|
          |   |     COM4     | Pins 2 & 3 closed  | pins 1 & 2 closed  |
          |---+--------------+--------------------+--------------------|
          |   |   Disabled   |        N/A         | pins 2 & 3 closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                PARALLEL PORT CONFIGURATION                 |
          |------------------------------------------------------------|
          |       Port       |        JP2         |        JP12        |
          |------------------+--------------------+--------------------|
          | » |     LPT2     | pins 1 & 2 closed  | pins 1 & 2 closed  |
          |---+--------------+--------------------+--------------------|
          |   |     LPT3     | pins 2 & 3 closed  | pins 1 & 2 closed  |
          |---+--------------+--------------------+--------------------|
          |   |   Disabled   |        N/A         | pins 2 & 3 closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                     DRAM CONFIGURATION                     |
          |------------------------------------------------------------|
          |       Size       |       Bank 0       |       Bank 1       |
          |------------------+--------------------+--------------------|
          |       1MB        |    (4) 256K x 9    |        NONE        |
          |------------------+--------------------+--------------------|
          |       1MB        |        NONE        |    (4) 256K x 9    |
          |------------------+--------------------+--------------------|
          |       2MB        |    (4) 256K x 9    |    (4) 256K x 9    |
          |------------------+--------------------+--------------------|
          |       4MB        |     (4) 1M x 9     |        NONE        |
          |------------------+--------------------+--------------------|
          |       4MB        |        NONE        |     (4) 1M x 9     |
          |------------------+--------------------+--------------------|
          |       5MB        |     (4) 1M x 9     |    (4) 256K x 9    |
          |------------------+--------------------+--------------------|
          |       5MB        |    (4) 256K x 9    |     (4) 1M x 9     |
          |------------------+--------------------+--------------------|
          |       8MB        |     (4) 1M x 9     |     (4) 1M x 9     |
          |------------------+--------------------+--------------------|
          |       16MB       |     (4) 4M x 9     |        NONE        |
          |------------------+--------------------+--------------------|
          |       16MB       |        NONE        |     (4) 4M x 9     |
          |------------------+--------------------+--------------------|
          |       17MB       |     (4) 4M x 9     |    (4) 256K x 9    |
          |------------------+--------------------+--------------------|
          |       17MB       |    (4) 256K x 9    |     (4) 4M x 9     |
          |------------------+--------------------+--------------------|
          |       20MB       |     (4) 4M x 9     |     (4) 1M x 9     |
          |------------------+--------------------+--------------------|
          |       20MB       |     (4) 1M x 9     |     (4) 4M x 9     |
          |------------------+--------------------+--------------------|
          |       32MB       |     (4) 4M x 9     |     (4) 4M x 9     |
          |------------------+--------------------+--------------------|
          |       64MB       |    (4) 16M x 9     |        NONE        |
          |------------------+--------------------+--------------------|
          |       64MB       |        NONE        |    (4) 16M x 9     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                    CACHE CONFIGURATION                     |
          |------------------------------------------------------------|
          |    Size    |    Bank 0     |    Bank 1     |      TAG      |
          |------------+---------------+---------------+---------------|
          |    64KB    |  (4) 8K x 8   |  (4) 8K x 8   |  (1) 8K x 8   |
          |------------+---------------+---------------+---------------|
          |   128KB    |  (4) 32K x 8  |     NONE      |  (1) 8K x 8   |
          |------------+---------------+---------------+---------------|
          |   256KB    |  (4) 32K x 8  |  (4) 32K x 8  |  (1) 32K x 8  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 CACHE JUMPER CONFIGURATION                 |
          |------------------------------------------------------------|
          | Size  |  JP21  |  JP22  |  JP23  |    JP26    |    JP27    |
          |-------+--------+--------+--------+------------+------------|
          | 32KB  |  Open  |  Open  |  Open  |    Open    | pins 2 & 3 |
          |-------+--------+--------+--------+------------+------------|
          | 64KB  |  Open  |  Open  | Closed |    Open    | pins 1 & 2 |
          |-------+--------+--------+--------+------------+------------|
          | 128KB |  Open  | Closed | Closed | pins 1 & 2 | pins 2 & 3 |
          |-------+--------+--------+--------+------------+------------|
          | 256KB | Closed | Closed | Closed | pins 2 & 3 | pins 1 & 2 |
          |------------------------------------------------------------|
          | Note:Pins designated should be in the closed position.     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   CPU TYPE CONFIGURATION                   |
          |------------------------------------------------------------|
          |    Type     |SW1/1 |SW1/2 |SW1/3 |SW1/4 |SW1/5 |SW1/6|SW1/7|
          |-------------+------+------+------+------+------+-----+-----|
          |   CX486SX   |  On  | Off  |  On  | Off  |  On  | Off | Off |
          |-------------+------+------+------+------+------+-----+-----|
          |   CX487SX   |  On  | Off  |  On  | Off  |  On  | Off | Off |
          |-------------+------+------+------+------+------+-----+-----|
          |   CX486S    | Off  | Off  | Off  |  On  | Off  | Off | Off |
          |-------------+------+------+------+------+------+-----+-----|
          |   80486SX   | Off  | Off  | Off  |  On  | Off  | Off | Off |
          |-------------+------+------+------+------+------+-----+-----|
          |80486DX(PQFP)|  On  | Off  |  On  | Off  |  On  | On  | On  |
          |-------------+------+------+------+------+------+-----+-----|
          |   80486DX   |  On  | Off  |  On  | Off  |  On  | Off | Off |
          |-------------+------+------+------+------+------+-----+-----|
          |  ODP486SX   |  On  |  On  | Off  | Off  |  On  | Off | Off |
          |-------------+------+------+------+------+------+-----+-----|
          |  80486DX2   |  On  | Off  |  On  | Off  |  On  | Off | Off |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |               CPU TYPE CONFIGURATION (CONT.)               |
          |------------------------------------------------------------|
          |       Speed        |       JP47       |        JP49        |
          |--------------------+------------------+--------------------|
          |      CX486SX       |       N/A        | pins 1 & 2 closed  |
          |--------------------+------------------+--------------------|
          |      CX487SX       |       N/A        |        N/A         |
          |--------------------+------------------+--------------------|
          | CX486SX + CX487SX  |      Closed      | pins 2 & 3 closed  |
          |--------------------+------------------+--------------------|
          |       CX486S       |       Open       | pins 1 & 2 closed  |
          |--------------------+------------------+--------------------|
          |      80486SX       |       Open       | pins 1 & 2 closed  |
          |--------------------+------------------+--------------------|
          |   80486DX(PQFP)    |       Open       | pins 1 & 2 closed  |
          |--------------------+------------------+--------------------|
          |      80486DX       |       Open       | pins 1 & 2 closed  |
          |--------------------+------------------+--------------------|
          |      ODP486SX      |       Open       | pins 1 & 2 closed  |
          |--------------------+------------------+--------------------|
          |      80486DX2      |       Open       | pins 1 & 2 closed  |
          |------------------------------------------------------------|
          | Note:The exact location of JP49 is unknown.                |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                  CPU SPEED CONFIGURATION                   |
          |------------------------------------------------------------|
          |   Speed   |  SW2/1  |  SW2/2  | SW2/3  |       JP48        |
          |-----------+---------+---------+--------+-------------------|
          |   20MHz   |   Off   |   Off   |  Off   | pins 2 & 3 closed |
          |-----------+---------+---------+--------+-------------------|
          |   25MHz   |   On    |   Off   |  Off   | pins 2 & 3 closed |
          |-----------+---------+---------+--------+-------------------|
          |   33MHz   |   On    |   On    |   On   | pins 2 & 3 closed |
          |-----------+---------+---------+--------+-------------------|
          |   40MHz   |   On    |   On    |  Off   | pins 1 & 2 closed |
          |-----------+---------+---------+--------+-------------------|
          |  50i MHz  |   On    |   Off   |  Off   | pins 1 & 2 closed |
          |-----------+---------+---------+--------+-------------------|
          |   50MHz   |   Off   |   Off   |   On   | pins 1 & 2 closed |
          |-----------+---------+---------+--------+-------------------|
          |  66i MHz  |   On    |   On    |   On   | pins 1 & 2 closed |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |          VESA WAIT STATE/BUS SPEED CONFIGURATION           |
          |------------------------------------------------------------|
          |  Speed  |  Wait   |     JP36      |    JP37    |   JP38    |
          |         | states  |               |            |           |
          |---------+---------+---------------+------------+-----------|
          | <=33MHz | 0 wait  |  pins 1 & 2   | pins 1 & 2 | pins 1 &  |
          |         | states  |    closed     |   closed   | 2 closed  |
          |---------+---------+---------------+------------+-----------|
          | > 33MHz | 1 wait  |  pins 2 & 3   | pins 2 & 3 | pins 2 &  |
          |         |  state  |    closed     |   closed   | 3 closed  |
          +------------------------------------------------------------+
