# FREE COMPUTER TECHNOLOGY, INC.
PENTIUM PCI
Processor Pentium
Processor Speed 60/66MHz
Chip Set Intel
Max. Onboard DRAM 192MB
Cache 256/512KB
BIOS AMI
Dimensions 330mm x 218mm
I/O Options 32-bit PCI slots (4)
NPU Options None

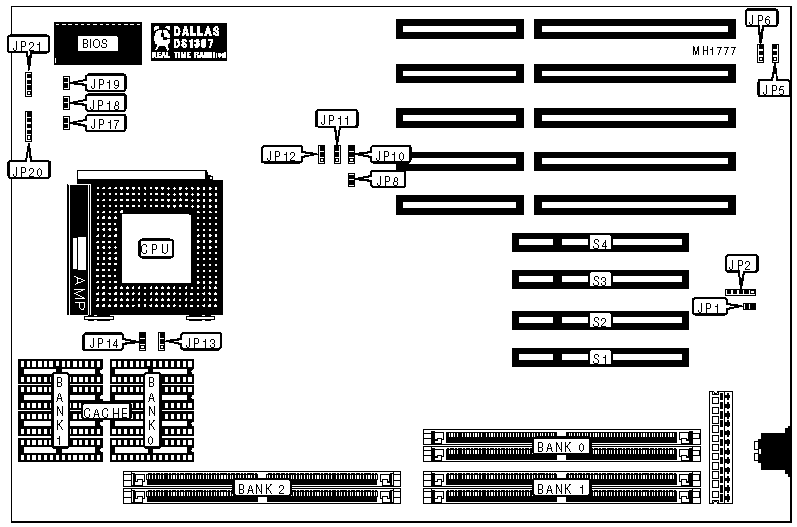

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|---------------+----------+----------------------+----------|
| Turbo switch | JP17 | Power LED & keylock | JP20 |
|---------------+----------+----------------------+----------|
| Turbo LED | JP18 | Speaker | JP21 |
|---------------+----------+----------------------+----------|
| Reset switch | JP19 | 32-bit PCI bus slots | S1 - S4 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 2MB | (2) 256K x 36 | NONE | NONE |
|------------+---------------+---------------+---------------|
| 4MB | (2) 256K x 36 | (2) 256K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 4MB | (2) 512K x 36 | NONE | NONE |
|------------+---------------+---------------+---------------|
| 6MB | (2) 256K x 36 | (2) 256K x 36 | (2) 256K x 36 |
|------------+---------------+---------------+---------------|
| 6MB | (2) 256K x 36 | (2) 512K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 6MB | (2) 512K x 36 | (2) 256K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 8MB | (2) 512K x 36 | (2) 256K x 36 | (2) 256K x 36 |
|------------+---------------+---------------+---------------|
| 8MB | (2) 512K x 36 | (2) 512K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 8MB | (2) 1M x 36 | NONE | NONE |
|------------+---------------+---------------+---------------|
| 10MB | (2) 256K x 36 | (2) 512K x 36 | (2) 512K x 36 |
|------------+---------------+---------------+---------------|
| 10MB | (2) 256K x 36 | (2) 1M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 10MB | (2) 1M x 36 | (2) 256K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 12MB | (2) 512K x 36 | (2) 512K x 36 | (2) 512K x 36 |
|------------+---------------+---------------+---------------|
| 12MB | (2) 512K x 36 | (2) 1M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 12MB | (2) 1M x 36 | (2) 256K x 36 | (2) 256K x 36 |
|------------+---------------+---------------+---------------|
| 12MB | (2) 1M x 36 | (2) 512K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 16MB | (2) 1M x 36 | (2) 512K x 36 | (2) 512K x 36 |
|------------+---------------+---------------+---------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 16MB | (2) 2M x 36 | NONE | NONE |
|------------+---------------+---------------+---------------|
| 18MB | (2) 256K x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 18MB | (2) 256K x 36 | (2) 2M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 18MB | (2) 2M x 36 | (2) 256K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 20MB | (2) 512K x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 20MB | (2) 512K x 36 | (2) 2M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 20MB | (2) 2M x 36 | (2) 256K x 36 | (2) 256K x 36 |
|------------+---------------+---------------+---------------|
| 20MB | (2) 2M x 36 | (2) 512K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 24MB | (2) 1M x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 24MB | (2) 1M x 36 | (2) 2M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 24MB | (2) 2M x 36 | (2) 512K x 36 | (2) 512K x 36 |
|------------+---------------+---------------+---------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 32MB | (2) 2M x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 32MB | (2) 4M x 36 | NONE | NONE |
|------------+---------------+---------------+---------------|
| 34MB | (2) 256K x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 34MB | (2) 256K x 36 | (2) 4M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 34MB | (2) 4M x 36 | (2) 256K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 36MB | (2) 512K x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 36MB | (2) 512K x 36 | (2) 4M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 36MB | (2) 4M x 36 | (2) 256K x 36 | (2) 256K x 36 |
|------------+---------------+---------------+---------------|
| 36MB | (2) 4M x 36 | (2) 512K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 40MB | (2) 1M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 40MB | (2) 1M x 36 | (2) 4M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 40MB | (2) 4M x 36 | (2) 512K x 36 | (2) 512K x 36 |
|------------+---------------+---------------+---------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 | NONE |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 48MB | (2) 2M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 48MB | (2) 2M x 36 | (2) 4M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 48MB | (2) 4M x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 64MB | (2) 4M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 64MB | (2) 8M x 36 | NONE | NONE |
|------------+---------------+---------------+---------------|
| 66MB | (2) 256K x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 66MB | (2) 256K x 36 | (2) 8M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 66MB | (2) 8M x 36 | (2) 256K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 68MB | (2) 512K x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 68MB | (2) 512K x 36 | (2) 8M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 68MB | (2) 8M x 36 | (2) 256K x 36 | (2) 256K x 36 |
|------------+---------------+---------------+---------------|
| 68MB | (2) 8M x 36 | (2) 512K x 36 | NONE |
|------------+---------------+---------------+---------------|
| 72MB | (2) 1M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 72MB | (2) 1M x 36 | (2) 8M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 72MB | (2) 8M x 36 | (2) 512K x 36 | (2) 512K x 36 |
|------------+---------------+---------------+---------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 80MB | (2) 2M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 80MB | (2) 2M x 36 | (2) 8M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 80MB | (2) 8M x 36 | (2) 1M x 36 | (2) 1M x 36 |
|------------+---------------+---------------+---------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 96MB | (2) 4M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 96MB | (2) 8M x 36 | (2) 2M x 36 | (2) 2M x 36 |
|------------+---------------+---------------+---------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 96MB | (2) 4M x 36 | (2) 8M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 128MB | (2) 8M x 36 | (2) 4M x 36 | (2) 4M x 36 |
|------------+---------------+---------------+---------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 | NONE |
|------------+---------------+---------------+---------------|
| 130MB | (2) 256K x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 132MB | (2) 512K x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 136MB | (2) 1M x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 144MB | (2) 2M x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 160MB | (2) 4M x 36 | (2) 8M x 36 | (2) 8M x 36 |
|------------+---------------+---------------+---------------|
| 192MB | (2) 8M x 36 | (2) 8M x 36 | (2) 8M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 256KB | (4) 32K x 8 | (4) 32K x 8 |
|------------------+--------------------+--------------------|
| 512KB | (4) 64K x 8 | (4) 64K x 8 |
|------------------+--------------------+--------------------|
| 512KB | (4) 128K x 8 | NONE |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | JP13 | JP14 |
|------------------+--------------------+--------------------|
| 0KB | pins 1 & 2 closed | pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| 256KB | pins 2 & 3 closed | pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| 512KB | pins 2 & 3 closed | pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED CONFIGURATION |
|------------------------------------------------------------|
| Speed | JP8 |
|------------------------------+-----------------------------|
| 60MHz | Open |
|------------------------------+-----------------------------|
| 66MHz | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PCI BUS INTERRUPT CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP10 | JP11 | JP12 |
|----------------+--------------+--------------+-------------|
| » | IRQ15 | pins 1 & 2 | pins 1 & 2 | pins 2 & 3 |
| | | closed | closed | closed |
|-----+----------+--------------+--------------+-------------|
| | IRQ5 | pins 2 & 3 | pins 1 & 2 | pins 1 & 2 |
| | | closed | closed | closed |
|-----+----------+--------------+--------------+-------------|
| | IRQ11 | pins 1 & 2 | pins 2 & 3 | pins 1 & 2 |
| | | closed | closed | closed |
|-----+----------+--------------+--------------+-------------|
| | None | pins 1 & 2 | pins 1 & 2 | pins 1 & 2 |
| | | closed | closed | closed |
|------------------------------------------------------------|
| Note: There are three jumpers to be set for the PCI |
| interrupt connection. When an ISA IRQ is connected to |
| the PCI bus, that IRQ is unavailable to the ISA bus. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PCI IDE IRQ14 CONFIGURATION |
|------------------------------------------------------------|
| Type | JP1 | JP2 |
|-------------------------------+--------+-------------------|
| ISA IDE controller | Closed | pins 2 & 3 closed |
|-------------------------------+--------+-------------------|
| PCI IDE controller (edge | Open | pins 4 & 5 closed |
| trigger) | | |
|-------------------------------+--------+-------------------|
| PCI IDE controller (local | Open | pins 1 & 2 closed |
| trigger) | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| EPROM TYPE CONFIGURATION |
|------------------------------------------------------------|
| Type | JP5 | JP6 |
|------------------+--------------------+--------------------|
| Normal EPROM | pins 1 & 2 closed | pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| 5V flash | pins 2 & 3 closed | pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| 12V flash | pins 2 & 3 closed | pins 2 & 3 closed |
+------------------------------------------------------------+
