# FIRST INTERNATIONAL COMPUTER, INC.
PO-6000 (REV. A0)
Processor Pentium Pro
Processor Speed 150/166/180/200MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 512MB
Memory
Maximum Video None
Memory
Cache 256/512KB (on Pentium Pro CPU)
BIOS Phoenix
Dimensions 330mm x 218mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, serial ports (2), IR
connector, VRM connector
NPU Options None

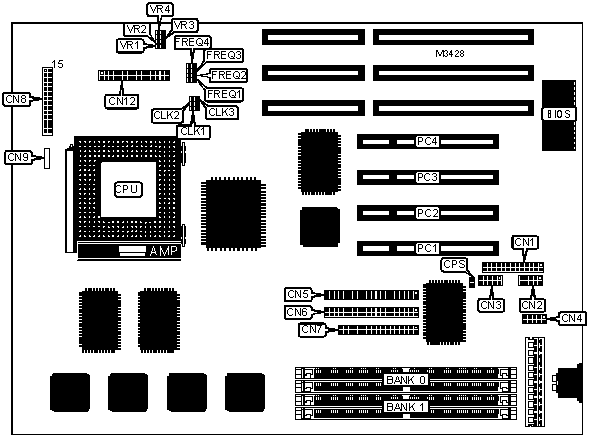

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+----------------+-------------|
| Parallel port | CN1 | Turbo LED | CN8 pins 7 |
| | | | & 8 |
|------------------+----------+----------------+-------------|
| Serial port 1 | CN2 | Green PC | CN8 pins 10 |
| | | connector | & 11 |
|------------------+----------+----------------+-------------|
| Serial port 2 | CN3 | Speaker | CN8 pins 15 |
| | | | - 18 |
|------------------+----------+----------------+-------------|
| IR connector | CN4 | IDE interface | CN8 pins 20 |
| | | LED | & 21 |
|------------------+----------+----------------+-------------|
| IDE interface 2 | CN5 | Reset switch | CN8 pins 27 |
| | | | & 28 |
|------------------+----------+----------------+-------------|
| IDE interface 1 | CN6 | Chassis fan | CN9 |
| | | power | |
|------------------+----------+----------------+-------------|
| Floppy drive | CN7 | VRM connector | CN12 |
| interface | | | |
|------------------+----------+----------------+-------------|
| Power LED & | CN8 pins | 32-bit PCI | PC1 - PC4 |
| keylock | 1 - 5 | slots | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-----------------------------------+----------+-------------|
| » | Password normal operation | CPS | Open |
|---+-------------------------------+----------+-------------|
| | Password clear | CPS | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 |
|------------------+--------------------+--------------------|
| 256MB | (2) 32M x 36 | None |
|------------------+--------------------+--------------------|
| 512MB | (2) 32M x 36 | (2) 32M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Note: 256KB/512KB cache is located on the Pentium Pro CPU. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION |
|------------------------------------------------------------|
| CPU speed | Clock | Multiplier | CLK1 | CLK2 | CLK3 |
| | speed | | | | |
|-----------+----------+------------+--------+--------+------|
| 150MHz | 50MHz | 3x | Open | Open | Open |
|-----------+----------+------------+--------+--------+------|
| 150MHz | 60MHz | 2.5x | Closed | Closed | Open |
|-----------+----------+------------+--------+--------+------|
| 166MHz | 66MHz | 2.5x | Closed | Open | Open |
|-----------+----------+------------+--------+--------+------|
| 180MHz | 60MHz | 3x | Closed | Closed | Open |
|-----------+----------+------------+--------+--------+------|
| 200MHz | 66MHz | 3x | Closed | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CON’T) |
|------------------------------------------------------------|
|CPU speed|Clock speed|Multiplier|FREQ1 |FREQ2 |FREQ3 |FREQ4 |
|---------+-----------+----------+------+------+------+------|
| 150MHz | 50MHz | 3x |Closed|Closed| Open |Closed|
|---------+-----------+----------+------+------+------+------|
| 150MHz | 60MHz | 2.5x | Open |Closed|Closed|Closed|
|---------+-----------+----------+------+------+------+------|
| 166MHz | 66MHz | 2.5x | Open |Closed|Closed|Closed|
|---------+-----------+----------+------+------+------+------|
| 180MHz | 60MHz | 3x |Closed|Closed| Open |Closed|
|---------+-----------+----------+------+------+------+------|
| 200MHz | 66MHz | 3x |Closed|Closed| Open |Closed|
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION |
|------------------------------------------------------------|
| Voltage | VR1 | VR2 | VR3 | VR4 |
|-------------+-----------+-----------+-----------+----------|
| | 2.9v | Closed | Open | Open | Closed |
|---+---------+-----------+-----------+-----------+----------|
| | 3v | Closed | Open | Closed | Open |
|---+---------+-----------+-----------+-----------+----------|
| » | 3.1v | Closed | Closed | Open | Closed |
|---+---------+-----------+-----------+-----------+----------|
| | 3.2v | Closed | Closed | Open | Open |
|---+---------+-----------+-----------+-----------+----------|
| | 3.3v | Closed | Open | Closed | Closed |
|---+---------+-----------+-----------+-----------+----------|
| | 3.4v | Open | Closed | Closed | Closed |
+------------------------------------------------------------+
