# FIRST INTERNATIONAL COMPUTER, INC.
PTK-2110
Processor CX M1/IBM/AM K5/Pentium
Processor Speed 75/90/100/120/133/150/166/200MHz
Chip Set Intel
Video Chip Set S3
Maximum Onboard 512MB (EDO supported)
Memory
Maximum Video 4MB
Memory
Cache 256/512KB
BIOS Unidentified
Dimensions 305mm x 244mm
I/O Options 32-bit PCI slots (4), CD-ROM audio in, floppy
drive interface, game port, green PC
connector, IDE interfaces (2), parallel port,
PS/2 mouse port, serial ports (2), VGA port,
IR connector, USB connectors (2), ATX power
connector, microphone connector, line in out,
line in, MPEG connector, wavetable connector
NPU Options None

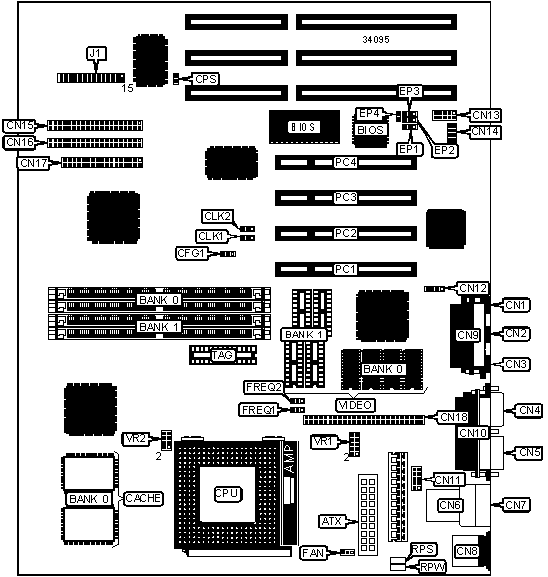

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+-----------------+-----------|
| ATX power | ATX | IDE interface 1 | CN16 |
| connector | | | |
|-------------------+----------+-----------------+-----------|
| Microphone in | CN1 | Floppy drive | CN17 |
| connector | | interface | |
|-------------------+----------+-----------------+-----------|
| Line in connector | CN2 | MPEG connector | CN18 |
|-------------------+----------+-----------------+-----------|
| Line out | CN3 | Chassis fan | FAN |
| connector | | power | |
|-------------------+----------+-----------------+-----------|
| VGA port | CN4 | Power LED & | J1 pins 1 |
| | | keylock | - 5 |
|-------------------+----------+-----------------+-----------|
| Serial port 1 | CN5 | Turbo LED | J1 pins 7 |
| | | | & 8 |
|-------------------+----------+-----------------+-----------|
| USB connector 1 | CN6 | Green PC | J1 pins |
| | | connector | 10 & 11 |
|-------------------+----------+-----------------+-----------|
| USB connector 2 | CN7 | Green PC LED | J1 pins |
| | | | 13 & 14 |
|-------------------+----------+-----------------+-----------|
| PS/2 mouse port | CN8 | Speaker | J1 pins |
| | | | 15 - 18 |
|-------------------+----------+-----------------+-----------|
| Game port | CN9 | IDE interface | J1 pins |
| | | LED | 20 & 21 |
|-------------------+----------+-----------------+-----------|
| Parallel port | CN10 | Remote control | J1 pins |
| | | power | 23 & 24 |
|-------------------+----------+-----------------+-----------|
| Serial port 2 | CN11 | Reset switch | J1 pins |
| | | | 27 & 28 |
|-------------------+----------+-----------------+-----------|
| CD-ROM audio in | CN12 | 32-bit PCI | PC1 – PC4 |
| | | slots | |
|-------------------+----------+-----------------+-----------|
| IR connector | CN13 | Remote control | RPW |
| | | power switch | |
|-------------------+----------+-----------------+-----------|
| Wavetable | CN14 | Remote control | RPS |
| connector | | power | |
|-------------------+----------+-----------------+-----------|
| IDE interface 2 | CN15 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|--------------------------------+-------+-------------------|
| » | USB frequency select 48MHz | CFG1 | Pins 1 & 2 closed |
|---+----------------------------+-------+-------------------|
| | USB frequency select 24MHz | CFG1 | Pins 2 & 3 closed |
|---+----------------------------+-------+-------------------|
| » | Password disabled | CPS | Open |
|---+----------------------------+-------+-------------------|
| | Password enabled | CPS | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 16M x 36 | None |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 136MB | (2) 16M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 144MB | (2) 16M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 160MB | (2) 16M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 192MB | (2) 16M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 |
|------------------+--------------------+--------------------|
| 256MB | (2) 32M x 36 | None |
|------------------+--------------------+--------------------|
| 264MB | (2) 32M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 272MB | (2) 32M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 288MB | (2) 32M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 320MB | (2) 32M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 384MB | (2) 32M x 36 | (2) 16M x 36 |
|------------------+--------------------+--------------------|
| 512MB | (2) 32M x 36 | (2) 32M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | TAG |
|------------------+--------------------+--------------------|
| 256KB | (2) 32K x 32 | (1) 16K/32K x 8 |
|------------------+--------------------+--------------------|
| 512KB | (2) 64K x 32 | (1) 16K/32K x 8 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO MEMORY CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 2MB | (4) 256K x 16 | None |
|------------------+--------------------+--------------------|
| 4MB | (4) 256K x 16 | (4) 256K x 16 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CYRIX) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | CLK1 | CLK2 | FREQ1 | FREQ2 |
| speed | speed | | | | | |
|--------+--------+------------+------+------+-------+-------|
| 120MHz | 50MHz | 2x | 2 & | 2 & | 2 & 3 | 1 & 2 |
| | | | 3 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 133MHz | 55MHz | 2x | 2 & | 2 & | 2 & 3 | 1 & 2 |
| | | | 3 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 150MHz | 60MHz | 2x | 1 & | 2 & | 2 & 3 | 1 & 2 |
| | | | 2 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 150MHz | 60MHz | 2.5x | 2 & | 1 & | 2 & 3 | 2 & 3 |
| | | | 3 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 166MHz | 66MHz | 2x | 1 & | 2 & | 2 & 3 | 1 & 2 |
| | | | 2 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 166MHz | 66MHz | 2.5x | 2 & | 1 & | 2 & 3 | 2 & 3 |
| | | | 3 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 180MHz | 60MHz | 3x | 1 & | 2 & | 1 & 2 | 2 & 3 |
| | | | 2 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 200MHz | 66MHz | 3.5x | 2 & | 1 & | 1 & 2 | 1 & 2 |
| | | | 3 | 2 | | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | CLK1 | CLK2 | FREQ1 | FREQ2 |
| speed | speed | | | | | |
|--------+--------+------------+------+------+-------+-------|
| 120MHz | 50MHz | 2x | 2 & | 2 & | 2 & 3 | 1 & 2 |
| | | | 3 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 133MHz | 55MHz | 2x | 2 & | 2 & | 2 & 3 | 1 & 2 |
| | | | 3 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 150MHz | 60MHz | 2x | 1 & | 2 & | 2 & 3 | 1 & 2 |
| | | | 2 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 150MHz | 60MHz | 2.5x | 2 & | 1 & | 2 & 3 | 2 & 3 |
| | | | 3 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 166MHz | 66MHz | 2x | 1 & | 2 & | 2 & 3 | 1 & 2 |
| | | | 2 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 166MHz | 66MHz | 2.5x | 2 & | 1 & | 2 & 3 | 2 & 3 |
| | | | 3 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 180MHz | 60MHz | 3x | 1 & | 2 & | 1 & 2 | 2 & 3 |
| | | | 2 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 200MHz | 66MHz | 3.5x | 2 & | 1 & | 1 & 2 | 1 & 2 |
| | | | 3 | 2 | | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AMD) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | CLK1 | CLK2 | FREQ1 | FREQ2 |
| speed | speed | | | | | |
|--------+--------+------------+------+------+-------+-------|
| 75MHz | 50MHz | 1.5x | 2 & | 2 & | 1 & 2 | 1 & 2 |
| | | | 3 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 90MHz | 60MHz | 1.5x | 1 & | 2 & | 1 & 2 | 1 & 2 |
| | | | 2 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 100MHz | 66MHz | 1.5x | 2 & | 1 & | 1 & 2 | 1 & 2 |
| | | | 3 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 120MHz | 60MHz | 1.5x | 1 & | 2 & | 1 & 2 | 1 & 2 |
| | | | 2 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 133MHz | 66MHz | 1.5x | 2 & | 1 & | 1 & 2 | 1 & 2 |
| | | | 3 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 150MHz | 60MHz | 1.75x | 1 & | 2 & | 2 & 3 | 2 & 3 |
| | | | 2 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 166MHz | 66MHz | 1.75x | 2 & | 1 & | 2 & 3 | 2 & 3 |
| | | | 3 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 200MHz | 66MHz | 2x | 2 & | 1 & | 2 & 3 | 1 & 2 |
| | | | 3 | 2 | | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU | Clock | Multiplier | CLK1 | CLK2 | FREQ1 | FREQ2 |
| speed | speed | | | | | |
|--------+--------+------------+------+------+-------+-------|
| 75MHz | 50MHz | 1.5x | 2 & | 2 & | 1 & 2 | 1 & 2 |
| | | | 3 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 90MHz | 60MHz | 1.5x | 1 & | 2 & | 1 & 2 | 1 & 2 |
| | | | 2 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 100MHz | 66MHz | 1.5x | 2 & | 1 & | 1 & 2 | 1 & 2 |
| | | | 3 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 120MHz | 60MHz | 2x | 1 & | 2 & | 2 & 3 | 1 & 2 |
| | | | 2 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 133MHz | 66MHz | 2x | 2 & | 1 & | 2 & 3 | 1 & 2 |
| | | | 3 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 150MHz | 60MHz | 2.5x | 1 & | 2 & | 2 & 3 | 2 & 3 |
| | | | 2 | 3 | | |
|--------+--------+------------+------+------+-------+-------|
| 166MHz | 66MHz | 2.5x | 2 & | 1 & | 2 & 3 | 2 & 3 |
| | | | 3 | 2 | | |
|--------+--------+------------+------+------+-------+-------|
| 200MHz | 66MHz | 3x | 2 & | 1 & | 1 & 2 | 2 & 3 |
| | | | 3 | 2 | | |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (SINGLE) |
|------------------------------------------------------------|
| Voltage | VR1 | VR2 |
|-------------+-------------------+--------------------------|
| 3.3v | Pins 3 & 4 closed | Pins 1 & 2, 3 & 4 closed |
|-------------+-------------------+--------------------------|
| 3.4v – 3.6v | Pins 1 & 2 closed | Pins 1 & 2, 3 & 4 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (CYRIX, DUAL) |
|------------------------------------------------------------|
| Voltage | V core | VR1 | VR2 |
|--------------+-------------+-------------+-----------------|
| 3.3v | 2.8v | 9 & 10 | 5 & 6, 7 & 8 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (IBM, DUAL) |
|------------------------------------------------------------|
| Voltage | V core | VR1 | VR2 |
|--------------+-------------+-------------+-----------------|
| 3.3v | 2.8v | 9 & 10 | 5 & 6, 7 & 8 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (AMD, DUAL) |
|------------------------------------------------------------|
| Voltage | V core | VR1 | VR2 |
|--------------+-------------+-------------+-----------------|
| 3.3v | 2.5v | 9 & 10 | 1 & 2, 3 & 4 |
|--------------+-------------+-------------+-----------------|
| 3.3v | 2.8v | 7 & 8 | 5 & 6, 7 & 8 |
|--------------+-------------+-------------+-----------------|
| 3.3v | 2.9v | 5 & 6 | 5 & 6, 7 & 8 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (INTEL, DUAL) |
|------------------------------------------------------------|
| Voltage | V core | VR1 | VR2 |
|--------------+-------------+-------------+-----------------|
| 3.3v | 2.5v | 9 & 10 | 1 & 2, 3 & 4 |
|--------------+-------------+-------------+-----------------|
| 3.3v | 2.8v | 7 & 8 | 5 & 6, 7 & 8 |
|--------------+-------------+-------------+-----------------|
| 3.3v | 2.9v | 5 & 6 | 5 & 6, 7 & 8 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FLASH BIOS SELECTION (1MB) |
|------------------------------------------------------------|
| Setting | EP1 | EP2 | EP3 | EP4 |
|------------------+--------------+------------+------+------|
| » | SST 29EE010 | Pins 2 & 3 | Pins 2 & 3 | Open | Open |
| | | closed | closed | | |
|---+--------------+--------------+------------+------+------|
| | Intel | Pins 1 & 2 | Pins 1 & 2 | Open | Open |
| | 28F001BX-T | closed | closed | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FLASH BIOS SELECTION (2MB) |
|------------------------------------------------------------|
| Setting | EP1 | EP2 | EP3 | EP4 |
|---------+------+-----------------+----------------+--------|
| AMD | Open | Open | Pins 2 & 3 | Closed |
| | | | closed | |
|---------+------+-----------------+----------------+--------|
| ATMIC | Open | Pins 2 & 3 | Pins 2 & 3 | Open |
| | | closed | closed | |
|---------+------+-----------------+----------------+--------|
| MIXC | Open | Pins 1 & 2 | Pins 2 & 3 | Open |
| | | closed | closed | |
|---------+------+-----------------+----------------+--------|
| SST | Open | Pins 2 & 3 | Pins 2 & 3 | Open |
| | | closed | closed | |
+------------------------------------------------------------+
