# FIRST INTERNATIONAL COMPUTER, INC.
PT-2010
Processor CX M1/IBM/AM K5/Pentium
Processor Speed 75/90/100/120/133/150/166/180/200MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 128MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512KB
BIOS Unidentified
Dimensions 305mm x 244mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, PS/2 mouse port, serial ports
(2), cache slot, IR connector, USB connectors
(2), ATX power connector
NPU Options None

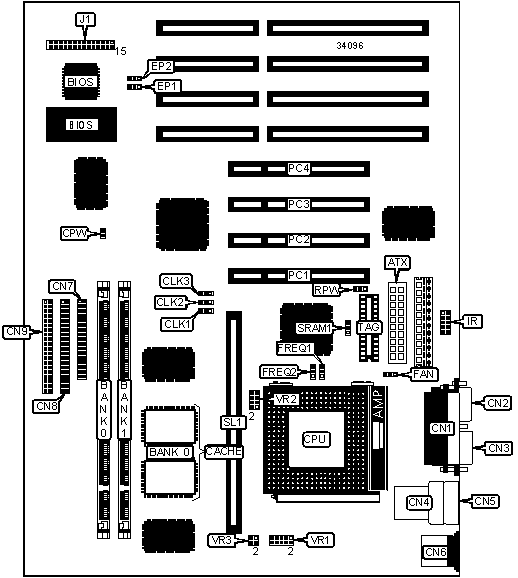

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+------------------+-----------|
| ATX power | ATX | Power LED & | J1 pins 1 |
| connector | | keylock | - 5 |
|------------------+----------+------------------+-----------|
| Parallel port | CN1 | Turbo LED | J1 pins 7 |
| | | | & 8 |
|------------------+----------+------------------+-----------|
| Serial port 2 | CN2 | Green PC | J1 pins |
| | | connector | 10 & 11 |
|------------------+----------+------------------+-----------|
| Serial port 1 | CN3 | Green PC LED | J1 pins |
| | | | 13 & 14 |
|------------------+----------+------------------+-----------|
| USB connector 1 | CN4 | Speaker | J1 pins |
| | | | 15 - 18 |
|------------------+----------+------------------+-----------|
| USB connector 2 | CN5 | IDE interface | J1 pins |
| | | LED | 20 & 21 |
|------------------+----------+------------------+-----------|
| PS/2 mouse port | CN6 | Remote control | J1 pins |
| | | power | 23 & 24 |
|------------------+----------+------------------+-----------|
| Floppy drive | CN7 | Reset switch | J1 pins |
| interface | | | 27 & 28 |
|------------------+----------+------------------+-----------|
| IDE interface 2 | CN8 | 32-bit PCI slots | PC1 – PC4 |
|------------------+----------+------------------+-----------|
| IDE interface 1 | CN9 | Remote control | RPW |
| | | power switch | |
|------------------+----------+------------------+-----------|
| Chassis fan | FAN | Cache slot | SL1 |
| power | | | |
|------------------+----------+------------------+-----------|
| IR connector | IR | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------+-------+-----------------|
| » | Password disabled | CPW | Open |
|---+------------------------------+-------+-----------------|
| | Password enabled | CPW | Closed |
|---+------------------------------+-------+-----------------|
| » | Power supply type select AT | VR3 | Pins 1 & 2, 3 & |
| | | | 4 closed |
|---+------------------------------+-------+-----------------|
| | Power supply type select ATX | VR3 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (1) 1M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 2M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 1M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 24MB | (1) 1M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 24MB | (1) 3M x 64 | None |
|------------------+--------------------+--------------------|
| 32MB | (1) 4M x 64 | None |
|------------------+--------------------+--------------------|
| 32MB | (1) 2M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 32MB | (1) 1M x 64 | (1) 3M x 64 |
|------------------+--------------------+--------------------|
| 40MB | (1) 1M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 40MB | (1) 2M x 64 | (1) 3M x 64 |
|------------------+--------------------+--------------------|
| 48MB | (1) 2M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 48MB | (1) 3M x 64 | (1) 3M x 64 |
|------------------+--------------------+--------------------|
| 64MB | (1) 4M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 72MB | (1) 8M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 80MB | (1) 8M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 96MB | (1) 8M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 128MB | (1) 8M x 64 | (1) 8M x 64 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | SL1 | TAG |
|-----------+--------------+-----------------+---------------|
| 256KB (A) | (2) 32K x 32 | Not installed | (1) 16K/32K x |
| | | | 8 |
|-----------+--------------+-----------------+---------------|
| 256KB (B) | None | 256KB module | None |
| | | installed | |
|-----------+--------------+-----------------+---------------|
| 512KB (A) | (2) 64K x 32 | Not installed | (1) 16K/32K x |
| | | | 8 |
|-----------+--------------+-----------------+---------------|
| 512KB (B) | (2) 32K x 32 | 256KB module | (1) 16K/32K x |
| | | installed | 8 |
|-----------+--------------+-----------------+---------------|
| 512KB (C) | None | 512KB module | None |
| | | installed | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | SRAM1 |
|----------------------------+-------------------------------|
| 256KB (A) | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| 256KB (B) | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| 512KB (A) | Pins 2 & 3 closed |
|----------------------------+-------------------------------|
| 512KB (B) | Pins 2 & 3 closed |
|----------------------------+-------------------------------|
| 512KB (C) | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CYRIX) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|CLK1 |CLK2 |CLK3 |FREQ1|FREQ2|
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 120MHz | 50MHz | 2x |2 & 3|2 & 3|2 & 3|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 133MHz | 55MHz | 2x |2 & 3|2 & 3|1 & 2|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 2x |1 & 2|2 & 3|1 & 2|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2x |2 & 3|1 & 2|2 & 3|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 2.5x |1 & 2|2 & 3|2 & 3|2 & 3|2 & 3|
| (M2) | | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2.5x |2 & 3|1 & 2|2 & 3|2 & 3|2 & 3|
| (M2) | | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 180MHz | 60MHz | 3x |1 & 2|2 & 3|2 & 3|1 & 2|2 & 3|
| (M2) | | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 66MHz | 3.5x |2 & 3|1 & 2|2 & 3|1 & 2|1 & 2|
| (M2) | | | | | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|CLK1 |CLK2 |CLK3 |FREQ1|FREQ2|
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 120MHz | 50MHz | 2x |2 & 3|2 & 3|2 & 3|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 133MHz | 55MHz | 2x |2 & 3|2 & 3|1 & 2|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 2x |1 & 2|2 & 3|1 & 2|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2x |2 & 3|1 & 2|2 & 3|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 2.5x |1 & 2|2 & 3|2 & 3|2 & 3|2 & 3|
| (M2) | | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2.5x |2 & 3|1 & 2|2 & 3|2 & 3|2 & 3|
| (M2) | | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 180MHz | 60MHz | 3x |1 & 2|2 & 3|2 & 3|1 & 2|2 & 3|
| (M2) | | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 66MHz | 3.5x |2 & 3|1 & 2|2 & 3|1 & 2|1 & 2|
| (M2) | | | | | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AMD) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|CLK1 |CLK2 |CLK3 |FREQ1|FREQ2|
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 75MHz | 50MHz | 1.5x |2 & 3|2 & 3|2 & 3|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 90MHz | 60MHz | 1.5x |1 & 2|2 & 3|2 & 3|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 100MHz | 66MHz | 1.5x |2 & 3|1 & 2|2 & 3|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 120MHz | 60MHz | 1.5x |1 & 2|2 & 3|2 & 3|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 133MHz | 66MHz | 1.5x |2 & 3|1 & 2|2 & 3|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 1.75x |1 & 2|2 & 3|2 & 3|2 & 3|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 1.75x |2 & 3|1 & 2|2 & 3|2 & 3|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 66MHz | 2x |2 & 3|1 & 2|2 & 3|2 & 3|1 & 2|
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|CLK1 |CLK2 |CLK3 |FREQ1|FREQ2|
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 75MHz | 50MHz | 1.5x |2 & 3|2 & 3|2 & 3|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 90MHz | 60MHz | 1.5x |1 & 2|2 & 3|2 & 3|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 100MHz | 66MHz | 1.5x |2 & 3|1 & 2|2 & 3|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 120MHz | 60MHz | 2x |1 & 2|2 & 3|2 & 3|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 133MHz | 66MHz | 2x |2 & 3|1 & 2|2 & 3|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 2.5x |1 & 2|2 & 3|2 & 3|2 & 3|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2.5x |2 & 3|1 & 2|2 & 3|2 & 3|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 66MHz | 3x |2 & 3|1 & 2|2 & 3|1 & 2|2 & 3|
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (SINGLE) |
|------------------------------------------------------------|
| Voltage | VR1 | VR2 |
|-------------+-------------------+--------------------------|
| 3.3v | Pins 3 & 4 closed | Pins 1 & 2, 3 & 4 closed |
|-------------+-------------------+--------------------------|
| 3.4v – 3.6v | Pins 1 & 2 closed | Pins 1 & 2, 3 & 4 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (CYRIX, DUAL) |
|------------------------------------------------------------|
| Voltage | V core | VR1 | VR2 |
|--------------+-------------+-------------+-----------------|
| 3.3v | 2.8v | 9 & 10 | 5 & 6, 7 & 8 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (IBM, DUAL) |
|------------------------------------------------------------|
| Voltage | V core | VR1 | VR2 |
|--------------+-------------+-------------+-----------------|
| 3.3v | 2.8v | 9 & 10 | 5 & 6, 7 & 8 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (AMD, DUAL) |
|------------------------------------------------------------|
| Voltage | V core | VR1 | VR2 |
|--------------+-------------+-------------+-----------------|
| 3.3v | 2.5v | 9 & 10 | 5 & 6, 7 & 8 |
|--------------+-------------+-------------+-----------------|
| 3.3v | 2.8v | 7 & 8 | 5 & 6, 7 & 8 |
|--------------+-------------+-------------+-----------------|
| 3.3v | 2.9v | 5 & 6 | 5 & 6, 7 & 8 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (INTEL, DUAL) |
|------------------------------------------------------------|
| Voltage | V core | VR1 | VR2 |
|--------------+-------------+------------+------------------|
| 3.3v | 2.8v | 7 & 8 | 5 & 6, 7 & 8 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FLASH BIOS SELECTION |
|------------------------------------------------------------|
| Setting | EP1 | EP2 |
|------------------+--------------------+--------------------|
| AMTEL 29C010A | Pins 1 & 2 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| Intel 28F001 | Pins 1 & 2 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| MXIC 28F1000 | Pins 1 & 2 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| MXIC 28F2000 | Pins 2 & 3 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| SST 29EE010 | Pins 1 & 2 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| SST 29EE020 | Pins 2 & 3 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
