# GIGA-BYTE TECHNOLOGY CO., LTD.
GA-586SVX
Processor CX M1/AM K5/Pentium
Processor Speed 75/90/100/120/125/133/150/166/180/200MHz
Chip Set Unidentified
Video Chip Set None
Maximum Onboard 128MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512KB
BIOS Award
Dimensions 305mm x 244mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
game port, green PC connector, IDE interfaces
(2), parallel port, PS/2 mouse port, serial
ports (2), cache slot, IR connector, ATX
power connector, line in, line out,
microphone in, wavetable connector, audio
cable connector
NPU Options None

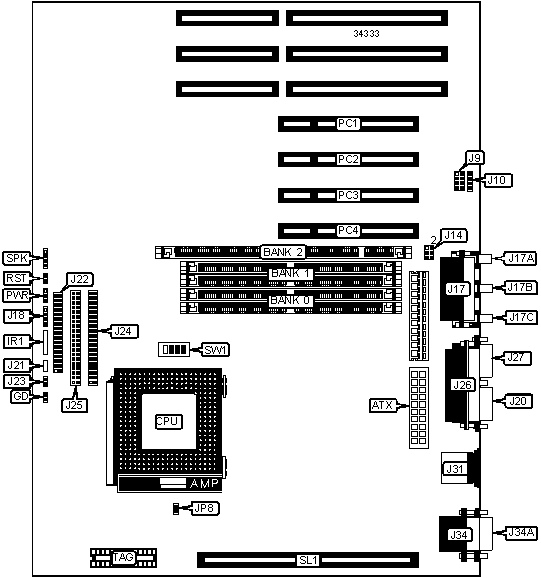

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| ATX power | ATX | IDE interface 1 | J24 |
| connector | | | |
|-------------------+----------+------------------+----------|
| Green PC LED | GD | IDE interface 2 | J25 |
|-------------------+----------+------------------+----------|
| IR connector | IR1 | Parallel port | J26 |
|-------------------+----------+------------------+----------|
| Wavetable | J9 | PS/2 mouse port | J31 |
| connector | | | |
|-------------------+----------+------------------+----------|
| Audio cable | J10 | Serial port 2 | J34 |
| connector | | | |
|-------------------+----------+------------------+----------|
| Game port | J17 | Serial port 1 | J34A |
|-------------------+----------+------------------+----------|
| Microphone in | J17A | Chassis fan | JP8 |
| | | power | |
|-------------------+----------+------------------+----------|
| Line in | J17B | 32-bit PCI slots | PC1 – |
| | | | PC4 |
|-------------------+----------+------------------+----------|
| Line out | J17C | Power LED | PWR |
|-------------------+----------+------------------+----------|
| IDE interface LED | J18 | Reset switch | RST |
|-------------------+----------+------------------+----------|
| Soft off power | J21 | Cache slot | SL1 |
| supply | | | |
|-------------------+----------+------------------+----------|
| Floppy drive | J22 | Speaker | SPK |
| interface | | | |
|-------------------+----------+------------------+----------|
| Green PC | J23 | | |
| connector | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| | Line out enabled | J14 | Pins 1 & 2, |
| | | | 4 & 5 closed |
|---+---------------------------------+-------+--------------|
| | Speaker out enabled | J14 | Pins 2 & 3, |
| | | | 5 & 6 closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured – do not | J20 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured – do not | J27 | Unidentified |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 8MB | (1) 1M x 64 |
|----------------------------+-------------------------------|
| 16MB | (1) 2M x 64 |
|----------------------------+-------------------------------|
| 32MB | (1) 4M x 64 |
|----------------------------+-------------------------------|
| 64MB | (1) 8M x 64 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | SL1 | TAG |
|-------+--------------+----------------------+--------------|
| 256KB | (2) 32K x 32 | Not installed | Unidentified |
|-------+--------------+----------------------+--------------|
| 512KB | (2) 32K x 32 | 256KB module | Unidentified |
| | | installed | |
|------------------------------------------------------------|
| Note: The location of bank 0 is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CYRIX) |
|------------------------------------------------------------|
|CPU speed|Clock speed|Multiplier|SW1/1 |SW1/2 |SW1/3 |SW1/4 |
|---------+-----------+----------+------+------+------+------|
| 120MHz | 50MHz | 2x | On | Off | On | On |
|---------+-----------+----------+------+------+------+------|
| 133MHz | 55MHz | 2x | On | Off | On | Off |
|---------+-----------+----------+------+------+------+------|
| 150MHz | 60MHz | 2x | On | Off | Off | On |
|---------+-----------+----------+------+------+------+------|
| 166MHz | 66MHz | 2x | On | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AMD) |
|------------------------------------------------------------|
|CPU speed|Clock speed|Multiplier|SW1/1 |SW1/2 |SW1/3 |SW1/4 |
|---------+-----------+----------+------+------+------+------|
| 75MHz | 50MHz | 1.5x | Off | Off | On | On |
|---------+-----------+----------+------+------+------+------|
| 90MHz | 60MHz | 1.5x | Off | Off | Off | On |
|---------+-----------+----------+------+------+------+------|
| 100MHz | 66MHz | 1.5x | Off | Off | Off | Off |
|---------+-----------+----------+------+------+------+------|
| 100MHz | 50MHz | 1.5x | Off | Off | On | On |
|---------+-----------+----------+------+------+------+------|
| 120MHz | 60MHz | 1.5x | Off | Off | Off | Off |
|---------+-----------+----------+------+------+------+------|
| 133MHz | 66MHz | 1.5x | Off | Off | Off | Off |
|---------+-----------+----------+------+------+------+------|
| 150MHz | 60MHz | 1.5x | Off | Off | Off | On |
|---------+-----------+----------+------+------+------+------|
| 166MHz | 66MHz | 2x | On | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
|CPU speed|Clock speed|Multiplier|SW1/1 |SW1/2 |SW1/3 |SW1/4 |
|---------+-----------+----------+------+------+------+------|
| 75MHz | 50MHz | 1.5x | Off | Off | On | On |
|---------+-----------+----------+------+------+------+------|
| 90MHz | 60MHz | 1.5x | Off | Off | Off | On |
|---------+-----------+----------+------+------+------+------|
| 100MHz | 66MHz | 1.5x | Off | Off | Off | Off |
|---------+-----------+----------+------+------+------+------|
| 120MHz | 60MHz | 2x | On | Off | Off | On |
|---------+-----------+----------+------+------+------+------|
| 125MHz | 50MHz | 2.5x | On | On | On | On |
|---------+-----------+----------+------+------+------+------|
| 133MHz | 66MHz | 2x | On | Off | Off | Off |
|---------+-----------+----------+------+------+------+------|
| 150MHz | 60MHz | 2.5x | On | On | Off | On |
|---------+-----------+----------+------+------+------+------|
| 166MHz | 66MHz | 2.5x | On | On | Off | Off |
|---------+-----------+----------+------+------+------+------|
| 180MHz | 60MHz | 3x | Off | On | Off | On |
|---------+-----------+----------+------+------+------+------|
| 200MHz | 66MHz | 3x | Off | On | Off | Off |
+------------------------------------------------------------+
