# FIRST INTERNATIONAL COMPUTER, INC.
PA-2006
Processor CX M1/CX M2/IBM M1/IBM M2/AM K5/AM K6/Pentium
Processor Speed 75/90/100/120/133/150/166/180/200/225/233MHz
Chip Set VIA
Video Chip Set None
Maximum Onboard 384MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 256/512/1024KB
BIOS Award
Dimensions 330mm x 218mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, PS/2 mouse interface, serial
ports (2), cache slot, IR connector, USB
connectors (2)
NPU Options None

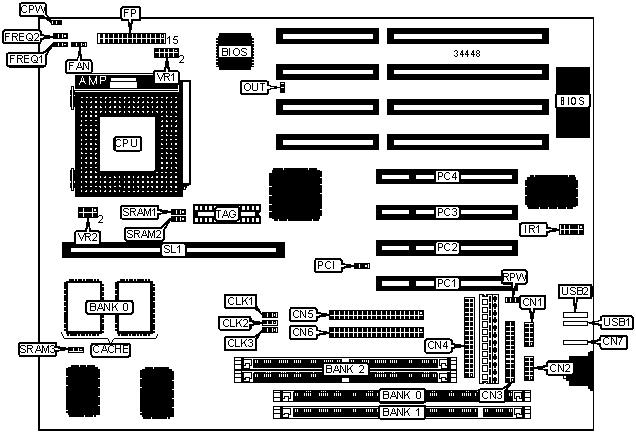

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+-----------+----------------+-----------|
| Serial port 2 | CN1 | Speaker | FP/pins |
| | | | 15 - 18 |
|-------------------+-----------+----------------+-----------|
| Serial port 1 | CN2 | IDE interface | FP/pins |
| | | LED | 20 & 21 |
|-------------------+-----------+----------------+-----------|
| Parallel port | CN3 | Remote power | FP/pins |
| | | connector | 23 & 24 |
|-------------------+-----------+----------------+-----------|
| Floppy drive | CN4 | Reset switch | FP/pins |
| interface | | | 27 & 28 |
|-------------------+-----------+----------------+-----------|
| IDE interface 1 | CN5 | IR connector | IR1 |
|-------------------+-----------+----------------+-----------|
| IDE interface 2 | CN6 | Outlet | OUT |
| | | connector | |
|-------------------+-----------+----------------+-----------|
| PS/2 mouse | CN7 | 32-bit PCI | PC1 – PC4 |
| interface | | slots | |
|-------------------+-----------+----------------+-----------|
| Chassis fan power | FAN | Remote power | RPW |
| | | connector | |
|-------------------+-----------+----------------+-----------|
| Power LED & | FP/pins 1 | Cache slot | SL1 |
| keylock | - 5 | | |
|-------------------+-----------+----------------+-----------|
| Turbo LED | FP/pins 7 | USB connector | USB1 |
| | & 8 | | |
|-------------------+-----------+----------------+-----------|
| Green PC | FP/pins | USB connector | USB2 |
| connector | 10 & 11 | | |
|-------------------+-----------+----------------+-----------|
| Green PC LED | FP/pins | | |
| | 13 & 14 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|---------------------------------------+-------+------------|
| » | Password disabled | CPW | Open |
|---+-----------------------------------+-------+------------|
| | Password enabled | CPW | Closed |
|---+-----------------------------------+-------+------------|
| » | Pre PCI Encoding Standard cards | PCI | Pins 1 & 2 |
| | disabled | | closed |
|---+-----------------------------------+-------+------------|
| | Pre PCI Encoding Standard cards | PCI | Pins 2 & 3 |
| | enabled | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM/DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 8MB | (2) 1M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 8MB | None | (1) 1M x 64 | None |
|------------+---------------+---------------+---------------|
| 16MB | (2) 2M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 16MB | None | (1) 2M x 64 | None |
|------------+---------------+---------------+---------------|
| 16MB | None | (1) 1M x 64 | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 16MB | (2) 1M x 36 | (1) 1M x 64 | None |
|------------+---------------+---------------+---------------|
| 32MB | (2) 4M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 32MB | None | (1) 4M x 64 | None |
|------------+---------------+---------------+---------------|
| 32MB | None | (1) 2M x 64 | (1) 2M x 64 |
|------------+---------------+---------------+---------------|
| 32MB | (2) 2M x 36 | (1) 1M x 64 | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 32MB | (2) 2M x 36 | (1) 2M x 64 | None |
|------------+---------------+---------------+---------------|
| 40MB | (2) 1M x 36 | (1) 2M x 64 | (1) 2M x 64 |
|------------+---------------+---------------+---------------|
| 40MB | (2) 1M x 36 | (1) 4M x 64 | None |
|------------+---------------+---------------+---------------|
| 40MB | (2) 4M x 36 | (1) 1M x 64 | None |
|------------+---------------+---------------+---------------|
| 48MB | (2) 2M x 36 | (1) 2M x 64 | (1) 2M x 64 |
|------------+---------------+---------------+---------------|
| 48MB | (2) 2M x 36 | (1) 4M x 64 | None |
|------------+---------------+---------------+---------------|
| 48MB | (2) 4M x 36 | (1) 2M x 64 | None |
|------------+---------------+---------------+---------------|
| 64MB | (2) 8M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 64MB | None | (1) 8M x 64 | None |
|------------+---------------+---------------+---------------|
| 64MB | None | (1) 4M x 64 | (1) 4M x 64 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM/DRAM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | Bank 2 |
|------------+---------------+---------------+---------------|
| 64MB | (2) 4M x 36 | (1) 2M x 64 | (1) 2M x 64 |
|------------+---------------+---------------+---------------|
| 64MB | (2) 4M x 36 | (1) 4M x 64 | None |
|------------+---------------+---------------+---------------|
| 72MB | (2) 1M x 36 | (1) 4M x 64 | (1) 4M x 64 |
|------------+---------------+---------------+---------------|
| 72MB | (2) 1M x 36 | (1) 8M x 64 | None |
|------------+---------------+---------------+---------------|
| 72MB | (2) 8M x 36 | (1) 1M x 64 | None |
|------------+---------------+---------------+---------------|
| 80MB | (2) 2M x 36 | (1) 4M x 64 | (1) 4M x 64 |
|------------+---------------+---------------+---------------|
| 80MB | (2) 2M x 36 | (1) 8M x 64 | None |
|------------+---------------+---------------+---------------|
| 80MB | (2) 8M x 36 | (1) 1M x 64 | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 80MB | (2) 8M x 36 | (1) 2M x 64 | None |
|------------+---------------+---------------+---------------|
| 96MB | (2) 4M x 36 | (1) 4M x 64 | (1) 4M x 64 |
|------------+---------------+---------------+---------------|
| 96MB | (2) 4M x 36 | (1) 8M x 64 | None |
|------------+---------------+---------------+---------------|
| 96MB | (2) 8M x 36 | (1) 2M x 64 | (1) 2M x 64 |
|------------+---------------+---------------+---------------|
| 96MB | (2) 8M x 36 | (1) 4M x 64 | None |
|------------+---------------+---------------+---------------|
| 128MB | (2) 8M x 36 | (1) 4M x 64 | (1) 4M x 64 |
|------------+---------------+---------------+---------------|
| 128MB | (2) 8M x 36 | (1) 8M x 64 | None |
|------------+---------------+---------------+---------------|
| 128MB | (2) 16M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 136MB | (2) 1M x 36 | (1) 8M x 64 | (1) 8M x 64 |
|------------+---------------+---------------+---------------|
| 136MB | (2) 16M x 36 | (1) 1M x 64 | None |
|------------+---------------+---------------+---------------|
| 144MB | (2) 2M x 36 | (1) 8M x 64 | (1) 8M x 64 |
|------------+---------------+---------------+---------------|
| 144MB | (2) 16M x 36 | (1) 1M x 64 | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 144MB | (2) 16M x 36 | (1) 2M x 64 | None |
|------------+---------------+---------------+---------------|
| 160MB | (2) 4M x 36 | (1) 8M x 64 | (1) 8M x 64 |
|------------+---------------+---------------+---------------|
| 160MB | (2) 16M x 36 | (1) 2M x 64 | (1) 2M x 64 |
|------------+---------------+---------------+---------------|
| 160MB | (2) 16M x 36 | (1) 4M x 64 | None |
|------------+---------------+---------------+---------------|
| 192MB | (2) 16M x 36 | (1) 4M x 64 | (1) 4M x 64 |
|------------+---------------+---------------+---------------|
| 192MB | (2) 16M x 36 | (1) 8M x 64 | None |
|------------+---------------+---------------+---------------|
| 192MB | (2) 8M x 36 | (1) 8M x 64 | (1) 8M x 64 |
|------------+---------------+---------------+---------------|
| 256MB | (2) 32M x 36 | None | None |
|------------+---------------+---------------+---------------|
| 256MB | (2) 16M x 36 | (1) 8M x 64 | (1) 8M x 64 |
|------------+---------------+---------------+---------------|
| 264MB | (2) 32M x 36 | (1) 1M x 64 | None |
|------------+---------------+---------------+---------------|
| 272MB | (2) 32M x 36 | (1) 1M x 64 | (1) 1M x 64 |
|------------+---------------+---------------+---------------|
| 272MB | (2) 32M x 36 | (1) 2M x 64 | None |
|------------+---------------+---------------+---------------|
| 288MB | (2) 32M x 36 | (1) 2M x 64 | (1) 2M x 64 |
|------------+---------------+---------------+---------------|
| 288MB | (2) 32M x 36 | (1) 4M x 64 | None |
|------------+---------------+---------------+---------------|
| 320MB | (2) 32M x 36 | (1) 4M x 64 | (1) 4M x 64 |
|------------+---------------+---------------+---------------|
| 320MB | (2) 32M x 36 | (1) 8M x 64 | None |
|------------+---------------+---------------+---------------|
| 384MB | (2) 16M x 36 | (1) 8M x 64 | (1) 8M x 64 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | SL1 | TAG |
|-----------+--------------+-----------------+---------------|
| 256KB (A) | (2) 32K x 32 | Not installed | (1) 16K/32K x |
| | | | 8 |
|-----------+--------------+-----------------+---------------|
| 256KB (B) | None | 256KB module | None |
| | | installed | |
|-----------+--------------+-----------------+---------------|
| 512KB (A) | (2) 64K x 32 | Not installed | (1) 16K/32K x |
| | | | 8 |
|-----------+--------------+-----------------+---------------|
| 512KB (B) | (2) 32K x 32 | 256KB module | (1) 16K/32K x |
| | | installed | 8 |
|-----------+--------------+-----------------+---------------|
| 512KB (C) | None | 512KB module | None |
| | | installed | |
|-----------+--------------+-----------------+---------------|
| 1MB | (2) 64K x 32 | 512KB module | (1) 16K/32K x |
| | | installed | 8 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | SRAM1 | SRAM2 |
|------------------+--------------------+--------------------|
| 256KB (A) | Pins 1 & 2 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| 256KB (B) | Pins 1 & 2 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| 512KB (A) | Pins 2 & 3 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| 512KB (B) | Pins 2 & 3 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| 512KB (C) | Pins 2 & 3 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| 1MB | Pins 2 & 3 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE TYPE CONFIGURATION |
|------------------------------------------------------------|
| Type | SRAM3 |
|-----------------------------+------------------------------|
| » | Intel burst | Pins 1 & 2 closed |
|---+-------------------------+------------------------------|
| | Linear burst | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX M1) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|CLK1 |CLK2 |CLK3 |FREQ1|FREQ2|
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 133MHz | 55MHz | 2x |2 & 3|2 & 3|1 & 2|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 2x |1 & 2|2 & 3|2 & 3|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2x |2 & 3|1 & 2|2 & 3|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 75MHz | 2x |1 & 2|2 & 3|1 & 2|2 & 3|1 & 2|
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX M2) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|CLK1 |CLK2 |CLK3 |FREQ1|FREQ2|
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 2.5x |1 & 2|2 & 3|2 & 3|2 & 3|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2.5x |2 & 3|1 & 2|2 & 3|2 & 3|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 180MHz | 75MHz | 2.5x |1 & 2|2 & 3|1 & 2|2 & 3|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 66MHz | 3x |2 & 3|1 & 2|2 & 3|1 & 2|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 225MHz | 75MHz | 3x |1 & 2|2 & 3|1 & 2|1 & 2|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 233MHz | 66MHz | 3.5x |2 & 3|1 & 2|2 & 3|1 & 2|1 & 2|
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM M1) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|CLK1 |CLK2 |CLK3 |FREQ1|FREQ2|
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 133MHz | 55MHz | 2x |2 & 3|2 & 3|1 & 2|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 2x |1 & 2|2 & 3|2 & 3|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2x |2 & 3|1 & 2|2 & 3|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 75MHz | 2x |1 & 2|2 & 3|1 & 2|2 & 3|1 & 2|
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM M2) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|CLK1 |CLK2 |CLK3 |FREQ1|FREQ2|
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 2.5x |1 & 2|2 & 3|2 & 3|2 & 3|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2.5x |2 & 3|1 & 2|2 & 3|2 & 3|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 180MHz | 75MHz | 2.5x |1 & 2|2 & 3|1 & 2|2 & 3|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 66MHz | 3x |2 & 3|1 & 2|2 & 3|1 & 2|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 225MHz | 75MHz | 3x |1 & 2|2 & 3|1 & 2|1 & 2|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 233MHz | 66MHz | 3.5x |2 & 3|1 & 2|2 & 3|1 & 2|1 & 2|
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|CLK1 |CLK2 |CLK3 |FREQ1|FREQ2|
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 75MHz | 50MHz | 1.5x |2 & 3|2 & 3|2 & 3|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 90MHz | 60MHz | 1.5x |1 & 2|2 & 3|2 & 3|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 100MHz | 66MHz | 1.5x |2 & 3|1 & 2|2 & 3|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 120MHz | 60MHz | 1.5x |1 & 2|2 & 3|2 & 3|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 133MHz | 66MHz | 1.5x |2 & 3|1 & 2|2 & 3|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 1.75x |1 & 2|2 & 3|2 & 3|2 & 3|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 1.75x |2 & 3|1 & 2|2 & 3|2 & 3|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 66MHz | 2x |2 & 3|1 & 2|2 & 3|2 & 3|1 & 2|
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|CLK1 |CLK2 |CLK3 |FREQ1|FREQ2|
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2.5x |2 & 3|1 & 2|2 & 3|2 & 3|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 66MHz | 3x |2 & 3|1 & 2|2 & 3|1 & 2|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 233MHz | 66MHz | 3.5x |2 & 3|1 & 2|2 & 3|1 & 2|1 & 2|
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|CLK1 |CLK2 |CLK3 |FREQ1|FREQ2|
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 75MHz | 50MHz | 1.5x |2 & 3|2 & 3|2 & 3|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 90MHz | 60MHz | 1.5x |1 & 2|2 & 3|2 & 3|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 100MHz | 66MHz | 1.5x |2 & 3|1 & 2|2 & 3|1 & 2|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 120MHz | 60MHz | 2x |1 & 2|2 & 3|2 & 3|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 133MHz | 66MHz | 2x |2 & 3|1 & 2|2 & 3|2 & 3|1 & 2|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 2.5x |1 & 2|2 & 3|2 & 3|2 & 3|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2.5x |2 & 3|1 & 2|2 & 3|2 & 3|2 & 3|
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 66MHz | 3x |2 & 3|1 & 2|2 & 3|1 & 2|2 & 3|
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (SINGLE) |
|------------------------------------------------------------|
| Voltage | VR1 | VR2 |
|-------------+-------------------+--------------------------|
| 3.3v | Pins 3 & 4 closed | Pins 1 & 2, 3 & 4 closed |
|-------------+-------------------+--------------------------|
| 3.4v – 3.6v | Pins 1 & 2 closed | Pins 1 & 2, 3 & 4 closed |
|-------------+-------------------+--------------------------|
| 3.5v | Pins 1 & 2 closed | Pins 1 & 2, 3 & 4 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (DUAL) |
|------------------------------------------------------------|
| Voltage | V core | VR1 | VR2 |
|---------+--------+-------------------+---------------------|
| 3.3v | 2.8v | Pins 7 & 8 closed | Pins 5 & 6, 7 & 8 |
| | | | closed |
|---------+--------+-------------------+---------------------|
| 3.3v | 2.9v | Pins 7 & 8 closed | Pins 5 & 6, 7 & 8 |
| | | | closed |
|---------+--------+-------------------+---------------------|
| 3.3v | 3.2v | Pins 5 & 6 closed | Pins 5 & 6, 7 & 8 |
| | | | closed |
+------------------------------------------------------------+
