# FIRST INTERNATIONAL COMPUTER, INC.
PT-2007
Processor CX M1/CX M2/IBM M1/IBM M2/AM K5/AM K6/Pentium
Processor Speed 90/100/120/133/150/166/200/233MHz
Chip Set Intel
Video Chip Set None
Maximum Onboard 256MB (EDO supported)
Memory
Maximum Video None
Memory
Cache 512KB
BIOS AMI
Dimensions 254mm x 218mm
I/O Options 32-bit PCI slots (4), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, PS/2 mouse interface, serial
ports (2), IR connector, USB connectors (2)
NPU Options None

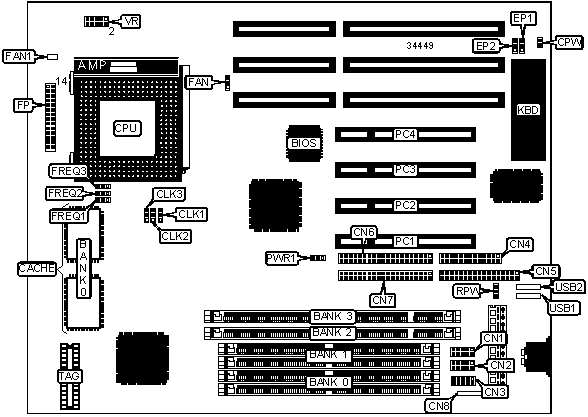

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+-----------+-----------------+-----------|
| Serial port 2 | CN1 | Turbo LED | FP/pins 7 |
| | | | & 8 |
|------------------+-----------+-----------------+-----------|
| Serial port 1 | CN2 | Green PC | FP/pins |
| | | connector | 10 & 11 |
|------------------+-----------+-----------------+-----------|
| IR connector | CN3 | Green PC LED | FP/pins |
| | | | 13 & 14 |
|------------------+-----------+-----------------+-----------|
| Parallel port | CN4 | Speaker | FP/pins |
| | | | 15 - 18 |
|------------------+-----------+-----------------+-----------|
| Floppy drive | CN5 | IDE interface | FP/pins |
| interface | | LED | 20 & 21 |
|------------------+-----------+-----------------+-----------|
| IDE interface 2 | CN6 | Remote power | FP/pins |
| | | connector | 23 & 24 |
|------------------+-----------+-----------------+-----------|
| IDE interface 1 | CN7 | Reset switch | FP/pins |
| | | | 27 & 28 |
|------------------+-----------+-----------------+-----------|
| PS/2 mouse | CN8 | 32-bit PCI | PC1 – PC4 |
| interface | | slots | |
|------------------+-----------+-----------------+-----------|
| CPU fan power | FAN | Remote power | RPW |
| | | connector | |
|------------------+-----------+-----------------+-----------|
| Chassis fan | FAN1 | USB connector 1 | USB1 |
| power | | | |
|------------------+-----------+-----------------+-----------|
| Power LED & | FP/pins 1 | USB connector 2 | USB2 |
| keylock | - 5 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|------------------------------------+-------+---------------|
| » | Password disabled | CPW | Open |
|---+--------------------------------+-------+---------------|
| | Password enabled | CPW | Closed |
|---+--------------------------------+-------+---------------|
| » | Power type select AT power | PWR1 | Pins 1 & 2 |
| | | | closed |
|---+--------------------------------+-------+---------------|
| | Power type select remote power | PWR1 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|--------------+------------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|--------------+------------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|--------------+------------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|--------------+------------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|--------------+------------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|--------------+------------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|--------------+------------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|--------------+------------------------+--------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|--------------+------------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|--------------+------------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|--------------+------------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|--------------+------------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|--------------+------------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|--------------+------------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|--------------+------------------------+--------------------|
| 128MB | (2) 16M x 36 | None |
|--------------+------------------------+--------------------|
| 136MB | (2) 16M x 36 | (2) 1M x 36 |
|--------------+------------------------+--------------------|
| 144MB | (2) 16M x 36 | (2) 2M x 36 |
|--------------+------------------------+--------------------|
| 160MB | (2) 16M x 36 | (2) 4M x 36 |
|--------------+------------------------+--------------------|
| 192MB | (2) 16M x 36 | (2) 8M x 36 |
|--------------+------------------------+--------------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. Do not install DIMMs & |
| SIMMs at the same time. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 2 | Bank 3 |
|------------------+--------------------+--------------------|
| 8MB | (1) 1M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 2M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 1M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 24MB | (1) 2M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 32MB | (1) 4M x 64 | None |
|------------------+--------------------+--------------------|
| 32MB | (1) 2M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 40MB | (1) 4M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 48MB | (1) 4M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 64MB | (1) 8M x 64 | None |
|------------------+--------------------+--------------------|
| 64MB | (1) 4M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 72MB | (1) 8M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 80MB | (1) 8M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 96MB | (1) 8M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 128MB | (1) 8M x 64 | (1) 8M x 64 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | TAG |
|------------------+--------------------+--------------------|
| 512KB | (2) 64K x 32 | Unidentified |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX M1 – IMI652) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|133MHz |55MHz | 2x |2 & 3|2 & 3|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|150MHz |60MHz | 2x |2 & 3|1 & 2|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 2x |1 & 2|1 & 2|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX M1 – ICS 9147) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|133MHz |55MHz | 2x |1 & 2|1 & 2|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|150MHz |60MHz | 2x |2 & 3|2 & 3|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 2x |1 & 2|2 & 3|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX M2 – IMI652) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|150MHz |60MHz | 2.5x |2 & 3|1 & 2|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 2.5x |1 & 2|1 & 2|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|200MHz |66MHz | 3x |1 & 2|1 & 2|2 & |1 & 2|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|233MHz |66MHz | 3.5x |1 & 2|1 & 2|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX M2 – ICS 9147) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|150MHz |60MHz | 2.5x |2 & 3|2 & 3|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 2.5x |1 & 2|2 & 3|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|200MHz |66MHz | 3x |1 & 2|2 & 3|2 & |1 & 2|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|233MHz |66MHz | 3.5x |1 & 2|2 & 3|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM M1 – IMI652) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|133MHz |55MHz | 2x |2 & 3|2 & 3|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|150MHz |60MHz | 2x |2 & 3|1 & 2|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 2x |1 & 2|1 & 2|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM M1 – ICS 9147) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|133MHz |55MHz | 2x |1 & 2|1 & 2|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|150MHz |60MHz | 2x |2 & 3|2 & 3|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 2x |1 & 2|2 & 3|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM M2 – IMI652) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|150MHz |60MHz | 2.5x |2 & 3|1 & 2|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 2.5x |1 & 2|1 & 2|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|200MHz |66MHz | 3x |1 & 2|1 & 2|2 & |1 & 2|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|233MHz |66MHz | 3.5x |1 & 2|1 & 2|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM M2 – ICS 9147) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|150MHz |60MHz | 2.5x |2 & 3|2 & 3|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 2.5x |1 & 2|2 & 3|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|200MHz |66MHz | 3x |1 & 2|2 & 3|2 & |1 & 2|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|233MHz |66MHz | 3.5x |1 & 2|2 & 3|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5 – IMI652) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
| 90MHz |60MHz | 1.5x |2 & 3|1 & 2|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|100MHz |66MHz | 1.5x |1 & 2|1 & 2|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|120MHz |60MHz | 1.5x |2 & 3|1 & 2|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|133MHz |66MHz | 1.5x |1 & 2|1 & 2|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|150MHz |60MHz | 1.75x |2 & 3|1 & 2|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 1.75x |1 & 2|1 & 2|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|200MHz |66MHz | 2x |1 & 2|1 & 2|2 & |1 & 2|2 & 3|1 & 2|
| | | | | | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5 – ICS 9147) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
| 90MHz |60MHz | 1.5x |2 & 3|2 & 3|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|100MHz |66MHz | 1.5x |1 & 2|2 & 3|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|120MHz |60MHz | 1.5x |2 & 3|2 & 3|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|133MHz |66MHz | 1.5x |1 & 2|2 & 3|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|150MHz |60MHz | 1.75x |2 & 3|2 & 3|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 1.75x |1 & 2|2 & 3|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|200MHz |66MHz | 2x |1 & 2|2 & 3|2 & |1 & 2|2 & 3|1 & 2|
| | | | | | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6 – IMI652) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 2.5x |1 & 2|1 & 2|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|200MHz |66MHz | 3x |1 & 2|1 & 2|2 & |1 & 2|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|233MHz |66MHz | 3.5 |1 & 2|1 & 2|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6 – ICS 9147) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 2.5x |1 & 2|2 & 3|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|200MHz |66MHz | 3x |1 & 2|2 & 3|2 & |1 & 2|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|233MHz |66MHz | 3.5 |1 & 2|2 & 3|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL – IMI652) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
| 90MHz |60MHz | 1.5x |2 & 3|1 & 2|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|100MHz |66MHz | 1.5x |1 & 2|1 & 2|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|120MHz |60MHz | 2x |2 & 3|1 & 2|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|133MHz |66MHz | 2x |1 & 2|1 & 2|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|150MHz |60MHz | 2.5x |2 & 3|1 & 2|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 2.5x |1 & 2|1 & 2|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|200MHz |66MHz | 3x |1 & 2|1 & 2|2 & |1 & 2|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|233MHz |66MHz | 3.5 |1 & 2|1 & 2|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL – ICS 9147) |
|------------------------------------------------------------|
| CPU |Clock |Multiplier|CLK1 |CLK2 |CLK3|FREQ1|FREQ2|FREQ3|
| speed |speed | | | | | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
| 90MHz |60MHz | 1.5x |2 & 3|2 & 3|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|100MHz |66MHz | 1.5x |1 & 2|2 & 3|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|120MHz |60MHz | 2x |2 & 3|2 & 3|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|133MHz |66MHz | 2x |1 & 2|2 & 3|2 & |2 & 3|1 & 2|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|150MHz |60MHz | 2.5x |2 & 3|2 & 3|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|166MHz |66MHz | 2.5x |1 & 2|2 & 3|2 & |2 & 3|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|200MHz |66MHz | 3x |1 & 2|2 & 3|2 & |1 & 2|2 & 3|1 & 2|
| | | | | | 3 | | | |
|-------+------+----------+-----+-----+----+-----+-----+-----|
|233MHz |66MHz | 3.5 |1 & 2|2 & 3|2 & |1 & 2|1 & 2|1 & 2|
| | | | | | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (SINGLE) |
|------------------------------------------------------------|
| Voltage | VR |
|----------------------------+-------------------------------|
| 3.3v | Pins 3 & 4 closed |
|----------------------------+-------------------------------|
| 3.5v | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (DUAL) |
|------------------------------------------------------------|
| Voltage | V core | VR |
|--------------------+------------------+--------------------|
| 3.3v | 2.8v | Pins 9 & 10 closed |
|--------------------+------------------+--------------------|
| 3.3v | 2.9v | Pins 7 & 8 closed |
|--------------------+------------------+--------------------|
| 3.3v | 3.2v | Pins 5 & 6 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FLASH BIOS SELECTION |
|------------------------------------------------------------|
| Setting | EP1 | EP2 |
|------------------+--------------------+--------------------|
| AMD 28F020 | Pins 1 & 2 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| AMTEL AT29C020 | Open | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| Intel 28F001 | Pins 2 & 3 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| MXIC MX28F2000 | Pins 2 & 3 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| SST 29EE010 | Open | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| SST 29EE020 | Open | Pins 2 & 3 closed |
+------------------------------------------------------------+
