# FORCOM TECHNOLOGY CORPORATION
FT-1509L
Processor CX M1/CX M2/IBM M1/IBM M2/AM K5/AM K6/Pentium
Processor Speed 75/90/100/120/133/150/166/180/200/233MHz
Chip Set Intel
Video Chip Set S3
Maximum Onboard 128MB (EDO supported)
Memory
Maximum Video 2MB
Memory
Cache 256/512KB
BIOS Award
Dimensions 254mm x 218mm
I/O Options Floppy drive interface, green PC connector,
IDE interfaces (2), parallel port, PS/2 mouse
port, serial ports (2), VGA feature
connector, VGA port, riser slot, IR
connector, USB connectors (2)
NPU Options None

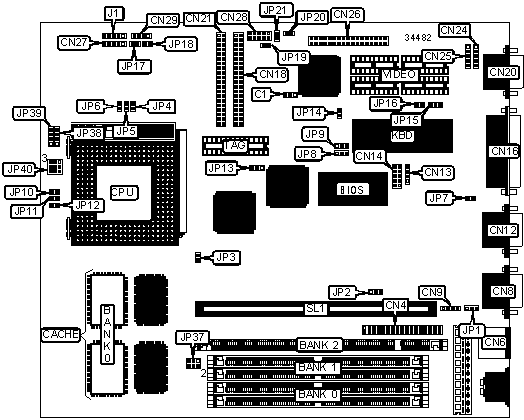

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+----------+------------------+-----------|
| Floppy drive | CN4 | USB connector 2 | CN25 |
| interface | | | |
|------------------+----------+------------------+-----------|
| PS/2 mouse port | CN6 | VGA feature | CN26 |
| | | connector | |
|------------------+----------+------------------+-----------|
| Serial port 1 | CN8 | Turbo LED | CN27/pins |
| | | | 1 & 2 |
|------------------+----------+------------------+-----------|
| Chassis fan | CN9 | Turbo switch | CN27/pins |
| power | | | 3 & 5 |
|------------------+----------+------------------+-----------|
| Serial port 2 | CN12 | MPEG connector | CN28 |
|------------------+----------+------------------+-----------|
| IR connector | CN13 | Speaker | CN29 |
|------------------+----------+------------------+-----------|
| IR feature | CN14 | Power LED & | J1 |
| connector | | keylock | |
|------------------+----------+------------------+-----------|
| Parallel port | CN16 | Reset switch | JP17 |
|------------------+----------+------------------+-----------|
| IDE interface 1 | CN18 | IDE interface | JP18 |
| | | LED | |
|------------------+----------+------------------+-----------|
| VGA port | CN20 | Green PC | JP20 |
| | | connector | |
|------------------+----------+------------------+-----------|
| IDE interface 2 | CN21 | Riser slot | SL1 |
|------------------+----------+------------------+-----------|
| USB connector 1 | CN24 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | Factory configured - do not | C1 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Power good signal detect from | JP1 | Pins 2 & 3 |
| | board | | closed |
|---+---------------------------------+-------+--------------|
| | Power good signal detect from | JP1 | Pins 1 & 2 |
| | power supply | | closed |
|---+---------------------------------+-------+--------------|
| | BIOS size select 1Mbits | JP2 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | BIOS size select 2Mbits | JP2 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP3 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | CMOS memory normal operation | JP7 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | CMOS memory clear | JP7 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | Flash BIOS voltage select 12v | JP8 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | Flash BIOS voltage select 5v | JP8 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | BIOS type select EPROM | JP9 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | BIOS type select flash | JP9 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP14 | Unidentified |
| | alter (Keyboard clock) | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP15 | Unidentified |
| | alter (PS/2 mouse) | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP16 | Unidentified |
| | alter (Display type) | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP19 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | MPEG disabled | JP21 | Open |
|---+---------------------------------+-------+--------------|
| | MPEG enabled | JP21 | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|---------------+----------------------+---------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|---------------+----------------------+---------------------|
| 64MB | (2) 8M x 36 | None |
|---------------+----------------------+---------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|---------------+----------------------+---------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|---------------+----------------------+---------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|---------------+----------------------+---------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|---------------+----------------------+---------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. Board also accepts x |
| 32 SIMMs. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 8MB | (1) 1M x 64 |
|----------------------------+-------------------------------|
| 16MB | (1) 2M x 64 |
|----------------------------+-------------------------------|
| 32MB | (1) 4M x 64 |
|----------------------------+-------------------------------|
| 64MB | (1) 8M x 64 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM VOLTAGE CONFIGURATION |
|------------------------------------------------------------|
| Voltage | JP37 |
|----------------------------+-------------------------------|
| 3.3v | Pins 3 & 5, 4 & 6 closed |
|----------------------------+-------------------------------|
| 5v | Pins 1 & 3, 2 & 4 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | TAG |
|------------------+--------------------+--------------------|
| 256KB | (2) 32K x 32 | Unidentified |
|------------------+--------------------+--------------------|
| 512KB | (2) 64K x 32 | Unidentified |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | JP13 |
|----------------------------+-------------------------------|
| 256KB | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| 512KB | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO MEMORY CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 1MB | (2) 256K x 16 | None |
|------------------+--------------------+--------------------|
| 2MB | (2) 256K x 16 | (2) 256K x 16 |
|------------------------------------------------------------|
| Note: The location of banks 0 & 1 is unidentified. |
+------------------------------------------------------------+
+-----------------------------------------------------------------+
| CPU SPEED SELECTION (CYRIX) |
|-----------------------------------------------------------------|
| CPU |Clock|Multiplier| JP4 | JP5 | JP6 | JP10 | JP11 | JP12 |
|speed |speed| | | | | | | |
|------+-----+----------+------+------+------+------+------+------|
|120MHz|50MHz| 2x |Closed|Closed|Closed| Open |Closed| Open |
|------+-----+----------+------+------+------+------+------+------|
|133MHz|5MHz | 2x | Open |Closed|Closed| Open |Closed| Open |
|------+-----+----------+------+------+------+------+------+------|
|150MHz|60MHz| 2x |Closed|Closed| Open | Open |Closed|Closed|
|------+-----+----------+------+------+------+------+------+------|
|166MHz|66MHz| 2x |Closed| Open |Closed| Open |Closed| Open |
|------+-----+----------+------+------+------+------+------+------|
|200MHz|66MHz| 3x |Closed| Open |Closed|Closed| Open | Open |
+-----------------------------------------------------------------+
+-----------------------------------------------------------------+
| CPU SPEED SELECTION (IBM) |
|-----------------------------------------------------------------|
| CPU |Clock|Multiplier| JP4 | JP5 | JP6 | JP10 | JP11 | JP12 |
|speed |speed| | | | | | | |
|------+-----+----------+------+------+------+------+------+------|
|120MHz|50MHz| 2x |Closed|Closed|Closed| Open |Closed| Open |
|------+-----+----------+------+------+------+------+------+------|
|133MHz|5MHz | 2x | Open |Closed|Closed| Open |Closed| Open |
|------+-----+----------+------+------+------+------+------+------|
|150MHz|60MHz| 2x |Closed|Closed| Open | Open |Closed|Closed|
|------+-----+----------+------+------+------+------+------+------|
|166MHz|66MHz| 2x |Closed| Open |Closed| Open |Closed| Open |
|------+-----+----------+------+------+------+------+------+------|
|200MHz|66MHz| 3x |Closed| Open |Closed|Closed| Open | Open |
+-----------------------------------------------------------------+
+-----------------------------------------------------------------+
| CPU SPEED SELECTION (AMD) |
|-----------------------------------------------------------------|
| CPU |Clock|Multiplier| JP4 | JP5 | JP6 | JP10 | JP11 | JP12 |
|speed |speed| | | | | | | |
|------+-----+----------+------+------+------+------+------+------|
|75MHz |50MHz| 1.5x |Closed|Closed|Closed| Open | Open | Open |
|------+-----+----------+------+------+------+------+------+------|
|90MHz |60MHz| 1.5x |Closed|Closed| Open | Open | Open |Closed|
|------+-----+----------+------+------+------+------+------+------|
|100MHz|66MHz| 1.5x |Closed| Open |Closed| Open | Open | Open |
|------+-----+----------+------+------+------+------+------+------|
|120MHz|60MHz| 2x |Closed|Closed| Open | Open |Closed|Closed|
|------+-----+----------+------+------+------+------+------+------|
|133MHz|66MHz| 2x |Closed| Open |Closed| Open |Closed| Open |
|------+-----+----------+------+------+------+------+------+------|
|150MHz|60MHz| 2.5x |Closed|Closed| Open |Closed|Closed|Closed|
|------+-----+----------+------+------+------+------+------+------|
|166MHz|66MHz| 2.5x |Closed| Open |Closed|Closed|Closed| Open |
|------+-----+----------+------+------+------+------+------+------|
|180MHz|60MHz| 3x |Closed|Closed| Open |Closed| Open |Closed|
|------+-----+----------+------+------+------+------+------+------|
|200MHz|66MHz| 3x |Closed| Open |Closed|Closed| Open | Open |
|------+-----+----------+------+------+------+------+------+------|
|233MHz|75MHz| 3x | Open |Closed| Open |Closed| Open | Open |
+-----------------------------------------------------------------+
+-----------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|-----------------------------------------------------------------|
| CPU |Clock|Multiplier| JP4 | JP5 | JP6 | JP10 | JP11 | JP12 |
|speed |speed| | | | | | | |
|------+-----+----------+------+------+------+------+------+------|
|75MHz |50MHz| 1.5x |Closed|Closed|Closed| Open | Open | Open |
|------+-----+----------+------+------+------+------+------+------|
|90MHz |60MHz| 1.5x |Closed|Closed| Open | Open | Open |Closed|
|------+-----+----------+------+------+------+------+------+------|
|100MHz|66MHz| 1.5x |Closed| Open |Closed| Open | Open | Open |
|------+-----+----------+------+------+------+------+------+------|
|120MHz|60MHz| 2x |Closed|Closed| Open | Open |Closed|Closed|
|------+-----+----------+------+------+------+------+------+------|
|133MHz|66MHz| 2x |Closed| Open |Closed| Open |Closed| Open |
|------+-----+----------+------+------+------+------+------+------|
|150MHz|60MHz| 2.5x |Closed|Closed| Open |Closed|Closed|Closed|
|------+-----+----------+------+------+------+------+------+------|
|166MHz|66MHz| 2.5x |Closed| Open |Closed|Closed|Closed| Open |
|------+-----+----------+------+------+------+------+------+------|
|180MHz|60MHz| 3x |Closed|Closed| Open |Closed| Open |Closed|
|------+-----+----------+------+------+------+------+------+------|
|200MHz|66MHz| 3x |Closed| Open |Closed|Closed| Open | Open |
|------+-----+----------+------+------+------+------+------+------|
|233MHz|75MHz| 3x | Open |Closed| Open |Closed| Open | Open |
+-----------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (SINGLE) |
|------------------------------------------------------------|
| Voltage | JP39 | JP40 |
|-----------+--------------------+---------------------------|
| » | 3.3v | Pins 1 & 2, 3 & 4 | Pins 2 & 3, 5 & 6, 8 & 9 |
| | | closed | closed |
|---+-------+--------------------+---------------------------|
| | 3.45v | Pins 1 & 2 closed | Pins 2 & 3, 5 & 6, 8 & 9 |
| | | | closed |
|---+-------+--------------------+---------------------------|
| | 3.5v | Open | Pins 2 & 3, 5 & 6, 8 & 9 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (DUAL) |
|------------------------------------------------------------|
| Voltage | V core | JP38 | JP39 | JP40 |
|----------+--------+------------+------------+--------------|
| 3.3v | 2.5v | 1 & 2, 3 & | 1 & 2, 3 & | 1 & 2, 4 & |
| | | 4 | 4 | 5, 7 & 8 |
|----------+--------+------------+------------+--------------|
| 3.3v | 2.7v | 1 & 2, 3 & | 1 & 2 | 1 & 2, 4 & |
| | | 4 | | 5, 7 & 8 |
|----------+--------+------------+------------+--------------|
| 3.3v | 2.8v | 1 & 2, 3 & | Open | 1 & 2, 4 & |
| | | 4 | | 5, 7 & 8 |
|----------+--------+------------+------------+--------------|
| 3.45v | 2.5v | 1 & 2 | 1 & 2, 3 & | 1 & 2, 4 & |
| | | | 4 | 5, 7 & 8 |
|----------+--------+------------+------------+--------------|
| 3.45v | 2.7v | 1 & 2 | 1 & 2 | 1 & 2, 4 & |
| | | | | 5, 7 & 8 |
|----------+--------+------------+------------+--------------|
| 3.45v | 2.8v | 1 & 2 | Open | 1 & 2, 4 & |
| | | | | 5, 7 & 8 |
|----------+--------+------------+------------+--------------|
| 3.5v | 2.5v | Open | 1 & 2, 3 & | 1 & 2, 4 & |
| | | | 4 | 5, 7 & 8 |
|----------+--------+------------+------------+--------------|
| 3.5v | 2.7v | Open | 1 & 2 | 1 & 2, 4 & |
| | | | | 5, 7 & 8 |
|----------+--------+------------+------------+--------------|
| 3.5v | 2.8v | Open | Open | 1 & 2, 4 & |
| | | | | 5, 7 & 8 |
|------------------------------------------------------------|
| Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
