# FLASH TECH, INC.
SL-56A2, SL-56A5
Processor CX 6X86/CX 6X86L/AM K5/AM K6/Pentium
Processor 90/100/120/133/150/166/180/200/233/266/300/333/366MHz
Speed
Chip Set Intel
Video Chip None
Set
Maximum 256MB (EDO supported)
Onboard
Memory
Maximum None
Video
Memory
Cache 256/512KB
BIOS Award
Dimensions 304mm x 215mm
I/O 32-bit PCI slots (4), floppy drive interface, green
Options PC connector, IDE interfaces (2), parallel port, PS/2
mouse port, serial ports (2), IR connector, USB
connector, ATX power connector
NPU None
Options

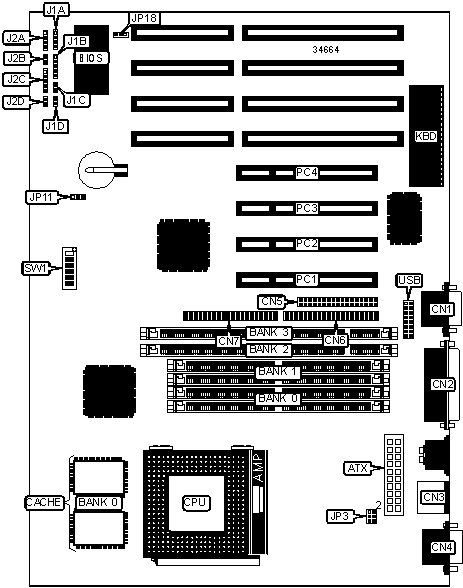

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| ATX power | ATX | IR connector | J1B |
| connector | | | |
|-------------------+----------+------------------+----------|
| Serial port 2 | CN1 | Soft off power | J1C |
| | | supply | |
|-------------------+----------+------------------+----------|
| Parallel port | CN2 | Green PC | J1D |
| | | connector | |
|-------------------+----------+------------------+----------|
| PS/2 mouse port | CN3 | Speaker | J2A |
|-------------------+----------+------------------+----------|
| Serial port 1 | CN4 | Reset switch | J2B |
|-------------------+----------+------------------+----------|
| Floppy drive | CN5 | Power LED & | J2C |
| interface | | keylock | |
|-------------------+----------+------------------+----------|
| IDE interface 2 | CN6 | Turbo LED | J2D |
|-------------------+----------+------------------+----------|
| IDE interface 1 | CN7 | 32-bit PCI slots | PC1 – |
| | | | PC4 |
|-------------------+----------+------------------+----------|
| IDE interface LED | J1A | USB connector | USB |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|------------------------------------+--------+--------------|
| » | CMOS memory normal operation | JP11 | Pins 2 & 3 |
| | | | closed |
|---+--------------------------------+--------+--------------|
| | CMOS memory clear | JP11 | Pins 1 & 2 |
| | | | closed |
|---+--------------------------------+--------+--------------|
| | Flash BIOS programming enabled | JP18 | Pins 1 & 2 |
| | | | closed |
|---+--------------------------------+--------+--------------|
| | Flash BIOS programming | JP18 | Pins 2 & 3 |
| | disabled | | closed |
|---+--------------------------------+--------+--------------|
| » | Factory configured – do not | SW1/6 | Unidentified |
| | alter | | |
|------------------------------------------------------------|
| Note: JP18 is used for Intel flash memory only, for |
| non-Intel flash memory leave pins 1 & 2 closed. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 16M x 36 | None |
|------------------+--------------------+--------------------|
| 136MB | (2) 16M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 144MB | (2) 16M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 160MB | (2) 16M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 192MB | (2) 16M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 2 | Bank 3 |
|------------------+--------------------+--------------------|
| 8MB | (1) 1M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 2M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 1M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 24MB | (1) 2M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 32MB | (1) 4M x 64 | None |
|------------------+--------------------+--------------------|
| 32MB | (1) 2M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 40MB | (1) 4M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 48MB | (1) 4M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 64MB | (1) 8M x 64 | None |
|------------------+--------------------+--------------------|
| 64MB | (1) 4M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 72MB | (1) 8M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 80MB | (1) 8M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 96MB | (1) 8M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 128MB | (1) 16M x 64 | None |
|------------------+--------------------+--------------------|
| 128MB | (1) 8M x 64 | (1) 8M x 64 |
|------------------+--------------------+--------------------|
| 136MB | (1) 16M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 144MB | (1) 16M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 160MB | (1) 16M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 192MB | (1) 16M x 64 | (1) 8M x 64 |
|------------------+--------------------+--------------------|
| 256MB | (1) 16M x 64 | (1) 16M x 64 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 256KB | (2) 32K x 32 |
|----------------------------+-------------------------------|
| 512KB | (2) 64K x 32 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|SW1/1|SW1/2|SW1/3|SW1/4|SW1/5|
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 133MHz | 55MHz | 2x | On | Off | On | On | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 2x | On | Off | On | Off | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2x | On | Off | Off | Off | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 75MHz | 2x | On | Off | Off | On | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86L) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|SW1/1|SW1/2|SW1/3|SW1/4|SW1/5|
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 133MHz | 55MHz | 2x | On | Off | On | On | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 2x | On | Off | On | Off | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2x | On | Off | Off | Off | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 75MHz | 2x | On | Off | Off | On | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|SW1/1|SW1/2|SW1/3|SW1/4|SW1/5|
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 90MHz | 60MHz | 1.5x | Off | Off | On | Off | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 100MHz | 66MHz | 1.5x | Off | Off | Off | Off | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 120MHz | 60MHz | 1.5x | Off | Off | On | Off | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 133MHz | 66MHz | 1.5x | Off | Off | Off | Off | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 2.5x | On | On | On | Off | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2.5x | On | On | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|SW1/1|SW1/2|SW1/3|SW1/4|SW1/5|
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2.5x | On | On | Off | Off | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 66MHz | 3x | Off | On | Off | Off | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 233MHz | 66MHz | 3.5x | Off | Off | Off | Off | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 266MHz | 66MHz | 4x | On | Off | Off | Off | On |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 300MHz | 66MHz | 4.5x | On | On | Off | Off | On |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 333MHz | 66MHz | 5x | Off | On | Off | Off | On |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 366MHz | 66MHz | 5.5x | Off | Off | Off | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|SW1/1|SW1/2|SW1/3|SW1/4|SW1/5|
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 90MHz | 60MHz | 1.5x | Off | Off | On | Off | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 100MHz | 66MHz | 1.5x | Off | Off | Off | Off | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 120MHz | 60MHz | 2x | On | Off | On | Off | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 133MHz | 66MHz | 2x | On | Off | Off | Off | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 150MHz | 60MHz | 2.5x | On | On | On | Off | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2.5x | On | On | Off | Off | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 180MHz | 60MHz | 3x | Off | On | On | Off | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 66MHz | 3x | Off | On | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL MMX) |
|------------------------------------------------------------|
|CPU speed| Clock |Multiplier|SW1/1|SW1/2|SW1/3|SW1/4|SW1/5|
| | speed | | | | | | |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 166MHz | 66MHz | 2.5x | On | On | Off | Off | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 200MHz | 66MHz | 3x | Off | On | Off | Off | Off |
|---------+---------+----------+-----+-----+-----+-----+-----|
| 233MHz | 66MHz | 3.5x | Off | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION |
|------------------------------------------------------------|
| Voltage | JP3 |
|--------------------------+---------------------------------|
| 2.8v | Open |
|--------------------------+---------------------------------|
| 2.9v | Pins 1 & 2 closed |
|--------------------------+---------------------------------|
| 3.0v | Pins 3 & 4 closed |
|--------------------------+---------------------------------|
| 3.1v | Pins 1 & 2, 3 & 4 closed |
|--------------------------+---------------------------------|
| 3.2v | Pins 5 & 6 closed |
|--------------------------+---------------------------------|
| 3.3v | Pins 1 & 2, 5 & 6 closed |
|--------------------------+---------------------------------|
| 3.4v | Pins 3 & 4, 5 & 6 closed |
|--------------------------+---------------------------------|
| 3.5v | Pins 1 & 2, 3 & 4, 5 & 6 closed |
+------------------------------------------------------------+
