# ELITEGROUP COMPUTER SYSTEMS, INC.
P5SD-A
Device Type Mainboard
Processor CX 6X86/IBM 6X86/CX 6X86L/IBM 6X86L/CX
686MX/IBM 6X86MX/ AM K5/AM K6/Pentium
Processor Speed 90/100/120/133/150/166/180/200/233/266MHz
Chip Set SIS
Video Chip Set None
Maximum Onboard 384MB (EDO & SDRAM supported)
Memory
Maximum Video None
Memory
Cache 512KB
BIOS Award
Dimensions 305mm x 244mm
I/O Options 32-bit PCI slots (3), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, PS/2 mouse port, serial ports
(2), IR connector, USB connectors (2), ATX
power connector, AGP slot
NPU Options None

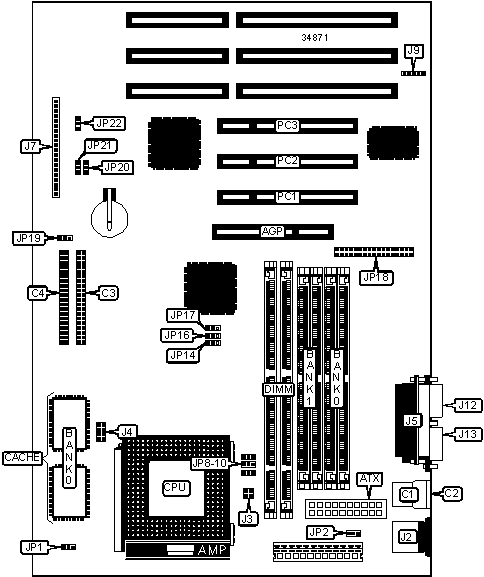

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------+-----------+-----------------+-----------|
| AGP slot | AGP | Speaker | J7/pins |
| | | | 13 - 16 |
|------------------+-----------+-----------------+-----------|
| ATX power | ATX | IDE interface | J7/pins |
| connector | | LED | 17 & 18 |
|------------------+-----------+-----------------+-----------|
| USB connector 1 | C1 | Soft off power | J7/pins |
| | | supply | 19 & 20 |
|------------------+-----------+-----------------+-----------|
| USB connector 2 | C2 | IR connector | J9 |
|------------------+-----------+-----------------+-----------|
| IDE interface 2 | C3 | Serial port 1 | J12 |
|------------------+-----------+-----------------+-----------|
| IDE interface 1 | C4 | Serial port 2 | J13 |
|------------------+-----------+-----------------+-----------|
| PS/2 mouse port | J2 | CPU fan power | JP1 |
|------------------+-----------+-----------------+-----------|
| Parallel port | J5 | Floppy drive | JP18 |
| | | interface | |
|------------------+-----------+-----------------+-----------|
| Power LED | J7/pins 1 | Chassis fan | JP19 |
| | - 3 | power | |
|------------------+-----------+-----------------+-----------|
| Green PC | J7/pins 4 | Wake on modem | JP20 |
| connector | & 5 | connector | |
|------------------+-----------+-----------------+-----------|
| Green PC LED | J7/pins 6 | Wake on LAN | JP21 |
| | - 8 | connector | |
|------------------+-----------+-----------------+-----------|
| Reset switch | J7/pins 9 | 32-bit PCI | PC1 – PC3 |
| | & 10 | slots | |
|------------------+-----------+-----------------+-----------|
| Keylock | J7/pins | | |
| | 11 & 12 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------+-------+-----------------|
| | Power supply select AT | JP2 | Pins 1 & 2 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| | Power supply select ATX | JP2 | Pins 2 & 3 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| » | CMOS memory normal operation | JP22 | Pins 1 & 2 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| | CMOS memory clear | JP22 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|--------------+------------------------+--------------------|
| 128MB | (2) 16M x 36 | None |
|--------------+------------------------+--------------------|
| 136MB | (2) 16M x 36 | (2) 1M x 36 |
|--------------+------------------------+--------------------|
| 144MB | (2) 16M x 36 | (2) 2M x 36 |
|--------------+------------------------+--------------------|
| 160MB | (2) 16M x 36 | (2) 4M x 36 |
|--------------+------------------------+--------------------|
| 192MB | (2) 16M x 36 | (2) 8M x 36 |
|--------------+------------------------+--------------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. Do not install SIMMs & |
| DIMMs at the same time. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 2 | Bank 3 |
|------------------+--------------------+--------------------|
| 8MB | (1) 1M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 2M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 1M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 24MB | (1) 2M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 32MB | (1) 4M x 64 | None |
|------------------+--------------------+--------------------|
| 32MB | (1) 2M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 40MB | (1) 4M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 48MB | (1) 4M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 64MB | (1) 8M x 64 | None |
|------------------+--------------------+--------------------|
| 64MB | (1) 4M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 72MB | (1) 8M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 80MB | (1) 8M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 96MB | (1) 8M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 128MB | (1) 16M x 64 | None |
|------------------+--------------------+--------------------|
| 128MB | (1) 8M x 64 | (1) 8M x 64 |
|------------------+--------------------+--------------------|
| 136MB | (1) 16M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 144MB | (1) 16M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 160MB | (1) 16M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 192MB | (1) 16M x 64 | (1) 8M x 64 |
|------------------+--------------------+--------------------|
| 256MB | (1) 16M x 64 | (1) 16M x 64 |
|------------------------------------------------------------|
| Note: Board accepts SDRAM memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 512KB | (2) 64K x 32 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier|JP8 |JP9 |JP10 |JP14 |JP16 |JP17 |
| speed | speed | | | | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|150MHz | 60MHz | 2x |2 & |1 & |1 & 2|2 & 3|2 & 3|2 & 3|
| | | | 3 | 2 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|166MHz | 66MHz | 2x |2 & |1 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 3 | 2 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|200MHz | 75MHz | 2x |2 & |1 & |1 & 2|1 & 2|2 & 3|2 & 3|
| | | | 3 | 2 | | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM 6X86) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier|JP8 |JP9 |JP10 |JP14 |JP16 |JP17 |
| speed | speed | | | | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|150MHz | 60MHz | 2x |2 & |1 & |1 & 2|2 & 3|2 & 3|2 & 3|
| | | | 3 | 2 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|166MHz | 66MHz | 2x |2 & |1 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 3 | 2 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|200MHz | 75MHz | 2x |2 & |1 & |1 & 2|1 & 2|2 & 3|2 & 3|
| | | | 3 | 2 | | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86L) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier|JP8 |JP9 |JP10 |JP14 |JP16 |JP17 |
| speed | speed | | | | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|150MHz | 60MHz | 2x |2 & |1 & |1 & 2|2 & 3|2 & 3|2 & 3|
| | | | 3 | 2 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|166MHz | 66MHz | 2x |2 & |1 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 3 | 2 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|200MHz | 75MHz | 2x |2 & |1 & |1 & 2|1 & 2|2 & 3|2 & 3|
| | | | 3 | 2 | | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM 6X86L) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier|JP8 |JP9 |JP10 |JP14 |JP16 |JP17 |
| speed | speed | | | | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|150MHz | 60MHz | 2x |2 & |1 & |1 & 2|2 & 3|2 & 3|2 & 3|
| | | | 3 | 2 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|166MHz | 66MHz | 2x |2 & |1 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 3 | 2 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|200MHz | 75MHz | 2x |2 & |1 & |1 & 2|1 & 2|2 & 3|2 & 3|
| | | | 3 | 2 | | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86MX) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier|JP8 |JP9 |JP10 |JP14 |JP16 |JP17 |
| speed | speed | | | | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|166MHz | 60MHz | 2.5x |2 & |2 & |1 & 2|2 & 3|2 & 3|2 & 3|
| | | | 3 | 3 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|200MHz | 66MHz | 2.5x |2 & |2 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 3 | 3 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|233MHz | 66MHz | 3x |1 & |2 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 2 | 3 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|233MHz | 75MHz | 2.5x |2 & |2 & |1 & 2|1 & 2|2 & 3|2 & 3|
| | | | 3 | 3 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|266MHz | 75MHz | 3x |1 & |2 & |1 & 2|1 & 2|2 & 3|2 & 3|
| | | | 2 | 3 | | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM 6X86MX) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier|JP8 |JP9 |JP10 |JP14 |JP16 |JP17 |
| speed | speed | | | | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|166MHz | 60MHz | 2.5x |2 & |2 & |1 & 2|2 & 3|2 & 3|2 & 3|
| | | | 3 | 3 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|200MHz | 66MHz | 2.5x |2 & |2 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 3 | 3 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|233MHz | 66MHz | 3x |1 & |2 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 2 | 3 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|233MHz | 75MHz | 2.5x |2 & |2 & |1 & 2|1 & 2|2 & 3|2 & 3|
| | | | 3 | 3 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|266MHz | 75MHz | 3x |1 & |2 & |1 & 2|1 & 2|2 & 3|2 & 3|
| | | | 2 | 3 | | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier|JP8 |JP9 |JP10 |JP14 |JP16 |JP17 |
| speed | speed | | | | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
| 90MHz | 60MHz | 1.5x |1 & |1 & |1 & 2|2 & 3|2 & 3|2 & 3|
| | | | 2 | 2 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|100MHz | 66MHz | 1.5x |1 & |1 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 2 | 2 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|120MHz | 60MHz | 2x |2 & |1 & |1 & 2|2 & 3|2 & 3|2 & 3|
| | | | 3 | 2 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|133MHz | 66MHz | 2x |2 & |1 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 3 | 2 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|150MHz | 60MHz | 2.5x |2 & |2 & |1 & 2|2 & 3|2 & 3|2 & 3|
| | | | 3 | 3 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|166MHz | 66MHz | 2.5x |2 & |2 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 3 | 3 | | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier|JP8 |JP9 |JP10 |JP14 |JP16 |JP17 |
| speed | speed | | | | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|166MHz | 66MHz | 2.5x |2 & |2 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 3 | 3 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|200MHz | 66MHz | 3x |1 & |2 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 2 | 3 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|233MHz | 66MHz | 3.5x |1 & |1 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 2 | 2 | | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier|JP8 |JP9 |JP10 |JP14 |JP16 |JP17 |
| speed | speed | | | | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
| 90MHz | 60MHz | 1.5x |1 & |1 & |1 & 2|2 & 3|2 & 3|2 & 3|
| | | | 2 | 2 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|100MHz | 66MHz | 1.5x |1 & |1 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 2 | 2 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|120MHz | 60MHz | 2x |2 & |1 & |1 & 2|2 & 3|2 & 3|2 & 3|
| | | | 3 | 2 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|133MHz | 66MHz | 2x |2 & |1 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 3 | 2 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|150MHz | 60MHz | 2.5x |2 & |2 & |1 & 2|2 & 3|2 & 3|2 & 3|
| | | | 3 | 3 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|166MHz | 66MHz | 2.5x |2 & |2 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 3 | 3 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|200MHz | 66MHz | 3x |1 & |2 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 2 | 3 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|233MHz | 66MHz | 3.5x |1 & |1 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 2 | 2 | | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL MMX) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier|JP8 |JP9 |JP10 |JP14 |JP16 |JP17 |
| speed | speed | | | | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|166MHz | 66MHz | 2.5x |2 & |2 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 3 | 3 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|200MHz | 66MHz | 3x |1 & |2 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 2 | 3 | | | | |
|-------+-------+----------+----+----+-----+-----+-----+-----|
|233MHz | 66MHz | 3.5x |1 & |1 & |1 & 2|2 & 3|2 & 3|1 & 2|
| | | | 2 | 2 | | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (SINGLE) |
|------------------------------------------------------------|
| Voltage | J3 |
|----------------------------+-------------------------------|
| 3.3v | Pins 3 & 4 closed |
|----------------------------+-------------------------------|
| 3.54v | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (DUAL) |
|------------------------------------------------------------|
| V core | J4/pins 1 & 2 | J4/pins 3 | J4/pins 5 | J4/pins 7 |
| | | & 4 | & 6 | & 8 |
|--------+---------------+-----------+-----------+-----------|
| 2.14v | Closed | Open | Open | Open |
|--------+---------------+-----------+-----------+-----------|
| 2.24v | Open | Closed | Open | Open |
|--------+---------------+-----------+-----------+-----------|
| 2.54v | Closed | Open | Closed | Open |
|--------+---------------+-----------+-----------+-----------|
| 2.84v | Open | Open | Open | Closed |
|--------+---------------+-----------+-----------+-----------|
| 2.94v | Closed | Open | Open | Closed |
|--------+---------------+-----------+-----------+-----------|
| 3.24v | Open | Open | Closed | Closed |
|--------+---------------+-----------+-----------+-----------|
| 3.34v | Closed | Open | Closed | Closed |
|--------+---------------+-----------+-----------+-----------|
| 3.54v | Closed | Closed | Closed | Closed |
+------------------------------------------------------------+
