# ELITEGROUP COMPUTER SYSTEMS, INC.
P5SD-B
Device Type Mainboard
Processor CX 6X86/IBM 6X86/CX 6X86L/IBM 6X86L/CX
686MX/IBM 6X86MX/ AM K5/AM K6/Pentium
Processor Speed 90/100/120/133/150/166/180/200/233/266MHz
Chip Set SIS
Video Chip Set None
Maximum Onboard 384MB (EDO & SDRAM supported)
Memory
Maximum Video None
Memory
Cache 512KB
BIOS Unidentified
Dimensions 254mm x 218mm
I/O Options 32-bit PCI slots (3), floppy drive interface,
green PC connector, IDE interfaces (2),
parallel port, PS/2 mouse interface, serial
ports (2), IR connector, USB connector, AGP
slot
NPU Options None

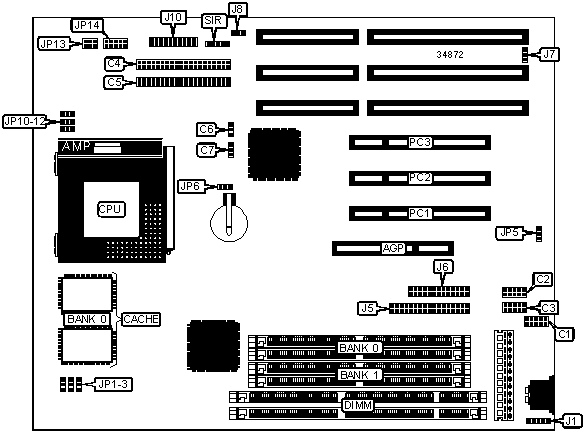

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-----------------+----------+---------------+---------------|
| AGP slot | AGP | Wake on LAN | J7 |
|-----------------+----------+---------------+---------------|
| USB connector | C1 | Wake on modem | J8 |
|-----------------+----------+---------------+---------------|
| Serial port 2 | C2 | Power LED | J10/pins |
| | | | 2/4/6 |
|-----------------+----------+---------------+---------------|
| Serial port 1 | C3 | IDE interface | J10/pins 3 & |
| | | LED | 5 |
|-----------------+----------+---------------+---------------|
| IDE interface 1 | C4 | Green PC | J10/pins 7 & |
| | | connector | 9 |
|-----------------+----------+---------------+---------------|
| IDE interface 2 | C5 | Keylock | J10/pins 8 & |
| | | | 10 |
|-----------------+----------+---------------+---------------|
| Chassis fan | C6 | Speaker | J10/pins |
| power | | | 14/16/18/20 |
|-----------------+----------+---------------+---------------|
| CPU fan power | C7 | Reset switch | J10/pins 17 & |
| | | | 19 |
|-----------------+----------+---------------+---------------|
| PS/2 mouse | J1 | 32-bit PCI | PC1 – PC3 |
| interface | | slots | |
|-----------------+----------+---------------+---------------|
| Floppy drive | J5 | IR connector | SIR |
| interface | | | |
|-----------------+----------+---------------+---------------|
| Parallel port | J6 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------+-------+-----------------|
| » | Power supply select AT | JP5 | Pins 2 & 3 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| | Power supply select ATX | JP5 | Pins 1 & 2 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| » | CMOS memory normal operation | JP6 | Pins 1 & 2 |
| | | | closed |
|---+------------------------------+-------+-----------------|
| | CMOS memory clear | JP6 | Pins 2 & 3 |
| | | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 8MB | (2) 1M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 2M x 36 | None |
|------------------+--------------------+--------------------|
| 16MB | (2) 1M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 24MB | (2) 2M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 32MB | (2) 4M x 36 | None |
|------------------+--------------------+--------------------|
| 32MB | (2) 2M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 40MB | (2) 4M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 48MB | (2) 4M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 64MB | (2) 8M x 36 | None |
|------------------+--------------------+--------------------|
| 64MB | (2) 4M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 72MB | (2) 8M x 36 | (2) 1M x 36 |
|------------------+--------------------+--------------------|
| 80MB | (2) 8M x 36 | (2) 2M x 36 |
|------------------+--------------------+--------------------|
| 96MB | (2) 8M x 36 | (2) 4M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 8M x 36 | (2) 8M x 36 |
|------------------+--------------------+--------------------|
| 128MB | (2) 16M x 36 | None |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SIMM CONFIGURATION (CON’T) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|--------------+------------------------+--------------------|
| 136MB | (2) 16M x 36 | (2) 1M x 36 |
|--------------+------------------------+--------------------|
| 144MB | (2) 16M x 36 | (2) 2M x 36 |
|--------------+------------------------+--------------------|
| 160MB | (2) 16M x 36 | (2) 4M x 36 |
|--------------+------------------------+--------------------|
| 192MB | (2) 16M x 36 | (2) 8M x 36 |
|--------------+------------------------+--------------------|
| 256MB | (2) 16M x 36 | (2) 16M x 36 |
|------------------------------------------------------------|
| Note: Board accepts EDO memory. Do not install SIMMs & |
| DIMMs at the same time. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIMM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 2 | Bank 3 |
|------------------+--------------------+--------------------|
| 8MB | (1) 1M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 2M x 64 | None |
|------------------+--------------------+--------------------|
| 16MB | (1) 1M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 24MB | (1) 2M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 32MB | (1) 4M x 64 | None |
|------------------+--------------------+--------------------|
| 32MB | (1) 2M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 40MB | (1) 4M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 48MB | (1) 4M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 64MB | (1) 8M x 64 | None |
|------------------+--------------------+--------------------|
| 64MB | (1) 4M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 72MB | (1) 8M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 80MB | (1) 8M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 96MB | (1) 8M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 128MB | (1) 16M x 64 | None |
|------------------+--------------------+--------------------|
| 128MB | (1) 8M x 64 | (1) 8M x 64 |
|------------------+--------------------+--------------------|
| 136MB | (1) 16M x 64 | (1) 1M x 64 |
|------------------+--------------------+--------------------|
| 144MB | (1) 16M x 64 | (1) 2M x 64 |
|------------------+--------------------+--------------------|
| 160MB | (1) 16M x 64 | (1) 4M x 64 |
|------------------+--------------------+--------------------|
| 192MB | (1) 16M x 64 | (1) 8M x 64 |
|------------------+--------------------+--------------------|
| 256MB | (1) 16M x 64 | (1) 16M x 64 |
|------------------------------------------------------------|
| Note: Board accepts SDRAM memory. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CACHE CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 |
|----------------------------+-------------------------------|
| 512KB | (2) 64K x 32 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier| JP1 |JP2 |JP3 |JP10 |JP11 |JP12|
| speed | speed | | | | | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|150MHz | 60MHz | 2x |2 & 3|2 & |2 & |2 & 3|1 & 2|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|166MHz | 66MHz | 2x |1 & 2|2 & |2 & |2 & 3|1 & 2|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|200MHz | 75MHz | 2x |2 & 3|1 & |2 & |2 & 3|1 & 2|Open|
| | | | | 2 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM 6X86) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier| JP1 |JP2 |JP3 |JP10 |JP11 |JP12|
| speed | speed | | | | | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|150MHz | 60MHz | 2x |2 & 3|2 & |2 & |2 & 3|1 & 2|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|166MHz | 66MHz | 2x |1 & 2|2 & |2 & |2 & 3|1 & 2|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|200MHz | 75MHz | 2x |2 & 3|1 & |2 & |2 & 3|1 & 2|Open|
| | | | | 2 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86L) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier| JP1 |JP2 |JP3 |JP10 |JP11 |JP12|
| speed | speed | | | | | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|150MHz | 60MHz | 2x |2 & 3|2 & |2 & |2 & 3|1 & 2|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|166MHz | 66MHz | 2x |1 & 2|2 & |2 & |2 & 3|1 & 2|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|200MHz | 75MHz | 2x |2 & 3|1 & |2 & |2 & 3|1 & 2|Open|
| | | | | 2 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM 6X86L) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier| JP1 |JP2 |JP3 |JP10 |JP11 |JP12|
| speed | speed | | | | | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|150MHz | 60MHz | 2x |2 & 3|2 & |2 & |2 & 3|1 & 2|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|166MHz | 66MHz | 2x |1 & 2|2 & |2 & |2 & 3|1 & 2|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|200MHz | 75MHz | 2x |2 & 3|1 & |2 & |2 & 3|1 & 2|Open|
| | | | | 2 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (CX 6X86MX) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier| JP1 |JP2 |JP3 |JP10 |JP11 |JP12|
| speed | speed | | | | | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|166MHz | 60MHz | 2.5x |2 & 3|2 & |2 & |2 & 3|2 & 3|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|200MHz | 66MHz | 2.5x |1 & 2|2 & |2 & |2 & 3|2 & 3|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|233MHz | 66MHz | 3x |1 & 2|2 & |2 & |1 & 2|2 & 3|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|233MHz | 75MHz | 2.5x |2 & 3|1 & |2 & |2 & 3|2 & 3|Open|
| | | | | 2 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|266MHz | 75MHz | 3x |2 & 3|1 & |2 & |1 & 2|2 & 3|Open|
| | | | | 2 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (IBM 6X86MX) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier| JP1 |JP2 |JP3 |JP10 |JP11 |JP12|
| speed | speed | | | | | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|166MHz | 60MHz | 2.5x |2 & 3|2 & |2 & |2 & 3|2 & 3|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|200MHz | 66MHz | 2.5x |1 & 2|2 & |2 & |2 & 3|2 & 3|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|233MHz | 66MHz | 3x |1 & 2|2 & |2 & |1 & 2|2 & 3|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|233MHz | 75MHz | 2.5x |2 & 3|1 & |2 & |2 & 3|2 & 3|Open|
| | | | | 2 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|266MHz | 75MHz | 3x |2 & 3|1 & |2 & |1 & 2|2 & 3|Open|
| | | | | 2 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K5) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier| JP1 |JP2 |JP3 |JP10 |JP11 |JP12|
| speed | speed | | | | | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
| 90MHz | 60MHz | 1.5x |2 & 3|2 & |2 & |1 & 2|1 & 2|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|100MHz | 66MHz | 1.5x |1 & 2|2 & |2 & |1 & 2|1 & 2|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|120MHz | 60MHz | 2x |2 & 3|2 & |2 & |2 & 3|1 & 2|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|133MHz | 66MHz | 2x |1 & 2|2 & |2 & |2 & 3|1 & 2|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|150MHz | 60MHz | 2.5x |2 & 3|2 & |2 & |2 & 3|2 & 3|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|166MHz | 66MHz | 2.5x |1 & 2|2 & |2 & |2 & 3|2 & 3|Open|
| | | | | 3 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (AM K6) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier| JP1 |JP2 |JP3 |JP10 |JP11 |JP12|
| speed | speed | | | | | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|166MHz | 66MHz | 2.5x |1 & 2|2 & |2 & |2 & 3|2 & 3|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|200MHz | 66MHz | 3x |1 & 2|2 & |2 & |1 & 2|2 & 3|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|233MHz | 66MHz | 3.5x |1 & 2|2 & |2 & |1 & 2|1 & 2|Open|
| | | | | 3 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier| JP1 |JP2 |JP3 |JP10 |JP11 |JP12|
| speed | speed | | | | | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
| 90MHz | 60MHz | 1.5x |2 & 3|2 & |2 & |1 & 2|1 & 2|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|100MHz | 66MHz | 1.5x |1 & 2|2 & |2 & |1 & 2|1 & 2|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|120MHz | 60MHz | 2x |2 & 3|2 & |2 & |2 & 3|1 & 2|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|133MHz | 66MHz | 2x |1 & 2|2 & |2 & |2 & 3|1 & 2|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|150MHz | 60MHz | 2.5x |2 & 3|2 & |2 & |2 & 3|2 & 3|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|166MHz | 66MHz | 2.5x |1 & 2|2 & |2 & |2 & 3|2 & 3|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|200MHz | 66MHz | 3x |1 & 2|2 & |2 & |1 & 2|2 & 3|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|233MHz | 66MHz | 3.5x |1 & 2|2 & |2 & |1 & 2|1 & 2|Open|
| | | | | 3 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU SPEED SELECTION (INTEL MMX) |
|------------------------------------------------------------|
| CPU | Clock |Multiplier| JP1 |JP2 |JP3 |JP10 |JP11 |JP12|
| speed | speed | | | | | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|166MHz | 66MHz | 2.5x |1 & 2|2 & |2 & |2 & 3|2 & 3|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|200MHz | 66MHz | 3x |1 & 2|2 & |2 & |1 & 2|2 & 3|Open|
| | | | | 3 | 3 | | | |
|-------+--------+----------+-----+----+----+-----+-----+----|
|233MHz | 66MHz | 3.5x |1 & 2|2 & |2 & |1 & 2|1 & 2|Open|
| | | | | 3 | 3 | | | |
|------------------------------------------------------------|
|Note: Pins designated should be in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (SINGLE) |
|------------------------------------------------------------|
| Voltage | JP13 |
|----------------------------+-------------------------------|
| » | 3.3v | Pins 5 & 6 closed |
|----+-----------------------+-------------------------------|
| | 3.54v | Pins 3 & 4 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CPU VOLTAGE SELECTION (DUAL) |
|------------------------------------------------------------|
|Voltage |JP14/pins |JP14/pins |JP14/pins|JP14/pins|JP14/pins|
| | | | | | |
| | 1 & 2 | 3 & 4 | 5 & 6 | 7 & 8 | 9 & 10 |
|--------+----------+----------+---------+---------+---------|
| 1.8v | Closed | Closed | Open | Closed | Open |
|--------+----------+----------+---------+---------+---------|
| 2.0v | Closed | Closed | Closed | Closed | Open |
|--------+----------+----------+---------+---------+---------|
| 2.2v | Open | Open | Open | Closed | Open |
|--------+----------+----------+---------+---------+---------|
| 2.5v | Open | Open | Closed | Open | Closed |
|--------+----------+----------+---------+---------+---------|
| 2.8v | Open | Closed | Open | Open | Open |
|--------+----------+----------+---------+---------+---------|
| 2.9v | Open | Closed | Open | Open | Closed |
|--------+----------+----------+---------+---------+---------|
| 3.1v | Open | Closed | Open | Closed | Closed |
|--------+----------+----------+---------+---------+---------|
| 3.3v | Open | Closed | Closed | Open | Closed |
|--------+----------+----------+---------+---------+---------|
| 3.5v | Open | Closed | Closed | Closed | Closed |
+------------------------------------------------------------+
